2. 使用指南综述

本文档主要对清微骑士工具链 TS.Knight 进行整体介绍，帮助客户建立整体概念，引导客户更好的使用工具链提供的各项功能。同时也提供快速上手的演示方式，方便客户直接运行。

名词解释

名词	说明
Knight	清微骑士工具链英文名称
QAT	Quantization Aware Training，量化感知训练
RNE	可重构神经网络加速引擎
RCE	可重构计算引擎
Finetune	微调
IR定点模型	中间表示模型，指 Caffe定点模型或ONNX定点模型

2.1. Knight介绍

2.1.1. 概述

TS.Knight 是清微智能提供的一站式开发平台，包含部署AI模型所需的全套工具链，支持模型量化、精度比对、模型编译、模拟和性能分析等功能。

2.1.2. 整体框架

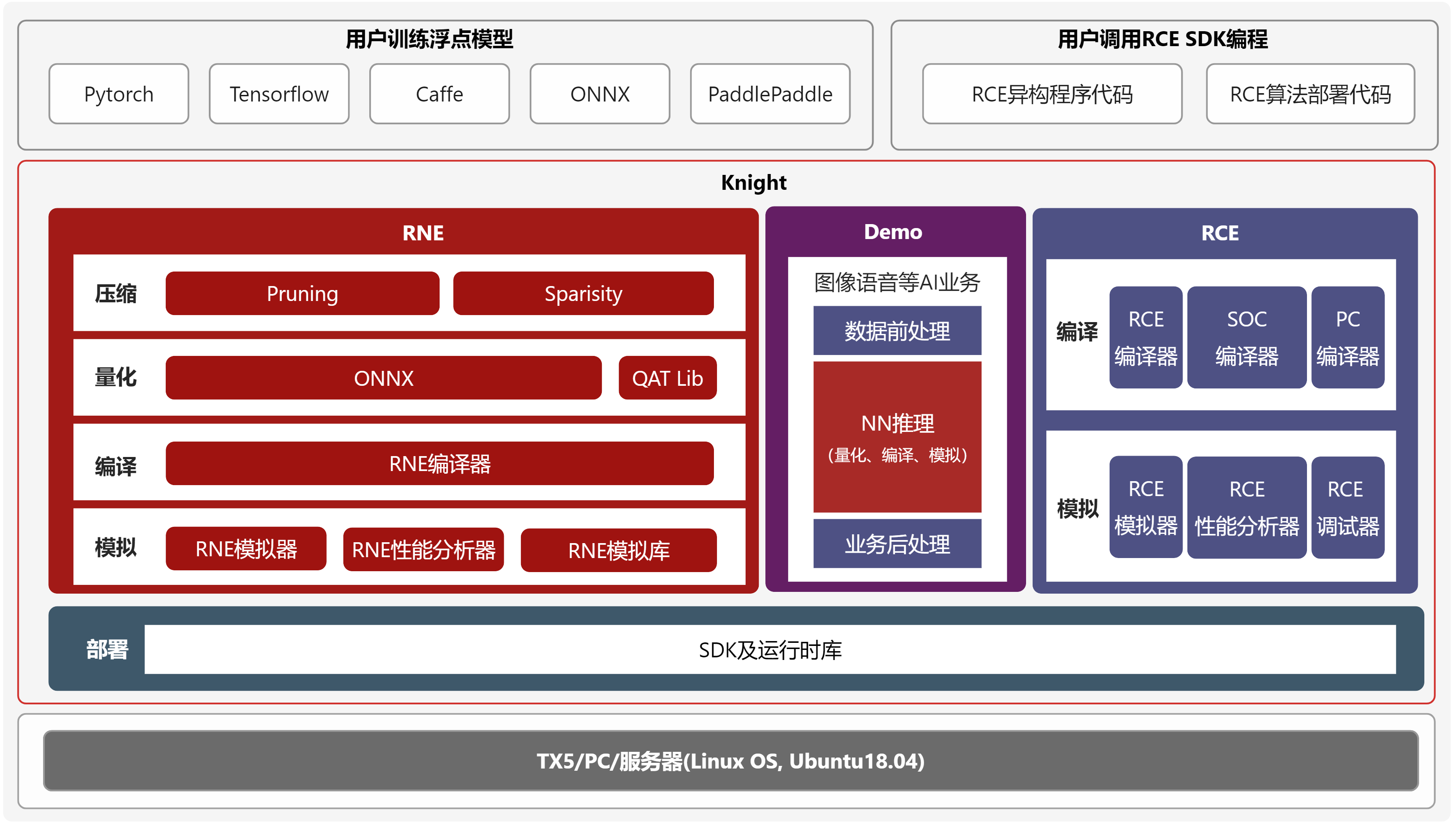

TS.Knight 整体框架如下图所示：

Knight压缩工具(Knight-ModelCompression):用于模型剪枝、稀疏、结构搜索、模型蒸馏等模型压缩。

Knight量化工具(Knight-Quantize): 基于少量数据(比如图片、语音、文本等类型) 量化浮点模型。

Knight RNE编译器(Knight-RNE-Compiler):编译量化模型，产生RNE执行的指令配置文件。

Knight RNE模拟器(Knight-RNE-Simulator) :用于仿真神经网络在RNE上推理计算过程，输出计算层的结果。

Knight RNE性能分析器(Knight-RNE-Profiling):用于分析神经网络在芯片RNE上执行时间和存储开销，并给出分析报告。

Knight Finetune库(Knight-Finetune-Lib) :即QAT库，在使用量化工具后，精度损失较大的情况下，可使用Finetune库进行量化感知训练，得到更适合量化的浮点模型。

Knight RNE模拟库(Knight-RNE-Simulator-Lib) :供用户在PC端调用编写自己的应用程序，从而实现模拟运行结果。

Knight RNE 运行时库(Knight-RNE-Runtime-Lib) :供用户在PC端交叉编译时调用，从而实现板端运行。

Knight Demo:提供计算机视觉，智能语音等领域的端到端的运行示例，演示Knight工具链的使用流程和具体用法。

Knight RCE(Knight-RCE): 提供一种通用计算能力供用户进行C语言编程。

备注

Knight压缩工具、Knight量化工具、Knight RNE编译器、Knight RNE模拟器和Knight RNE性能分析器所有芯片均支持，Knight RCE仅在部分芯片支持，当前仅TX5368x系列，TX5339x系列和TX5335x系列芯片支持。

2.1.3. 开发流程

2.1.3.1. AI全栈应用开发流程

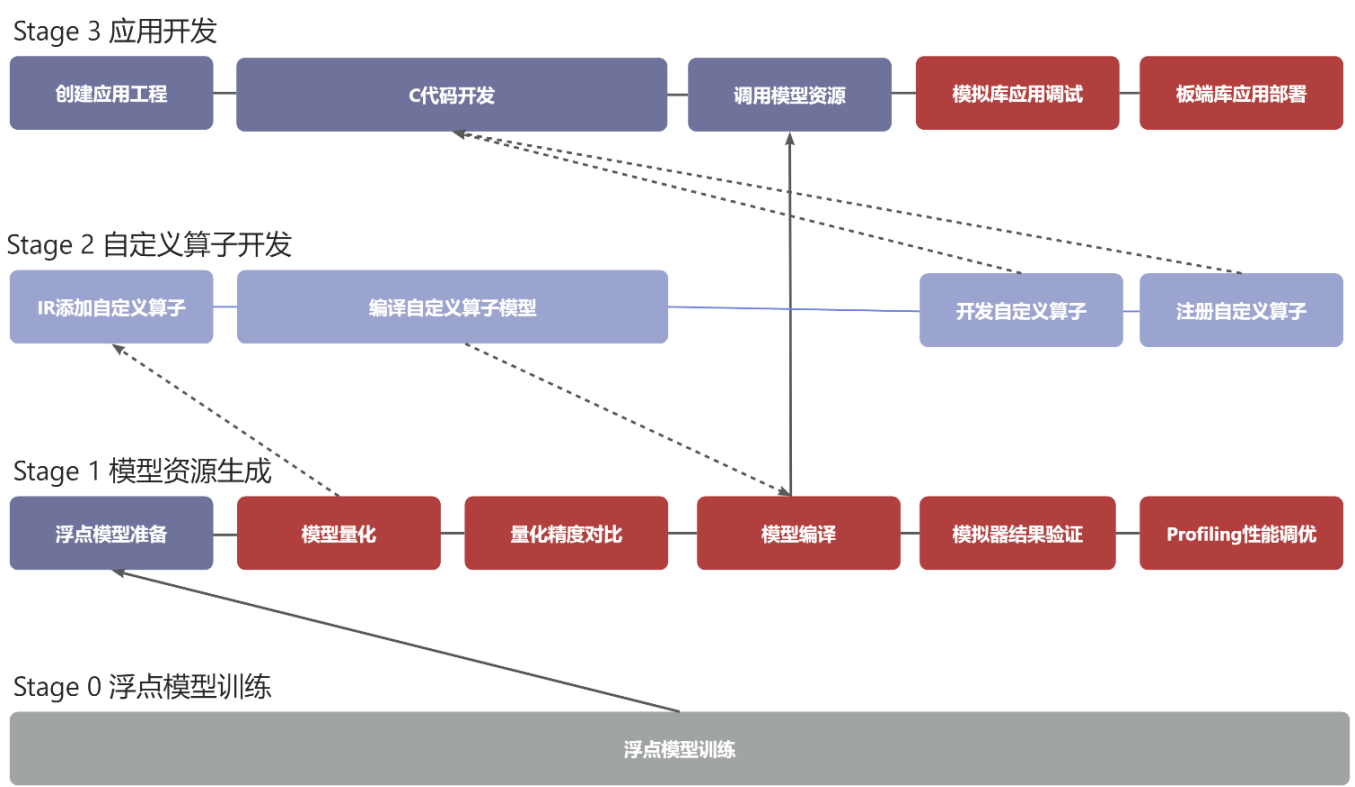

Knight工具链可支持端侧AI推理全栈开发，包括应用开发，模型部署资源生成和自定义算子开发三个主要流程。

应用开发：用户调用Knight RNE SDK API编写自己的业务应用，加载编译后的模型部署资源，链接模拟库在纯软件环境中仿真调试自己的应用，链接板端库在板端进行部署。

模型部署资源生成：用户准备已训练好的浮点模型，使用Knight量化工具量化成IR定点模型，然后对比量化精度，接着编译生成模型资源，此时用户可进行模拟器结果验证以及Profiling性能调优。

自定义算子开发：当用户模型中存在芯片不支持的算子时，用户在量化后的IR模型中添加自定义算子层，之后进行IR模型编译，供应用开发时调用；用户在应用开发时进行自定义算子的C代码实现，通过SDK API相应接口进行自定义算子注册。最后，与整个应用程序一起进行模拟库上调测，板端库上部署。

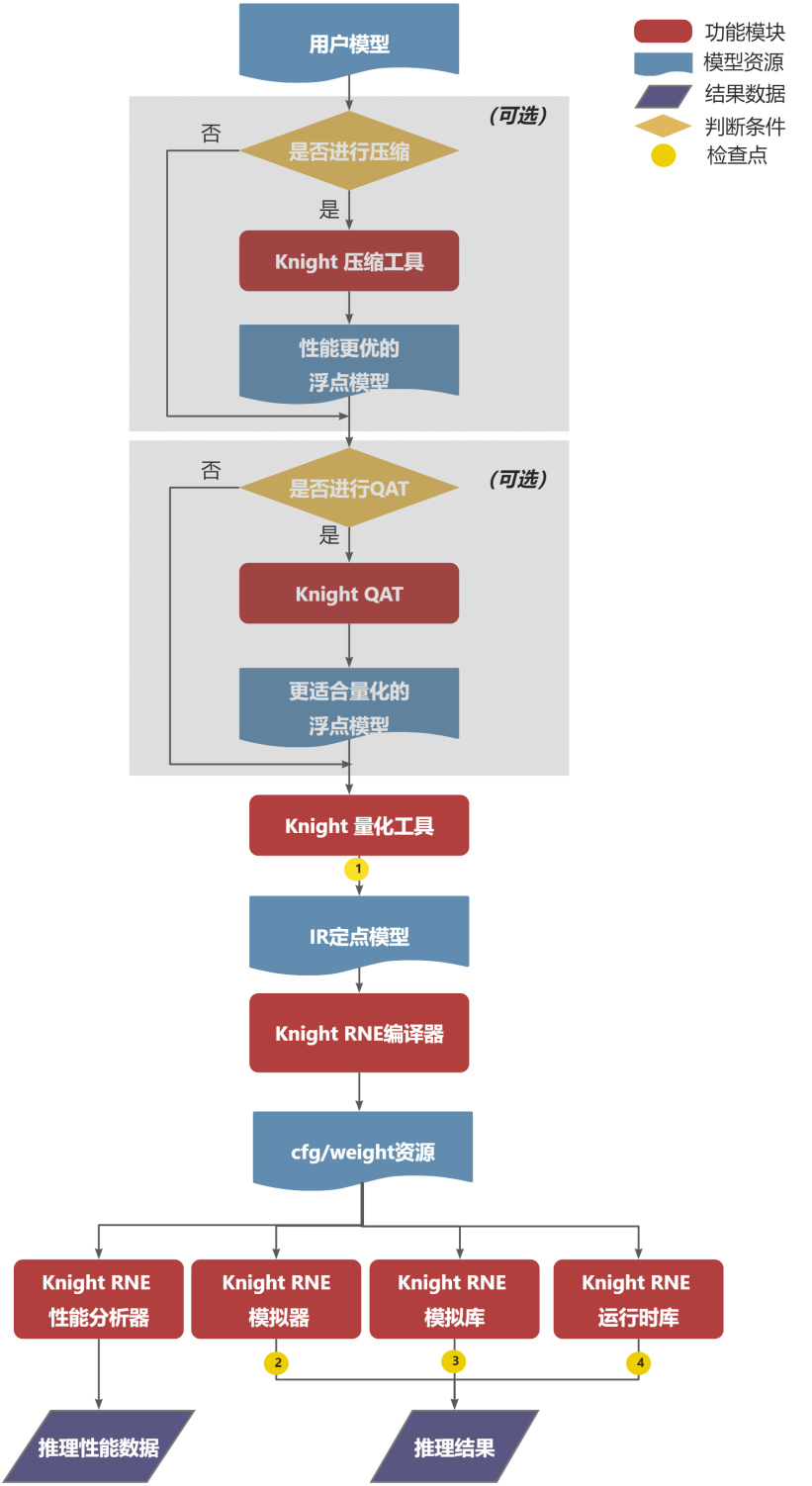

2.1.3.2. 模型资源生成开发流程

用户使用 Knight 量化工具将提前训练好的浮点模型量化成IR定点模型。
用户使用 Knight RNE 编译器将IR定点模型编译成芯片部署资源(cfg和weight资源)。
用户使用 Knight RNE 模拟器对测试数据进行推理，也可以使用 Knight RNE 性能分析工具对模型进行性能分析。
同时用户也可以调用 Knight RNE 模拟库编写自己的业务应用在纯软件环境仿真自己的业务模型。
如果步骤3、4均通过，用户可以调用 Knight RNE 运行时库编写自己的实际业务应用，部署到清微芯片上。
在步骤3中，如果模型推理性能不满足需求，则用户可使用 Knight 压缩工具将提前训练好的浮点模型进行压缩，得到体积更小，性能更优，更适合端侧部署的浮点模型。（可选）
在步骤1量化后，如果模型精度损失严重，用户可以使用QAT库，即 Knight Finetune 库（当前仅支持pytorch平台）编写自己的Finetune工具对浮点模型进行微调，得到更适合量化的浮点模型，之后再进行步骤1。（可选）

备注

在整个开发流程中有如下4个检查点：

用户使用Knight量化工具完成量化操作后，需要使用精度比对工具查看量化后精度是否满足业务要求；
用户使用Knight RNE模拟器对测试数据进行推理后，需保证其推理结果和Knight量化工具推理结果一致；
用户使用Knight RNE模拟库对测试数据进行推理后，需保证其推理结果和KnightRNE模拟器推理结果一致；
用户使用Knight RNE运行时库对测试数据进行推理后，需保证其推理结果和Knight RNE模拟库推理结果一致；

以上4个检查点若不满足预期，可联系清微技术人员进行支持。为便于用户快速进行检查点2，3的结果验证，提供model_check.py脚本，可参考 model_check.py使用说明

2.1.4. 软件包目录

``Knight``产品目录如下所示：

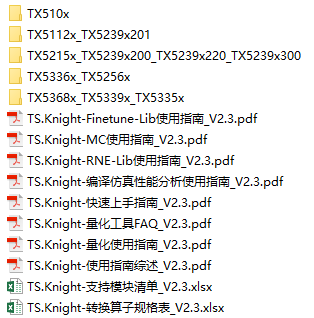

ReleaseDocuments目录中为产品文档，示例如下：

ReleaseDeliverables目录中为软件产品，示例如下：

ts.knight-XXX.tar.gz 为 Knight 镜像压缩包，参见运行镜像，运行镜像后进入Knight容器，容器内文件目录如下表所示。

一级

二级目录

开源/封闭

说明

/TS-KnightSoftware

/tools

开源

常用小工具。/model_check: 检查点2和检查点3结果验证。详情参见

model_check.py使用说明。

/TS-KnightDemo

/Resources

开源

Knight demo相关的模型和数据，和代码

/Scripts

开源

Knight demo的运行shell脚本

Knight库文件目录如下表所示。

一级	二级目录	开源封闭	说明
/TX510x-Lib	/RNE -SIM-Lib	封闭	TX510x系列芯片 Knight RNE模拟库，详情参见 SDK使用指南
/TX510x-Lib	/RN E-RT-Lib	封闭	TX510x系列芯片 Knight RNE运行时库，详情参见 SDK使用指南
/TX5368x_TX5339x_TX53 35x-Lib	/RNE -SIM-Lib	封闭	TX5368x系列，TX5339x 系列和TX5335x系列芯片Knight RNE模拟库，详情参见 SDK使用指南
/TX5368x_TX5339x_TX53 35x-Lib	/RN E-RT-Lib	封闭	TX5368x系列，TX5339x系列和TX5335x系列 Knight RNE运行时库，详情参见 SDK使用指南
/TX5112x_TX5239x201-L ib	/RNE -SIM-Lib	封闭	TX5112x系列和TX5239x201系列芯片 Knight RNE模拟库，详情参见 SDK使用指南
/TX5112x_TX5239x201-L ib	/RN E-RT-Lib	封闭	TX5112x系列和TX5239x201系列芯片Knight RNE运行时库，详情参见 SDK使用指南
/TX5215x_TX5239x200_ TX5239x220_TX5239x300 -Lib	/RNE-SIM-L ib	封闭	TX5215x系列，TX5 239x200系列，TX5239x220系列和TX5239x300系列芯片Knight RNE模拟库, 详情参见 SDK使用指南
/TX5215x_TX5239x200_ TX5239x220_TX5239x300 -Lib	/RN E-RT-Lib	封闭	TX5215x系列, TX5 239x200系列,TX5239x220系列和TX5239x300系列芯片Knight RNE运行时库，详情参见 SDK使用指南
/TX5336x_TX5256x-Lib	/RNE -SIM-Lib	封闭	TX5336系列和TX5256系列芯片Knight RNE模拟库, 详情参见 SDK使用指南
/TX5336x_TX5256x-Lib	/RNE-RT-Li b	封闭	TX5336系列和TX5256系列芯片Knight RNE运行时库, 详情参见 SDK使用指南
TS.Knight-Fine tune-Lib_XXX.tar.gz		开源	Knight Finetune库,详情参见 QAT使用说明
TS.Knight-MC_XXX.tar. gz		封闭	Knight压缩工具详情参见模型压缩使用指南

2.2. 安装部署

2.2.1. 准备docker环境

当前 Knight 支持容器部署的方式，因此需要用户保证已安装 docker 环境，要求 docker 版本大于等于19.03，如果已安装则可跳过该章节。

docker安装方式有两种：自动更新安装 docker 和手动安装 docker。

2.2.1.1. 自动更新安装docker

更新可用软件包列表

sudo apt update

更新所有软件包

sudo apt -y upgrade

安装docker

sudo apt install -y docker.io

确认docker版本大于等于19.03

docker --version

2.2.1.2. Ubuntu 16手动安装docker

Ubuntu 16 的默认 docker 版本是18.x，低于19.03，所以需要手动安装docker。

2.2.1.2.1. 下载docker安装包

下载url：https://download.docker.com/linux/ubuntu/dists/

进入该网址后，进入xenial -> pool -> stable -> amd64

下载安装包：

containerd.io_1.2.13-2_amd64.deb

docker-ce-cli_19.03.12~3-0~ubuntu-xenial_amd64.deb

docker-ce_19.03.12~3-0~ubuntu-xenial_amd64.deb

2.2.1.2.2. 安装docker

更新可用软件包列表

sudo apt update

更新所有软件包

sudo apt -y upgrade

安装前面下载的安装包（参考下载docker安装包）

sudo dpkg -i containerd.io_1.2.13-2_amd64.deb

sudo dpkg -i docker-ce_19.03.12~3-0~ubuntu-xenial_amd64.deb

sudo dpkg -i docker-ce-cli_19.03.12~3-0~ubuntu-xenial_amd64.deb
确认docker版本大于等于19.03

docker -v

2.2.2. 加载镜像文件

docker load -i ts.knight-<version>.tar.gz

2.2.3. 查看镜像

查看已加载的镜像。

docker images

页面示例如下所示。

2.2.4. 运行镜像

2.2.4.1. 镜像用户

docker镜像内默认使用root用户。如果使用非root用户，则需要保证自定义目标路径具有写权限。

2.2.4.2. 运行命令参数介绍

docker run -v <宿主目录>:<docker容器目录> -u 用户名 -it 镜像名称:镜像Tag

参数名称	说明
-v	给容器挂载存储卷，挂载到容器的某个目录。 “宿主目录”：本地需映射到容器内的目录（绝对路径）； “docker容器目录”：docker容器内目录，可以访问宿主机上的文件。注意： 1）“宿主目录”建议存放用户模型和工具链输出结果。便于在容器内直接操作，无需进行docker内外文件拷贝。 2）“docker容器目录”不能使用 “/TS-KnightDemo” 和 “/TS-KnightSoftware”，以及其子目录，防止覆盖容器内产品代码。
-u	指定容器的用户，默认是root。
-e	指定环境变量，容器中可以使用该环境变量。
-it	其中，-i表示以交互模式运行容器，-t表示为容器重新分配一个输入终端，两者通常同时使用。“镜像名称”：docker镜像的名称； “镜像Tag”：docker镜像的tag。

2.2.4.3. 运行示例

1）一般运行示例

docker run --name=knight_docker -v localhost_dir:container_dir -it
ts.knight: xxx /bin/bash

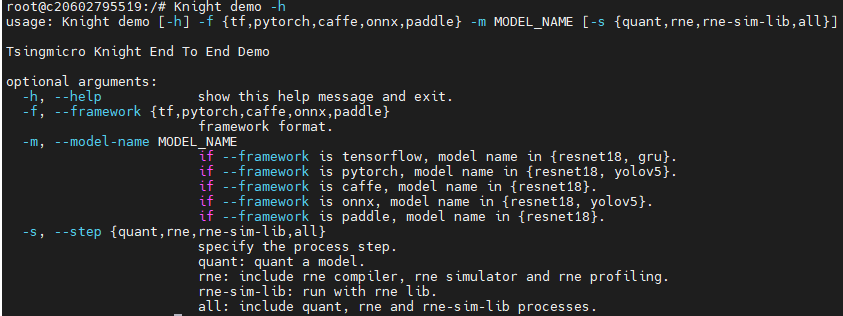

容器启动成功后，在容器内任意目录下均可使用Knight命令，Knight帮助信息页面示例如下所示。

2）特殊场景运行示例

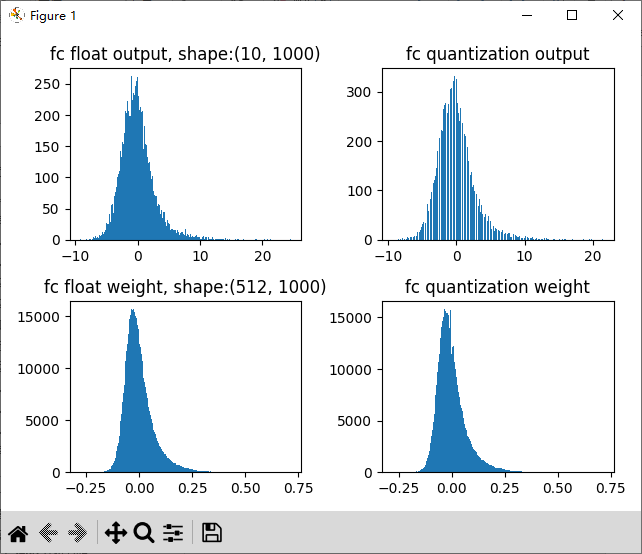

在使用 Knight compare 工具的 --show-hist 直方图功能时，应参考以下方式启动docker。该功能详情请参见量化使用指南。

在宿主机开放权限，允许所有用户访问X11 的显示接口：

如果没有安装X11，请执行如下命令:

sudo apt-get install x11-xserver-utils

如果$HOME目录下没有.Xauthority文件，创建空文件touch .Xauthority并执行：

xhost +

在宿主机每一次开机时执行xhost +

在启动容器时，必须使用root用户权限，同时需额外添加以下命令：

-u root

-e DISPLAY=$DISPLAY

-v /tmp/.X11-unix:/tmp/.X11-unix:rw

-v $HOME/.Xauthority:/root/.Xauthority

--net host

运行示例

docker run -v localhost_dir:container_dir -u root --net host -e
DISPLAY=$DISPLAY -v /tmp/.X11-unix:/tmp/.X11-unix:rw -v
$HOME/.Xauthority:/root/.Xauthority -u root -it ts.knight:xxx
/bin/bash

2.2.5. 库文件使用说明

库文件包括TX510x-Lib,TX5368x_TX5339x_TX5335x-Lib,TX5112x_TX5239x201-Lib,TX5215x_TX5239x200_TX5239x220_TX5239x300-Lib以及TX5336x_TX5256x-Lib使用详情参见`SDK使用指南`_ 。

Knight Finetune库使用详情参见 SDK使用指南。

2.3. 支持芯片

TS.Knight工具链支持清微芯片型号参见支持芯片。

当前默认芯片型号为 TX5368AV200，如果使用其他系列芯片工具链，可使用 --default-chip 修改默认芯片型号，或者在使用 Knight 命令行中配置 -ch/--chip 参数指定芯片型号。

2.4. Knight使用方式

2.4.1. 整体介绍

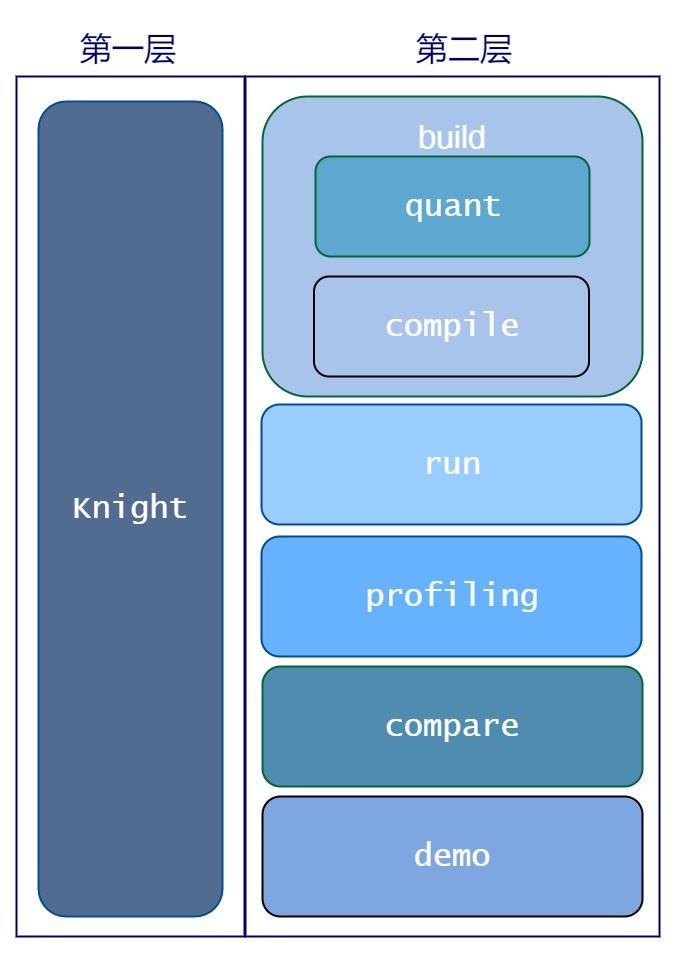

如下图所示 TS.Knight 工具链设计了两层命令行参数，总体命令行层次图如下所示。

2.4.2. 命令介绍

2.4.2.1. 第一层命令介绍

第一层命令为 Knight ，作为工具链功能的总入口。

2.4.2.1.1. 命令参数说明

Knight 命令支持参数如下：

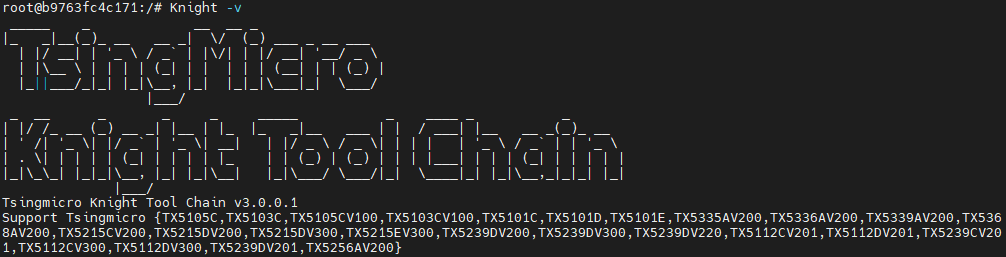

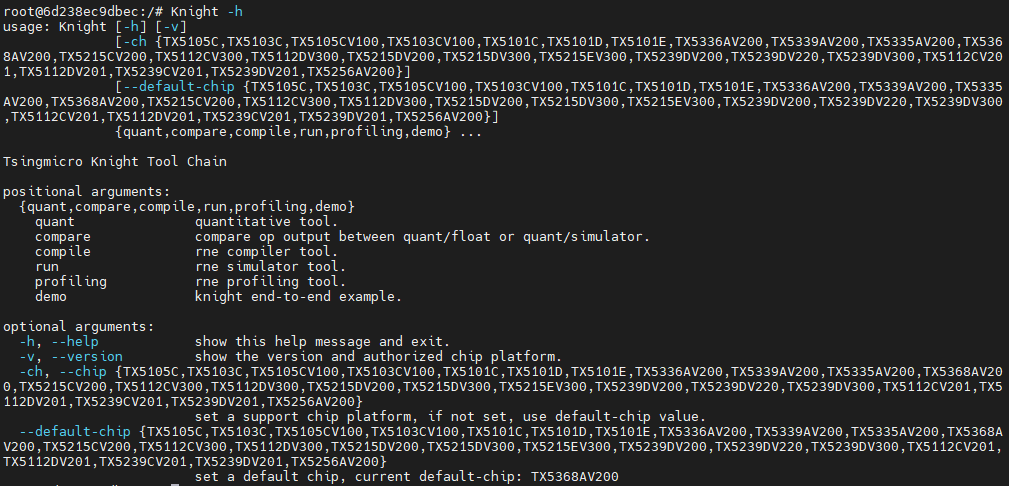

-v: 查看Knight工具链版本信息，界面显示如下所示。

-h: 查看帮助信息，界面显示参见运行示例。
-ch/--chip: 配置芯片型号，可调用相应型号下的工具链功能，可选命令参数，默认值为 TX5368AV200 。
--default-chip: 配置芯片型号 -ch/--chip 默认值，用户可通过以下命令行配置新的默认值。

Knight --default-chip TX5368AV200

执行命令后，如果 Knight 命令中未指定芯片型号 -ch/--chip ，则其默认值为 TX5368AV200 。

2.4.2.1.2. 命令行模板

通过 Knight 命令并配置芯片型号 -ch/--chip 参数即可调用相应型号下的工具链功能。 Knight 命令行模板如下所示。

Knight -ch/--chip [芯片型号] [第二层命令] …

2.4.2.2. 第二层命令介绍

2.4.2.2.1. 命令参数说明

第二层命令中支持命令参数如下：

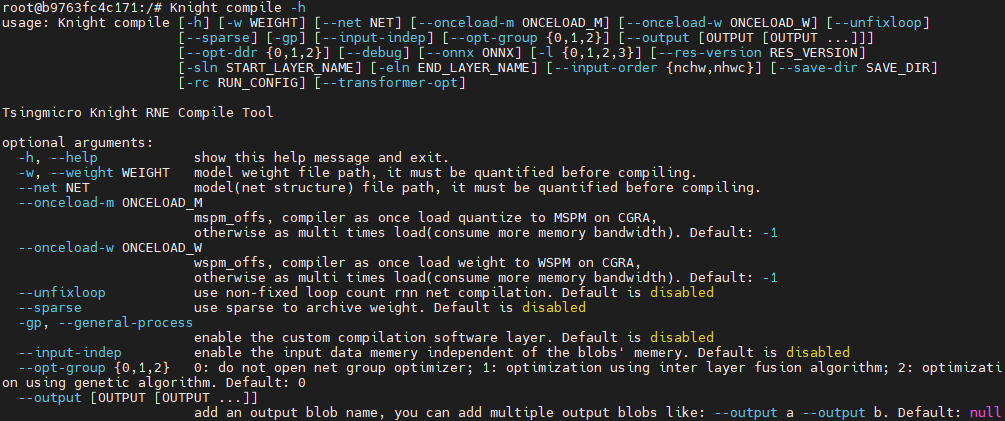

-h: 查看帮助信息，比如RNE编译器查看帮助信息界面示例如下。

2.4.2.2.2. 命令说明

第二层命令对应工具链的功能，命令取值和对应含义如下表所示。

2.4.3. 配置文件介绍

TS.Knight工具链第二层命令行支持两种使用方式：一是配置文件的使用方式；二是命令行的使用方式。

除Knight demo命令外，以下6个命令均可支持配置文件的使用方式，命令行模板如下所示：

Knight build/quant/compile/run/profiling/compare -rc/--run-config config.json

具体示例如下

Knight build --run-config config.json

Knight quant --run-config config.json

Knight compile --run-config config.json

Knight run --run-config config.json

Knight profiling --run-config config.json

Knight compare --run-config config.json

在 json 配置文件中可定义 quant , compile , run , profiling , compare 字段，不要求包含所有的字段，根据需要执行的流程进行配置即可。

仅包含4个字段的配置文件，示例如下

{

   "chip": "TX5336AV200",
   "quant": {
      "model": "resnet18.onnx",
      "infer-func": "infer_resnet18",
      "data": "path/data_dir",
      "bit-width": 8,
      "iteration": 50,
      "batch-size": 1,
      "ir-batch": 1,
      "log-level": 3,
      "quant-mode": "kl",
      "run-mode": "quant",
      "output-dequant": false,
      "save-dir": "output",
      "user-defined-script": "model_define.py",
      "input-configs":[
         {
         "input_name": "input1",
         "data_dir": "path/to/img_data",
         "color_space": "BGR",
         "mean": [0, 0, 0],
         "std": [255.0, 255.0, 255.0],
         "is_yolo":false
      }]
   "compile": {
      "onnx": "output/resnet18_quantized.onnx",
      "save-dir": "output/",
      "hardware-resource-mode": "big"
      },

   "run": {
      "input": "output/resnet18_quantized_r.onnx",
      "format": "nchw",
      "weight": "output/resnet18_quantized_r.weight",
      "config": "output/resnet18_quantized_r.cfg",
      "save-dir": "output"
      },

   "profiling": {
      "config": "output/resnet18_quantized_r.cfg",
      "save-dir": "output"
   }}

当执行如下命令时，则仅读取 quant 字段信息，并执行量化操作。

Knight quant --run-config config.json

当同时指定config配置文件和命令行参数时，则命令行参数生效，优先级高于配置文件，示例如下。

Knight quant --run-config config.json --bit-width 16

当执行 Knight build 则连续执行量化 quant 和编译 compile 两个步骤，此时若需要同时使用命令行，则需要增加 quant 或 compile 前缀，示例如下。

Knight build --run-config config.json --quant.bit-width 16 --compile.save-dir "/tmp"

若想连续执行 build ， run 的命令，则需要注意在配置文件中将编译的输出文件作为模拟的输入文件。

2.4.3.1. 量化json配置参考

下面是包含 quant 字段的完整json配置文件参考，详细信息请参考量化使用指南。

{
//可选，默认和--default-chip一致(默认为TX5368AV200)
"chip": "<芯片型号>"
"quant": {
        // 待量化模型所属框架类型。类型：string，可选，默认"onnx",取值范围[onnx, pytorch, caffe,paddle, tensorflow]
        "framework": "onnx",
        // 指定模型文件，若为ONNX格式则指ONNX模型文件。类型：string，必选
        "model": "resnet18.onnx",
        // 模型权重文件，类型：string，可选，默认None
        "weight": "None",
        // 前向推理函数名称。类型：string，可选，默认"infer_auto"
        "infer-func": "infer_auto",
        //量化输入数据路径，类型：string，可选
        "data": "path/data_dir",
        //量化位宽，类型：int，可选，默认8，取值范围[8, 16
        "bit-width": 8,
        //量化时模型执行推理次数，类型：int，可选，默认1
        "iteration": 200,
        //量化模型时加载量化数据的batchsize大小。类型：int，可选，默认1
        "batch-size": 16,
        //设置量化后模型的batchsize。类型：int，可选，默认1
        "ir-batch": 1,
        //日志级别。类型：int，可选，默认3
        "log-level": 3,
        //计算激活系数方式。类型：string，可选，默认kl
        "quant-mode": "kl" ,
        //仅在quant-mode设置为percentile时生效，设定量化百分位。类型：string，可选，默认0.99999
        "percent": 0.99999,
        //量化模式。类型：string，可选，默认quant
        "run-mode": "quant",
        //指定量化后模式输入数据类型。类型：string，可选，默认None
        "quantize-input-dtype": "None",
        //存放量化scale信息的json文件路径。类型：string，可选，默认None
        "load-scale-json": "None",
        //是否增加反量化。类型：bool，可选， 默认false
        "output-dequant": false,
        //指定Tensorflow模型量化开始节点名。类型：string，可选，默认None
        "start-node-names": "None",
        //指定Tensorflow模型量化结束节点名。类型：string，可选，默认None
        "end-node-names": "None",
        //仅量化Tensorflow模型时使用，指定后当输入format为4维NHWC，转出的onnx模型从输入开始的format都为NCHW。类型：bool，可选，默认false
        "convert2chw": false,
        //输入数据shape,仅针对Paddle模型。类型：list，可选，默认None
        "input-shapes": "None",
        //指定量化后模型保存路径。类型：string，可选，默认"/TS-KnightOutput/QuantOnnx/"
        "save-dir": "/TS-KnightOutput/QuantOnnx/",
        //设置生成模型对应的混合量化模板json配置文件。类型：string，可选，默认None
        "generate-template":"None",
        //混合量化json文件路径。类型：string，可选，缺省None
        "mix-config": "None",
        //指定输入后需要增加的BN算子的方差。类型：string，可选，缺省None
        "std": 0, 0, 0,
        //指定输入后需要增加的BN算子的均值。类型：string，可选，缺省None
        "mean": 255.0, 255.0, 255.0,
        //指定用户自定义的python脚本，用于加载推理函数、加载pytorch模型定义。类型：string，可选，缺省None
        "user-defined-script": "path/model_define.py",
        //量化并行cpu数。类型：int，可选，默认5
        "cpu-num": 5,
        //scale统计直方图缓存文件路径，设置该参数，则会加载缓存文件，跳过scale计算前向推理过程。类型：string，可选，默认None
        "cache-distribution": "None",
        //是否对Concat，Stack和ScatterND类型的算子进行系数统一。类型：bool，可选，缺省false
        "unify-input-scale": false,
        //设置lut表格长度。类型：int，可选，默认10, 取值范围[8, 9, 10, 11,12]
        "lut-len": 10,
        //生成混合量化模板时使用。类型：float，可选，默认0.5
        "auto-mix-ratio":0.5,
        //指定混合量化模板生成策略。类型：string，可选，默认initial，取值范围['HAWQ', 'IOhigh', ‘initial’]
        "auto-mix-strategy": "initial",
        //数据预处理
        "input-configs":[
                {
                // onnx模型输入名称，必选
                "input_name": "input",
                // 输入图像的路径，必选
                "data_dir": "path/to/img_data",
                // onnx模型需要的图像格式，取值范围[BGR,RGB,Gray]，可选，默认BGR
                "color_space": "BGR",
                //均值，可选
                "mean": [0, 0, 0],
                // 方差，可选
                "std": [255.0, 255.0, 255.0],
                //是否采用yolo的letterbox预处理，类型：bool，可选，默认false,
                "is_yolo": false
                }]}

2.4.3.2. 配置文件加载数据集

指定预处理参数input-configs，即可使用配置文件的方式对输入的数据集进行预处理，无需编写python代码即可完成量化操作，详情参见量化使用指南，使用示例如下：

{
"quant": {
    "model": "yolov5.onnx",
    "framework": "onnx",
    "infer-func": "infer_yolov5",
     "bit-width": 8,
     "quant-mode": "min_max",
     "batch-size": 1,
     "run-mode": "quant",
     "mean": "0.0 0.0 0.0",
     "std": "255.0 255.0 255.0",
     "output-dequant": false,
     "save-dir": "output",

"input-configs":[{
    "input_name": "input",
    "data_dir": "path/to/img_data",
    "color_space": "BGR",
    "is_yolo": false
    }]
}

2.5. Knight demo介绍

为了用户能够有更加直观的体验， Knight 提供了 demo 演示的命令，通过简单配置参数即可完成工具链各项功能的 demo 演示。在启动容器后，输入

Knight --chip TX5368AV200 demo -h

界面示例如下图所示：

备注

请注意，当--framework为不同量化框架时, 可演示的模型范围有所不同。

参数名称	必需/可选	默认值	说明
-f或 --framework	必需	无	表示原始模型框架类型，可选范围{pytorch,caffe, tf, onnx, paddle}
-m或- -model-name	必需	无	表示当前demo中的模型名称。
-s或--step	可选	all	表示demo演示的阶段，该参数可选，默认all，取值范围{quant,rne, rne-sim-lib,all}： quant表示对demo模型进行量化，同时会对原始浮点模型进行推理测试、对量化后定点模型进行推理测试。 rne表示对量化后的demo模型进行编译、模拟推理、性能分析。 rne-sim-lib表示对已经开发好的C代码app进行编译链接模拟库并运行。 all 表示顺序运行上述quant\rne\rne-sim-lib全流程。注意，需要先运行quant后，才可运行rne，rne运行后，才可运行rne-sim-lib。
-h或--help	可选	无	显示帮助信息。

2.6. Knight compare工具介绍

2.6.1. 工具说明

为了方便定位产生精度问题的算子，我们可以通过对比浮点-量化算子或者量化-模拟器算子的输出。

Compare工具缺省给出了两种精度指标，MRE和余弦相似度。MRE越小，相似度越高。余弦相似度越大，相似度越高。除了MRE和余弦相似度，compare工具还有三种可选的精度指标，分别是均方根误差（rmse）,最大单点误差（maxdiff），有偏性（bias）。下表为上述5个精度指标的公式及说明。

名称	简称	计算公式	说明
mre	平均相对误差	n = np.abs(right_data - left_data).sum() d = np.abs(left_data).sum() return n / d	数值越大，误差越大
cos	余弦相似度	num = np.dot(left_data, right_data) denom = np .linalg.norm(left_data) * np. linalg.norm(right_data) res = num / denom return 0.5 + 0.5 * res	数值越小，误差越大
rmse	均方根误差	n = np.power(right_data - left_data, 2).sum() d = np.power(left_data, 2).sum() return np.sqrt(n/d)	数值越大，误差越大
maxdi ff	单点最大误差(m1/m2)	m1计算: c = left_data > 1e-6 m1_base = left_data[c] m1_eval = right_data[c] m1_diff = np.abs(m1_eval - m1_base) / np.abs(m1_base) m1 = m1_diff.max() m2计算: c = left_data > 1e-6 m2_base = left_data[c] m2_eval = right_data[c] m2_diff = np.abs(m1_eval - m1_base) m2 = m2_diff.max()	数值越大，误差越大
bias	有偏性（b1,b2)	g_cnt = (right_data > left_data).sum() l_cnt = (right_data < left_data).sum() n = g_cnt + l_cnt return g_cnt / n, l_cnt / n	第一个数据大，表示数据偏向右边。第二个数据大，表示数据偏向左边。

说明：

quant-float比较时，left_data表示浮点数据，right_data指量化数据。 quant-sim比较时, left_data表示量化数据, right_data指模拟器数据。 sim-sim比较时，left_data指第一个路径数据，right_data指第二个路径数据。

Compare工具使用前，需要准备好待比较的数据。量化数据的准备需要使用量化工具的compare运行模式。具体参考量化使用指南。模拟器数据的准备需要使用模拟器的--debug参数，具体参考编译仿真性能分析使用指南。

Compare工具支持量化-浮点，量化-模拟器，模拟器-模拟器三种数据比较方式。

2.6.2. 参数说明

2.6.3. 使用示例

2.6.3.1. 功能一：量化-浮点精度对比

步骤一：量化(可选, 若已量化则跳过)

Knight -chip TX5368AV200 quant -m /TS- KnightDemo/Resources/Classification/resnet18/onnx_model/resnet18.onnx \
-if infer_onnx_resnet18 \
-d /TS-Kni ghtDemo/Resources/Classification/data/test_data/test_data_images_onnx \
-r quant -uds /TS-K nightDemo/Resources/Classification/pysrc/resnet18_infer/infer_demo.py \
-save-dir /TS-KnightDemo/Output/resnet18_onnx_use_onnx/quant/

步骤二：保存层输出数据（可选，若已保存则跳过）

Knight --chip TX5368AV200 quant -m /TS-KnightDemo/Resources/Classification/resnet18/onnx_model/resnet18.onnx -if infer_onnx_resnet18
-d  /TS-KnightDemo/Resources/Classification/data/test_data/test_data_images_onnx  -r compare -uds
/TS-KnightDemo/Resources/Classification/pysrc/resnet18_infer/infer_demo.py --save-dir /TS-KnightDemo/Output/resnet18_onnx_use_onnx/quant/

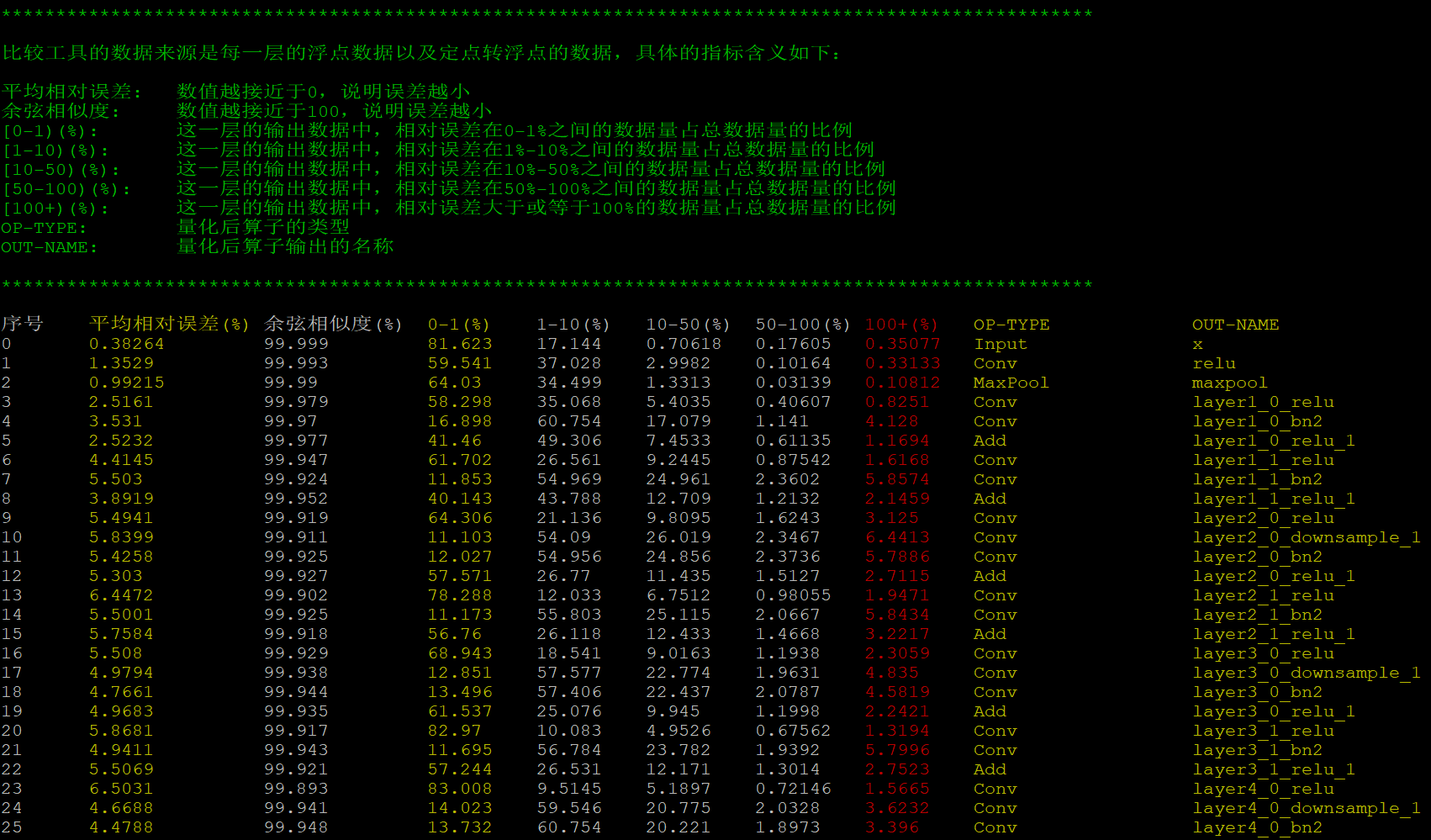

步骤三：逐层数据比对

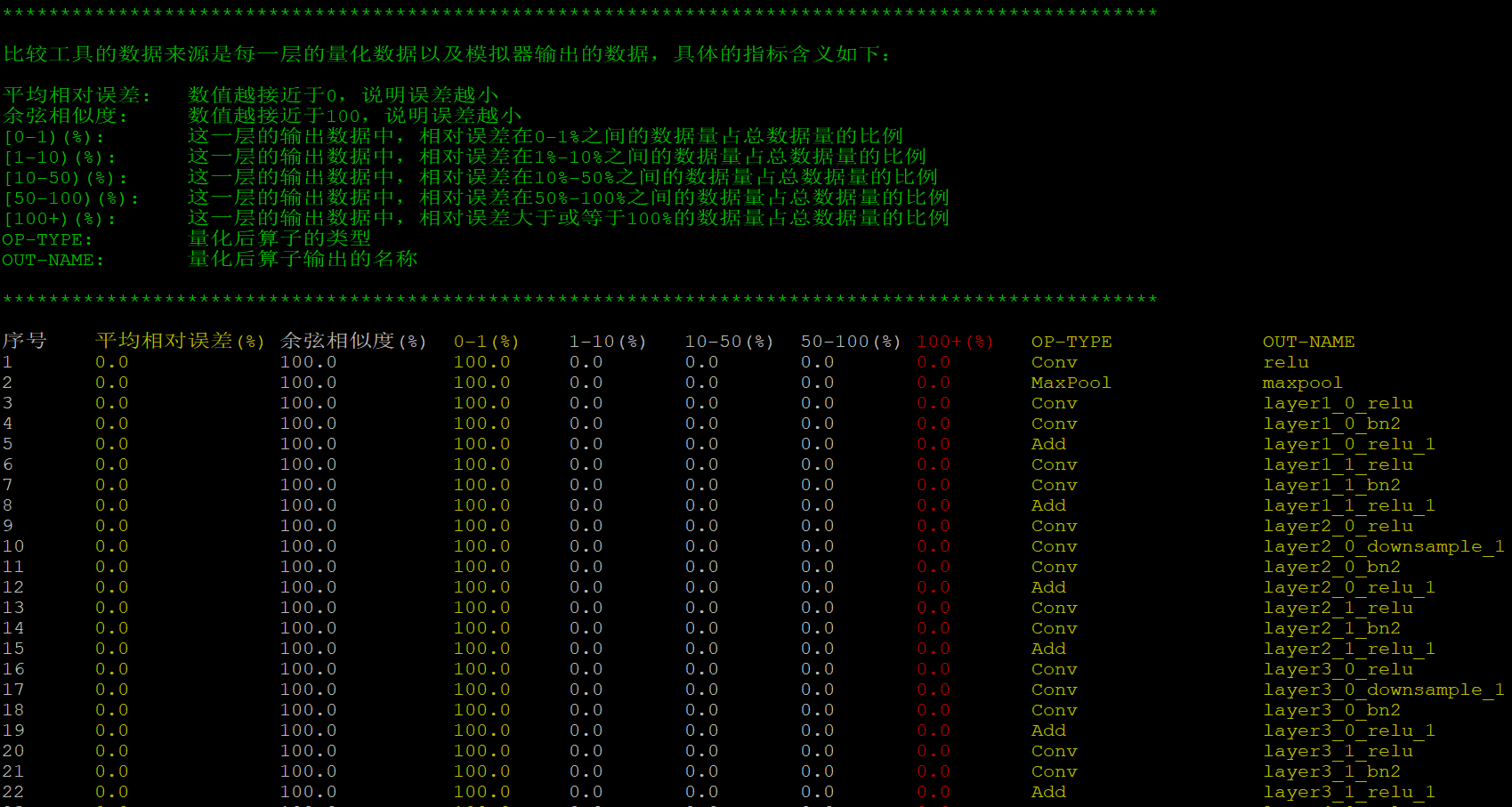

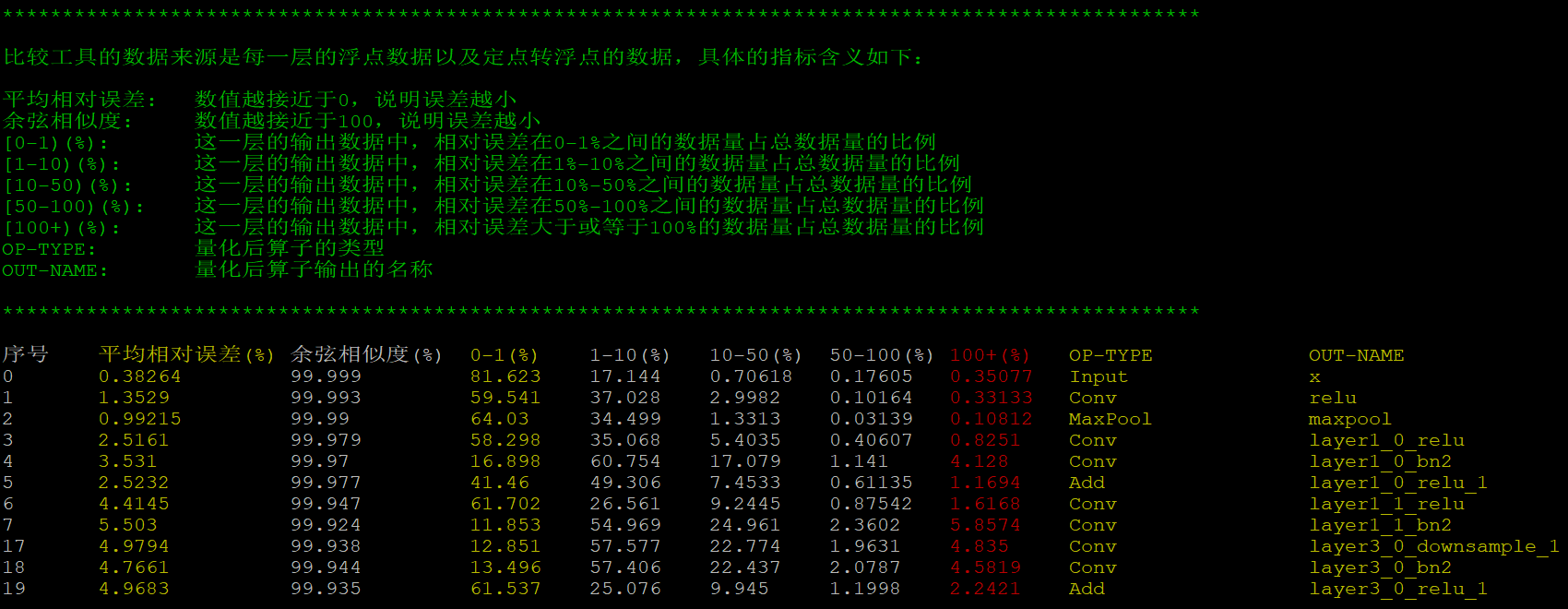

Knight --chip TX5368AV200 compare -qd /TS-KnightDemo/Output/resnet18_onnx_use_onnx/quant

2.6.3.2. 功能二：量化-模拟器数据对比

步骤一：准备量化数据

参考量化-浮点对比描述。

步骤二：准备模拟器输入数据

首先，修改infer函数，把模型的输入数据保存为.bin文件。

修复文件： /TS-KnightDemo/Resources/Classification/pysrc/resnet18_infer/infer_demo.py

在上述文件的192行的前面（函数 infer_onnx_resnet18 的内部）

192 output = executor.forward(input_data)

增加一行代码，调用numpy数组的tofile函数，示例如下：

192 input_data.flatten().tofile(f'{executor.save_dir}/model_input.bin')
193 output = executor.forward(input_data)

然后，运行量化的推理模式

Knight --chip TX5368AV200 quant -m /TS-KnightDemo/Resources/Classification/resnet18/onnx_model/resnet18.onnx
-if infer_onnx_resnet18 -d /TS-KnightDemo/Resources/Classification/data/test_data/test_data_images_onnx -r infer
-uds /TS-KnightDemo/Resources/Classification/pysrc/resnet18_infer/infer_demo.py --save-dir /TS-KnightDemo/Output/resnet18_onnx_use_onnx/quant/

命令运行完毕后，会保存如下文件

/TS-KnightDemo/Output/resnet18_onnx_use_onnx/quant/model_input.bin

步骤三: 编译debug模型 ( --opt-ddr 参数必须为0, 否则, DDR优化会导致导出数据和量化数据对不齐)

Knight compile --chip TX5368AV200--onnx  /TS-KnightDemo/Output/resnet18_onnx_use_onnx/quant/resnet18_quantize.onnx
--save-dir /TS-KnightDemo/Output/resnet18_onnx_use_onnx/rne
--debug --opt-ddr 0

编译结果:

/TS-KnightDemo/Output/resnet18_onnx_use_onnx/rne/resnet18_quantize_d.tsmodel

步骤四：导出模拟器数据

方式1(推荐), 利用量化时导出的dump.json指定要导出的数据

Knight run --chip TX5368AV200 --model  /TS-KnightDemo/Output/resnet18_onnx_use_onnx/rne/resnet18_quantize_d.tsmodel
--input  /TS-KnightDemo/Output/resnet18_onnx_use_onnx/quant/model_input.bin --format nchw --save-dir /TS-KnightDemo/Output/resnet18_onnx_use_onnx/rne
--debug  /TS-KnightDemo/Output/resnet18_onnx_use_onnx/quant/dump.json

方式2, 命令行直接指定要导出的算子的名称（多个算子的名称用逗号隔开）

Knight run --chip TX5368AV200 --model  /TS-KnightDemo/Output/resnet18_onnx_use_onnx/rne/resnet18_quantize_d.tsmodel \
--input /TS-KnightDemo/Output/resnet18_onnx_use_onnx/quant/model_input.bin \
--format nchw  --save-dir /TS-KnightDemo/Output/resnet18_onnx_use_onnx/rne --debug layer4_1_conv2_scaleFix,add_7_pyop

导出数据都在 --save-dir 参数指定的目录下。

步骤五：进行量化-模拟器数据比较

knight compare -qd /TS-KnightDemo/Output/resnet18_onnx_use_onnx/quant -sd /TS-KnightDemo/Output/resnet18_onnx_use_onnx/rne

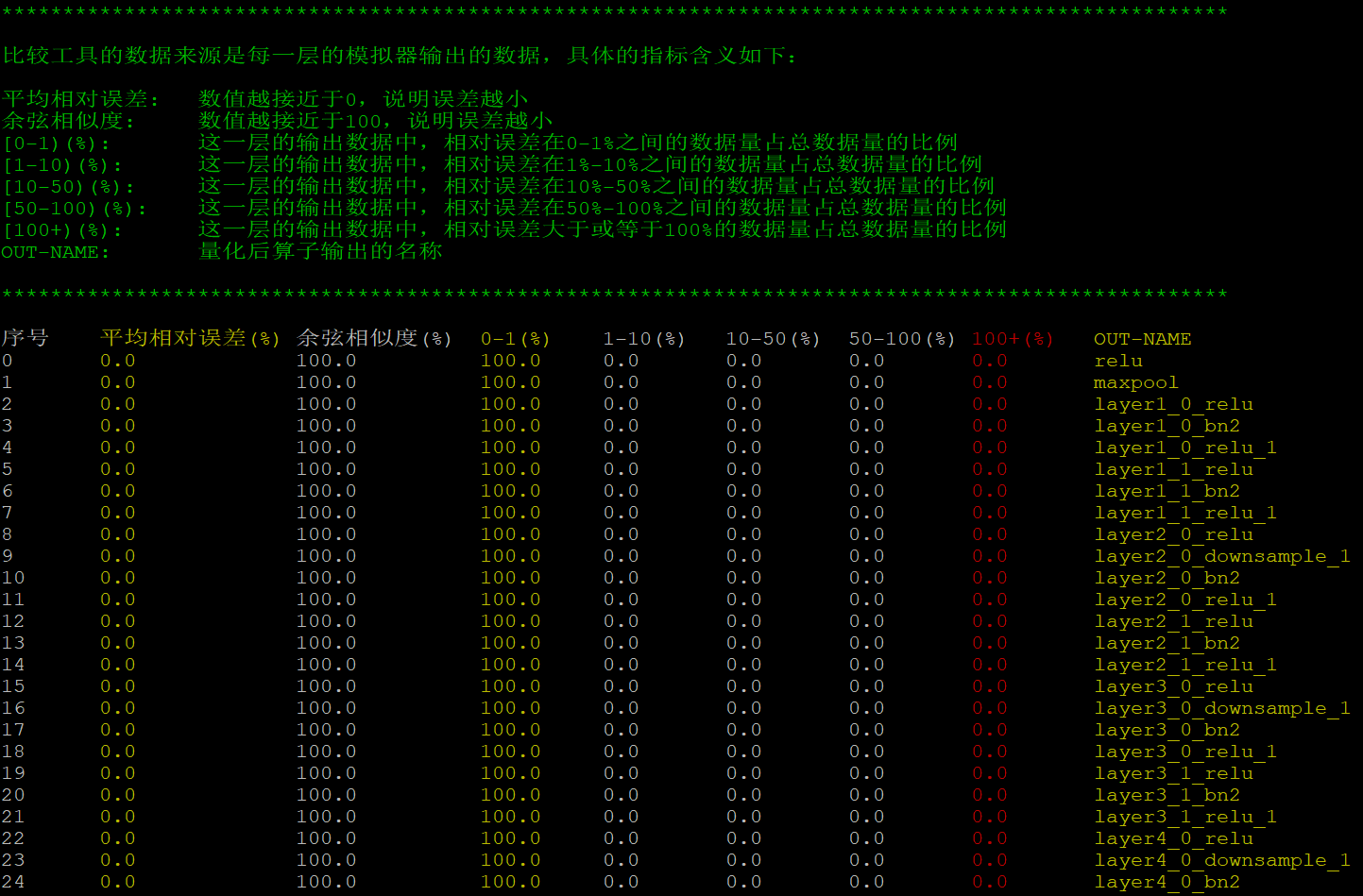

2.6.3.3. 功能三：两个模拟器输出结果对比

数据准备参考上一节的模拟器数据准备。

knight compare -sd /TS-KnightDemo/Output/resnet18_onnx_use_onnx/rne:/TS-KnightDemo/Output/resnet18_onnx_use_onnx/rne

2.6.3.4. 功能四：直方图比较

要自动显示直方图, 首先需要使用MobaXterm作为终端, 其次启动knight docker时需要确保有如下命令行选项。

docker run --net host  -e DISPLAY=${DISPLAY} -v /tmp/.X11-unix/:/tmp/.X11-unix/ -v ${HOME}/.Xauthority:/root/.Xauthority

knight compare -qd /TS-KnightDemo/Output/resnet18_onnx_use_onnx/quant/  -on fc -sh

输出示例如上图所示，左上为浮点算子输出的直方图，左下为浮点算子的权重直方图。右上为量化算子输出的直方图，右下为量化算子的权重直方图。

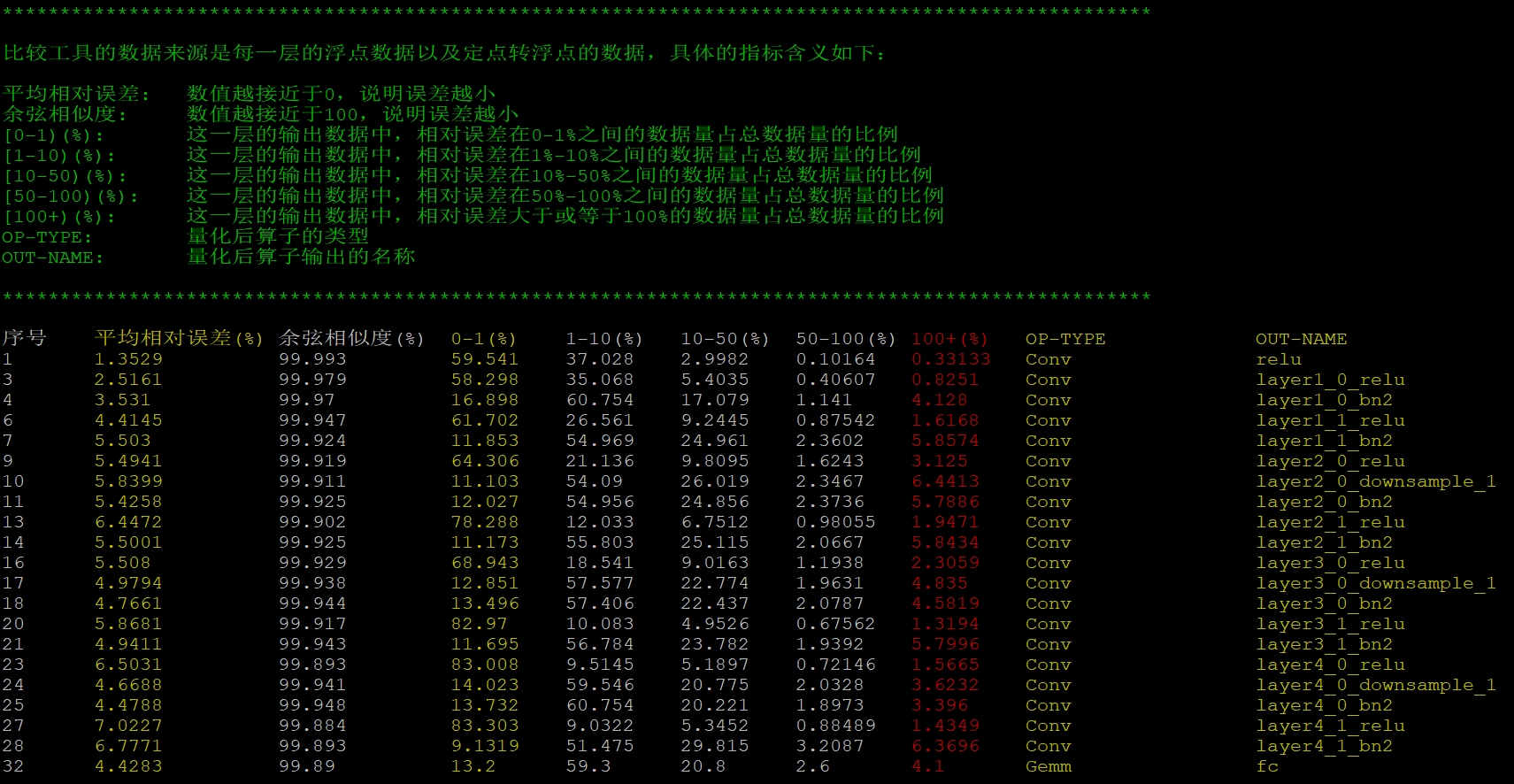

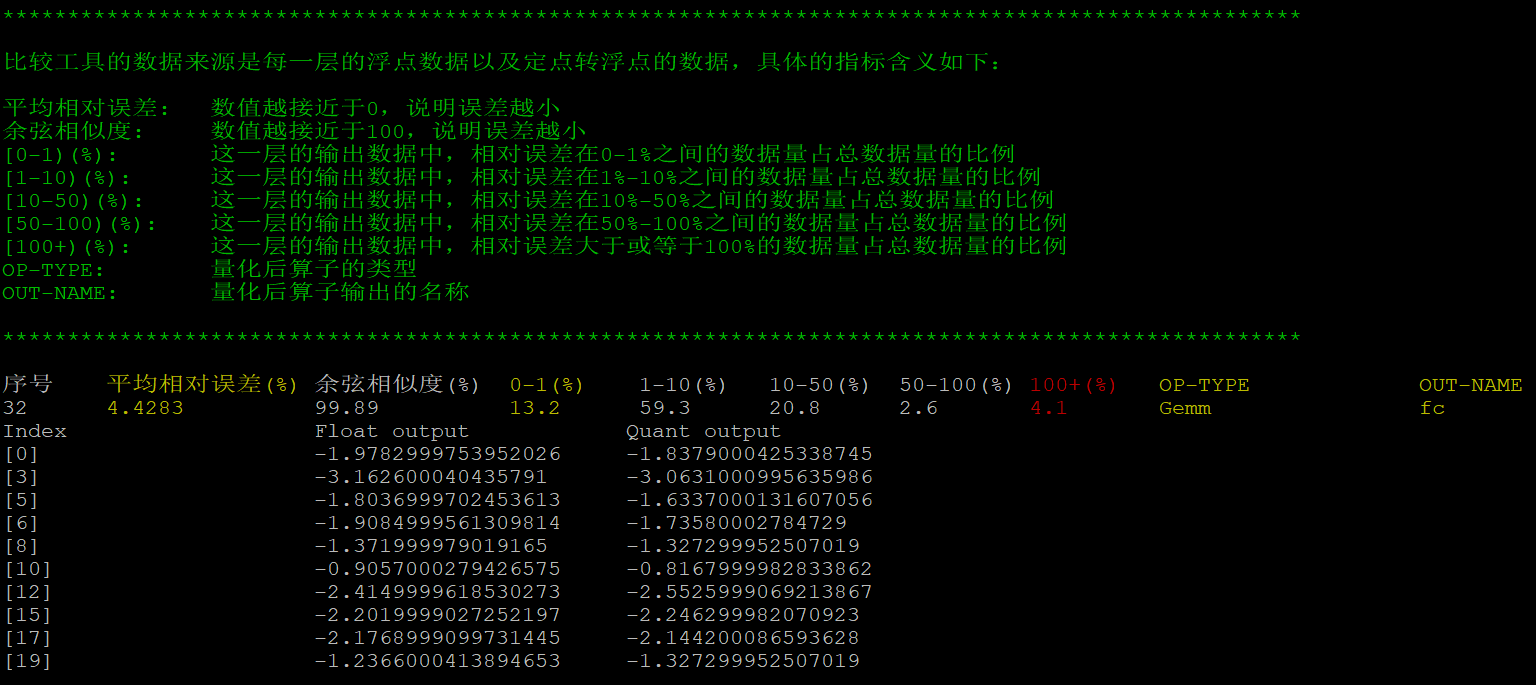

2.6.3.5. 功能五：详细数据比较

knight compare -qd /TS-KnightDemo/Output/resnet18_onnx_use_onnx/quant/ -on fc -sl 2 -si

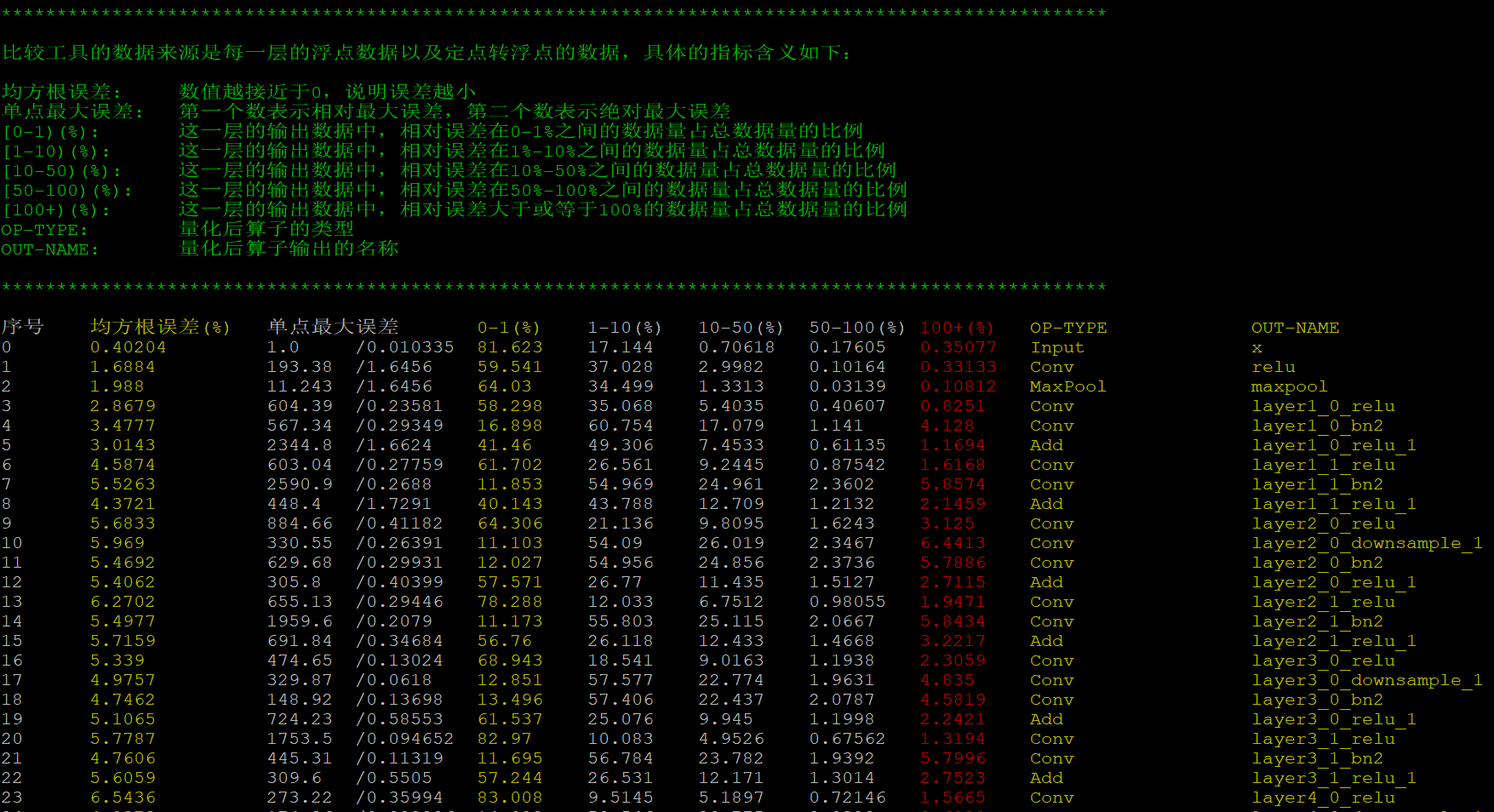

2.6.3.6. 功能六：选择精度指标

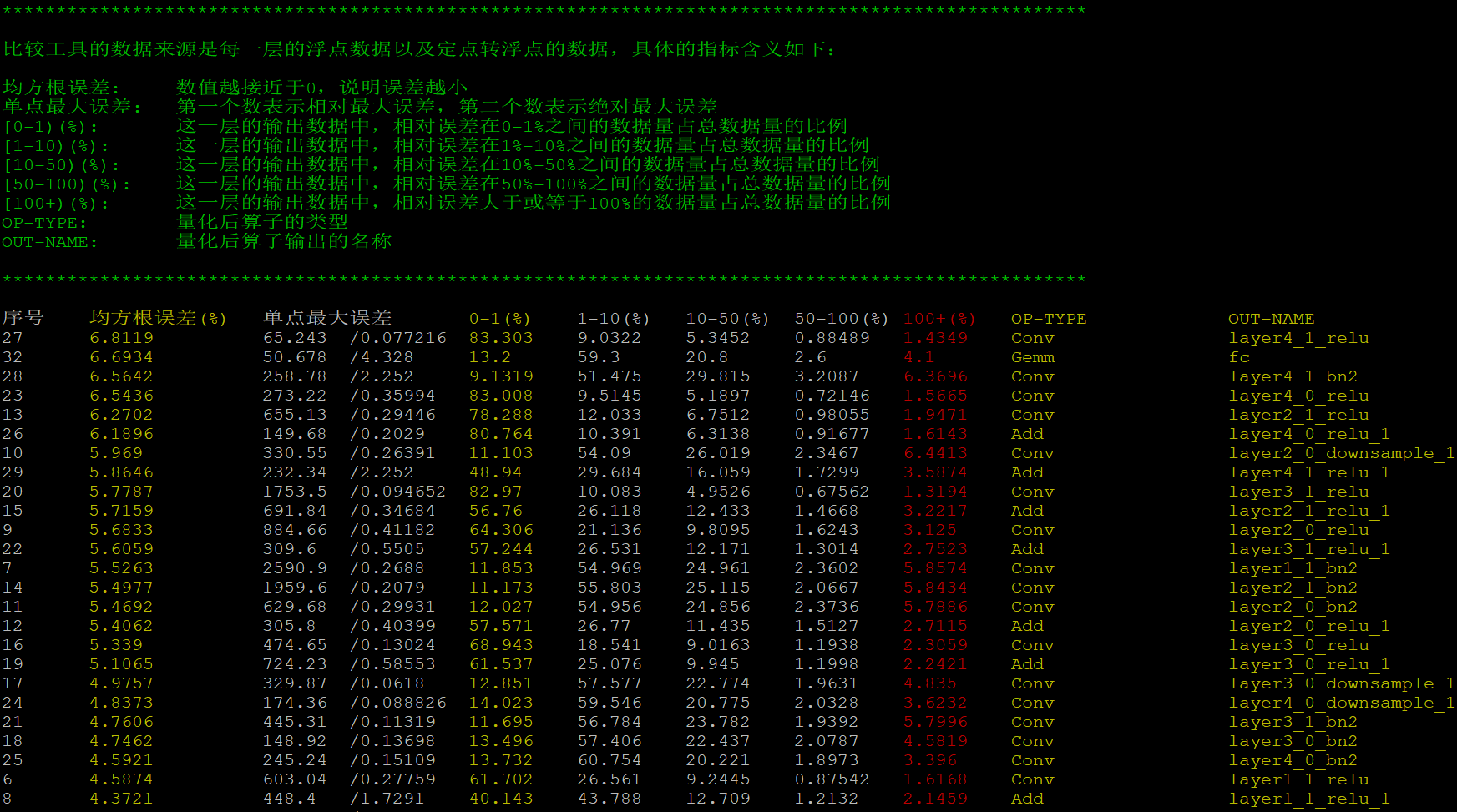

knight compare -qd /TS-KnightDemo/Output/resnet18_onnx_use_onnx/quant/ --no-cos --no-mre --rmse --maxdiff

2.6.3.7. 功能七：按照指定精度字段排序

knight compare  -qd /TS-KnightDemo/Output/resnet18_onnx_use_onnx/quant/ --no-cos --no-mre --rmse --maxdiff  --sort rmse

2.6.3.8. 功能八：显示折线图

要自动显示折线图, 需要特定的终端软件即docker命令行选项, 具体设置请参考功能四：直方图比较。

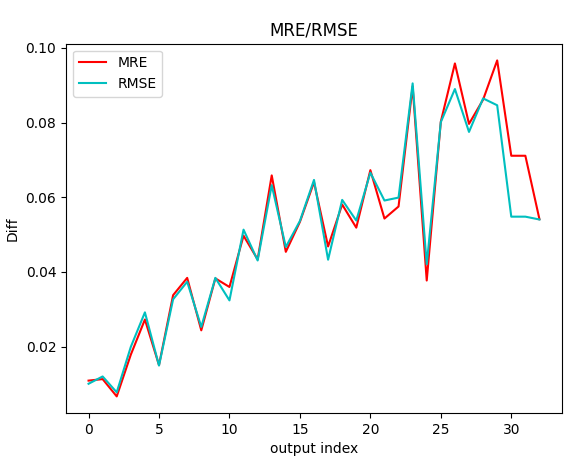

knight compare -qd /TS-KnightDemo/Output/resnet18_onnx_use_onnx/quant/ --no-cos --rmse --show-plot

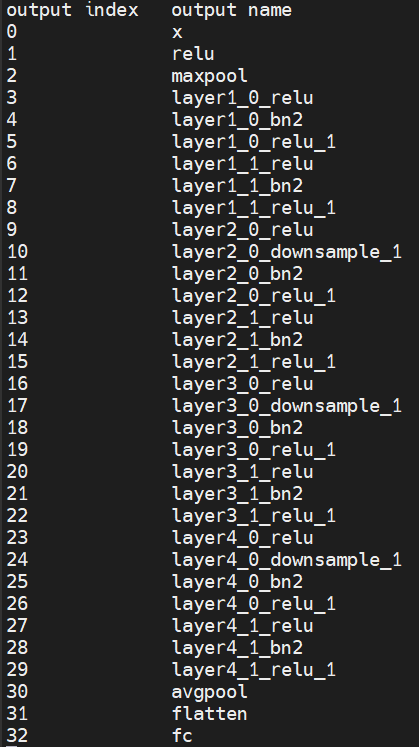

同时会在屏幕上输出每个output index对应的输出名称。

2.6.3.9. 功能九：保存比较结果

knight compare -qd /TS-KnightDemo/Output/resnet18_onnx_use_onnx/quant/  -sh --save-dir tmp/result**

此命令将所有算子的量化-浮点比较直方图输出到 tmp/result 目录中

保存折线图命令

Knight compare -qd /TS-KnightDemo/Output/resnet18_onnx_use_onnx/quant/ --no-cos --rmse --show-plot --save-dir ~/tmp/result

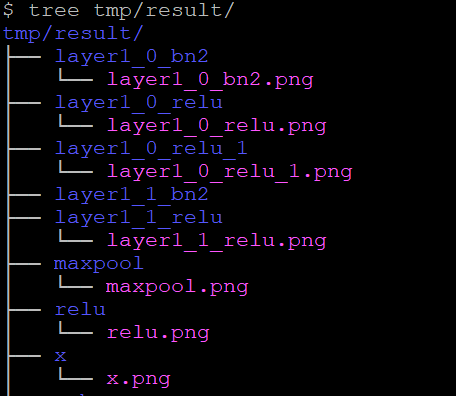

保存的文件如下

其中折线图为plot_result.png, plot_out_name_idx.txt保存了折线图里output index和output name的映射关系。

2.6.3.10. 功能十：选择要比较的算子类型

Knight --chip TX5368AV200 compare -qd /TS-KnightDemo/Output/resnet18_onnx_use_onnx/quant --op-type Conv,Gemm

2.6.3.11. 功能十一：选择要比较的算子序号范围

Knight --chip TX5368AV200 compare -qd /TS-KnightDemo/Output/resnet18_onnx_use_onnx/quant --index-range 0-7,17-19

2.7. Show_sim_result工具介绍

2.7.1. 工具说明

此工具的可执行文件为 /TS-KnightSoftware/tools/show_sim_result 。此工具的功能如下：

以直观的形式显示模拟器输出文件里的数据。
将模拟器的输出数据保存到 .npy 文件中。
可以在任意路径下执行。

2.7.2. 参数说明

参数名称	必需/可选	默认值	说明
-sd或 --sim-data	必选	无	指定模拟器输出文件或者模拟器数据的保存路径。如果指定的是目录，则会将此目录下的模拟器输出的_p.txt文件转化为.npy文件并保存到—save-dir指定的目录下。注：此目录下的_hwc_p.txt文件因为和_p.txt文件的数据完全相同，只是数据排布不同，因此只会在没有对应的*_p.txt文件的情况下转换。
--save-dir	可选	无	指定.npy文件的保存路径。如果—sim-data指定的是路径，则此选项为必选。如果—sim-data指定的是文件，则此选项非必选。无此选项时会在终端上输出文件的数据，有此选项时会将文件内容保存为.npy文件。输出文件名格式：文件主名和输入文件名一致，扩展名改为*.npy。
-i或 --index	可选	无	在显示数据时，指定要显示的数据的索引范围。 --index所指定的索引个数<=数据维度个数。第一个索引范围对应数据第0维度，第二个索引范围对应数据第1维度，以此类推。格式：逗号分隔，索引范围列表。索引范围格式: 1. < n>，一个数字，表示某维度第n组数据 2.<start>-<end>，表示[start, end] 3.<start>-，一个数字带一个减号，表示[start,<该轴的最大值 >]。例如，数据形状[1,3,224,224], 则--index 0,1,2,3-表示的数据索引范围为[0,1,2,3:223]。缺省：显示全部数据。注：此选项只适用于--sim-data指定文件的时候。
-fmt或 --format	可选	nchw	指定输出数据的维度排列格式支持两种格式： nhwc nchw
-h或--help	可选	无	显示帮助信息。

2.7.3. 使用示例

2.7.3.1. 显示文件内容

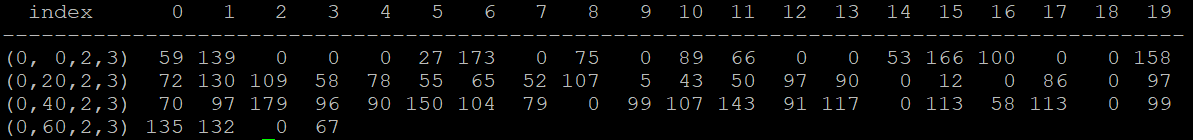

show_sim_result --sim-data /TS-KnightDemo/Output/resnet18_onnx_use_onnx/rne/dump/result-maxpool-maxpool_p.txt

2.7.3.2. 指定索引范围

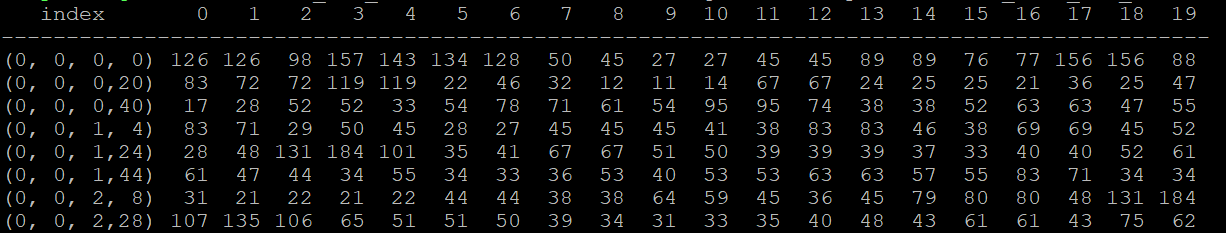

show_sim_result --sim-data /TS-KnightDemo/Output/resnet18_onnx_use_onnx/rne/dump/result-maxpool-maxpool_p.txt --index 0,1,2,3                                                       |

show_sim_result --sim-data /TS-KnightDemo/Output/resnet18_onnx_use_onnx/rne/dump/result-maxpool-maxpool_p.txt --index 0,1,2,3

2.7.3.3. 缺省索引范围示例

show_sim_result  --sim-data /TS-KnightDemo/Output/resnet18_onnx_use_onnx/rne/dump/result-maxpool-maxpool_p.txt  --index 0,,2,3                                                  |

2.7.3.4. 转换所有模拟器结果为*.npy文件

show_sim_result --sim-data  /TS-KnightDemo/Output/resnet18_onnx_use_onnx/rne/ --save-dir ~/result/

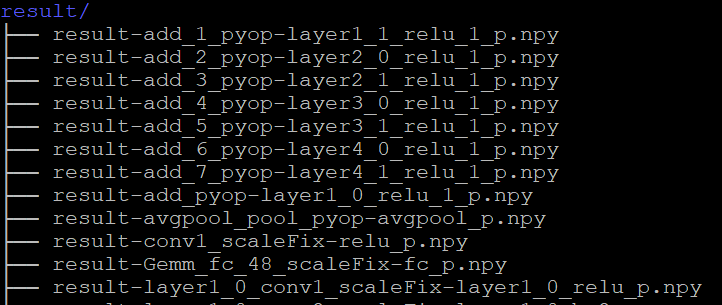

保存的文件如下

2.8. 算子介绍

Knight工具链中支持的算子有三类：

高效算子：运行在RNE硬件单元上，执行效率高； 通用算子：运行在CPU等通用计算硬件单元上，执行效率相比于高效算子低，用户模型中经常使用且RNE硬件单元不支持，Knight工具链出厂时已支持； 用户自定义算子：运行在CPU等通用计算硬件单元上，执行效率相比于高效算子低，用户自定义开发，除上述两类算子外用户模型中不支持的算子；

各芯片支持的高效算子、通用算子请参见相应芯片的算子支持列表。用户自定义算子的添加步骤请参见编译仿真性能分析使用指南中的自定义算子章节。

2.9. 注意事项

1）退出docker容器后恢复工作环境

可重启容器，然后进入容器以恢复工作环境。

#重启容器
docker start docker_name
#进入容器
docker exec -it docker_name /bin/bash

2）Knight命令行芯片型号配置和位置要求

如果指定的芯片型号不是默认的 TX5368AV200 ，那么使用Knight命令行需要在每次输入命令时配置 --chip 参数指定芯片型号，配置方式示例如下:

#正确示例，支持在Knight命令之后
Knight --chip TX5368AV200 compile …
Knight --chip TX5368AV200 quant …

#正确示例，支持在所有命令之后
Knight quant --chip TX5368AV200…
Knight compile --chip TX5368AV200 …

#错误示例,由于quant和compare是抽象功能，因此不支持在其后配置--chip参数。
Knight quant --chip TX5368AV200 onnx…

3）Knight命令行重复输入-ch/--chip时第一个生效

当输入两次及以上的-ch/--chip参数时，第一次配置的芯片型号生效，示例如下。

#此时--chip TX5368AV200生效
Knight --chip TX5368AV200 compile --chip TX5336AV200 -h

2.10. FAQ

2.10.1. docker权限问题

【问题描述】

如果出现“Got permission denied while trying to connect to the Docker daemon socket at unix:///var/run/docker.sock”

【解决方法】

可能是因为用户没有权限启动docker服务，请联系管理员开通权限。

2.10.2. Knight容器能否使用非root权限启动

【问题描述】

Knight容器能否使用非root权限启动？

【解决方法】

Knight容器默认使用root用户启动，同样可以支持使用非root权限启动，启动命令如下：

docker run -it -u ${uid} ts.knight:xxx /bin/bash

2.10.3. Knight镜像如何增量更新

【问题描述】

由于Knight镜像中包含多个模块，若仅有一个模块进行了更新修改，如何增量更新Knight镜像？

【解决方法】

首先启动Knight容器：

docker run --name=knight_docker -it ts.knight:xxx /bin/bash

将需要更新的模块文件在宿主机上的目录${host_module_file}拷贝到Knight容器中相应目录${docker_module_dir}下，命令示例如下：

docker cp ${ host_module_dir} 容器ID: ${docker_module_dir}

将容器保存为新镜像，命令示例如下：

docker commit 容器ID ts.knight-new:xxx

2.10.4. model_check.py使用说明

用户执行完量化命令和编译命令后，可使用该脚本进行检查点2，检查点3（参见模型资源生成开发流程 )结果验证，仅支持单路输入模型，当模型具有多路输出时仅对比最后一路结果。

容器内 /TS-Knight-software/tools/model_check/model_check.py 参数说明如下表所示：

参数名称	必选/ 可选	默认值	参数说明
-h/--help	可选	无	查看帮助信息
-qo/--quant-output	必选	无	执行量化命令时后模型保存目录。 ONNX 量化命令需要指定参数--dump, 此时 --quant-output需指定为{--save_dir} /dump，或者拷贝该路径内文件到其他路径时，也可指定相应的路径，需要保证d ump并列的目录下有量化后的onnx模型；
-co/--compile-output	必选	无	执行编译命令时结果保存目录
-fmt/--format	可选	自动根据量化输入数据类型判断	输入数据format, 取值范围 ["nchw","nhwc"]
-r/--run-mode	可选	0	取值范围[0,1] 0: 表示仅对比量化后结果和模拟器结果（检查点1）； 1: 表示对比量化后结果和模拟器结果（检查点1），以及模拟器结果和模拟库结果（检查点2）。
