1. QAT使用说明

本文档主要介绍清微智能深度学习模型Finetune Lib的运行环境配置、工具的介绍、工具的使用方法以及工具的使用场景。

1.1. 简介

文件目录如下表：

目录	开源/封闭	说明
ts_qat_pytorch-2.0.x-py3-none-any.whl	开源	通过pip install在python的安装包路径下形成ts_qat_pytorch的库文件，包含Finetune时所依赖的全部文件（详见ts_qat_pytorch介绍）
example/	开源	提供使用Knight-Finetune-Lib的一些demo

1.2. 准备工作

1.2.1. 环境配置

1.2.1.1. 基础环境配置

默认用户在服务器上配置了显卡和CUDA以及python3的相关与训练模型有关的环境，查看显卡和CUDA的命令为

nvidia-smi

然后需要安装torch==2.1.0,torchvsion==0.16.0具体安装版本如下：

pip install torch==2.1.0 torchvision==0.16.0

安装完成后需要验证pytorch是否能够在gpu上面正常运行，验证方式如下图：

图 cuda验证

如果是True的话就是pytorch能够在gpu上面正常运行，否则就需要检查服务器上显卡驱动和CUDA的版本是否安装正确。

1.2.1.2. 其他python环境的安装和配置

1.2.1.2.1. pip软件包的安装

确认python的安装环境中是否有安装pip，命令如下：

which pip

出现pip相应的安装路径，比如：miniconda3/envs/quant_tool/bin/pip，证明pip已安装。

如果pip并未安装，在终端里执行

wget https://repo.anaconda.com/miniconda/Miniconda3-latest-Linux-x86_64.sh

然后执行

bash Miniconda3-latest-Linux-x86_64.sh

自动安装此软件包内含pip安装包，无需另外安装。

1.2.1.2.2. 其他Python软件包的安装以及环境变量的配置

pip install ts_qat_pytorch-2.0.x-py3-none-any.whl

需要用户在联网的状态自动安装

如用户已安装上述依赖包，安装会自动跳过，直接安装 ts_qat_pytorch 软件包，如使用anaconda的环境安装后会在anaconda3/envs/${虚拟环境名称} /lib/python3.8/site-packages/ts_qat_pytorch里面，如使用其他python的环境请用户自行在python的安装路径中lib/python3.8/site-packages/ts_qat_pytorch中寻找。

1.3. Knight-Finetune-Lib介绍

1.3.1. 名词解释

Finetune：即微调，这个名词是从模型训练的领域中借鉴过来的，就是从一个训练好的模型中通过减小学习率进行进一步的调整，使模型精度有进一步的提升。在这里的Finetune有的地方也称作量化感知训练，即QAT(Quantization Aware Training)。

1.3.2. Knight-Finetune-Lib的应用场景

在使用量化工具进行模型量化时，精度不满足实际的需求，就需要使用Knight-Finetune-Lib进行Finetune训练，以达到实际的需求。

1.4. Knight-Finetune-Lib使用方法

1.4.1. 整体工作流程

用户提供浮点模型和训练数据，使用Knight-Finetune-Lib进行Finetune训练，在训练过程中插入量化和反量化的节点，得到带有QDQ的ONNX模型后，用ONNX量化工具进行模型量化：

使用QDQ的ONNX模型进行ONNX的量化，具体流程如下图：

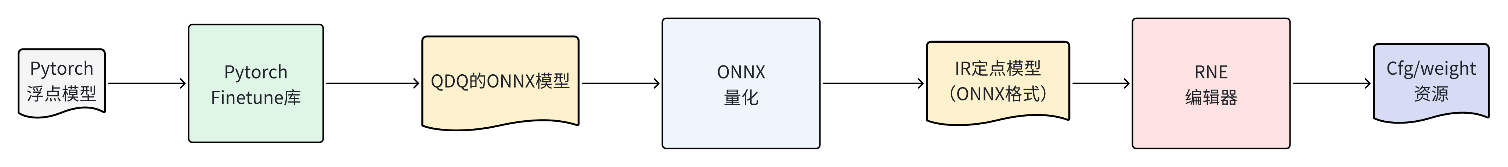

图 Knight-Finetune-Lib训练流程图

1.4.2. ts_qat_pytorch介绍

目录	说明
nn/	将浮点模型中浮点模块转化成量化模块
fake_quantize/	Knight-Finetune-Lib中模拟量化的实现
tools/	Knight-Finetune-Lib中对浮点模型的相关处理
utils/	调用Knight-Fi netune-Lib时需要的注册器、记录log信息和其他工具
custom_quantizer/	模型量化时相关节点替换，同时也支持自定义的量化算法
onnx/	将插入fake节点的 pytorch的模型转成带有QDQ的ONNX，便于查看插入的 fake节点的位置，注意该模型不能进行ONNX的推理。
fuser_ method_mappings.py	conv、deconv、BN、linear的融合
observer/	量化使用的观测器
quantization/	和Finetune相关的一些依赖的函数文件
prep are_by_platform.py	根据不同的后端指定不同的量化方案
scheme.py	描述量化策略
custom _symbolic_opset.py	为torch.quantize_function 注册符号算子
convert_export.py	导出带有QDQ节点的ONNX模型的入口函数

1.4.3. Finetune自定义模型

1.4.3.1. Knight-Finetune-Lib的API接口

API接口	接口说明	输入参数说明

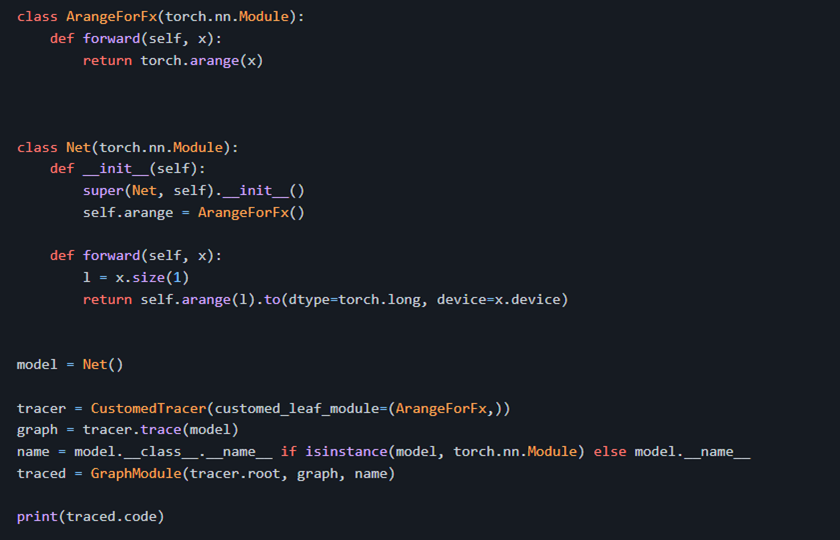

prepare_by_platform	根据不同的后端类型，向传入的 model插入不同的伪量化节点，为后续校准和伪量化做准备	model:原始模型定义 backend:指定finetune后端，现阶段支持TSQAT、Experimental的后端。 prepare _custom_config_dict:自定义配置信息，具体如何配置详见代码中的注释 custo m_tracer：自定义tracer，可以缺省
enable_calibration	使能校准，有益于下一步的伪量化	mode l：插入fake_quantize节点后的模型
enable_quantization	使能伪量化	mode l：插入fake_quantize节点后的模型
enable_calibra tion_woquantization	校准过程中不使用伪量化节点	mode l：插入fake_quantize节点后的模型 qua ntizer_type:伪量化对象类型，取值 “weight_fake_quant” /“act_fake_quant”/“fake_quant”，分别指定只校准权重、只校准激活、同时校准权重和激活；默认第三种；
enable_calib ration_quantization	校准过程中使用伪量化节点	mode l：插入fake_quantize节点后的模型
save_checkpoint	保存模型文件	model: QAT的模型 file_path:去除伪节点的模型保存路径（含保存文件名） file_path_json:量化参数js on文件的保存路径（含保存文件名）

1.4.3.2. 使用步骤介绍

以下以resnet18为例，来看一下如何量化自己的模型，其中与模型训练相关的部分只需和浮点模型训练一致即可：

from ts_qat_pytorch.prepare_by_platform import prepare_by_platform, BackendType
from ts_qat_pytorch.utils.state import enable_calibration, enable_quantization, enable_calibration_woquantization, enable_calibration_quantization

# 首先，创建模型并加载预训练权重
model = models.__dict__["resnet18"](pretrained=True)
model.train()

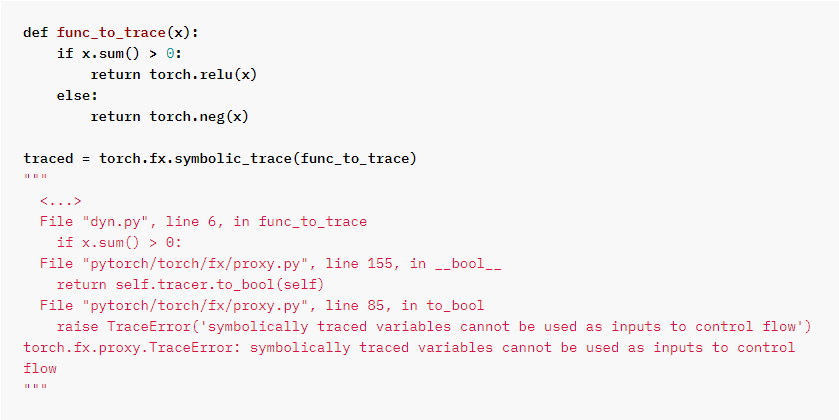

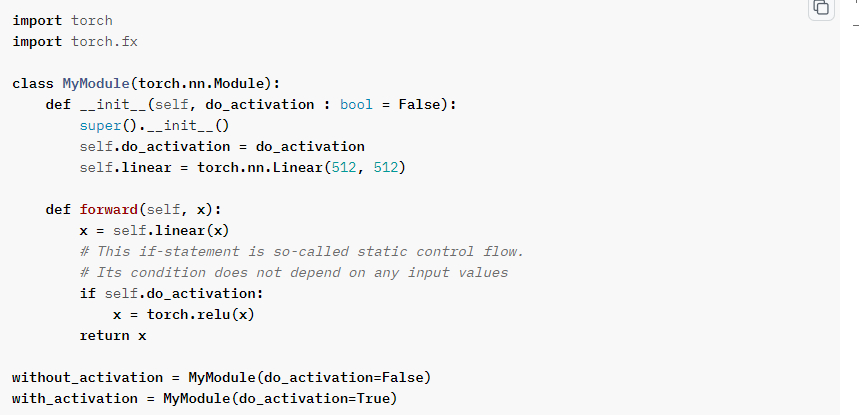

# 然后，我们使用torch.fx来跟踪原始的模型，根据不同的后端插入不同的伪量化的节点，现阶段支持TSQAT、Experimental的后端
model = prepare_by_platform(model, BackendType.TSQAT)

# 在训练之前，为了使QAT在训练的scale更加稳定，我们推荐先使用一些校准数据进行scale的校准，然后再进行QAT的训练
model.eval()
enable_calibration(model)

# calibration loop
for i, batch in enumerate(data):
    # 做前向过程
    ...

model.train()
enable_quantization(model)
# 训练过程
for i, batch in enumerate(data):
    #做前向过程
    ...

    #做反向过程和梯度优化
    ...

1.4.4. Finetune Demo模型

此处Demo模型主要以mobilenet_v3_small图像分类网络为例，以下分别介绍finetune该类demo模型的相关参数及操作步骤，了解更多细节请结合本文档说明及示例源码。

1.4.4.1. 参数说明

参数	说明	默认值*	必选 /可选	参数类型
-h 或是 --help	显示帮助信息并退出	无	可选	无
--data	imagene t数据集的路径	无	必选	无
--model-zoo	指定mo del-zoo的名称	to rchvision	可选	str
-a 或是 --arch	模型结构的名称	resnet18	可选	str
--teacher-arch	蒸馏时teac her模型结构名	resnet101	可选	str
-nc 或是 --num-classes	模型分类的类别数量	1000	可选	int
-j 或是 --workers	数据加载时开启的线程	4	可选	int
--epochs	运行的 epoch的总个数	90	可选	int
--start-epoch	手动指定从哪个epoch开始	0	可选	int
-b或是 --batch-size	min i-batch的大小	256	可选	int
--lr或是 --learning-rate	学习率	0.1	可选	float
--momentum	动量	0.9	可选	float
--wd或是 --weight-decay	权重衰减	1e-4	可选	float
-p 或是 --print-freq	每隔多少迭代次数屏幕中打印一次	100	可选	int
--resume	最近保存的模型的路径	‘ ’	可选	str
-e或是--evaluate	只在验证集进行测试	无	可选	st ore_true
--pretrained	使能使用预训练模型	无	可选	st ore_true
--world-size	分布式训练节点的数量	-1	可选	int
--rank	分布式训练节点进程的编号	-1	可选	int
--dist-url	设置用于分布式训练的url	tcp:// 224.66.41 .62:23456	可选	str
--dist-backend	分布式的后端	nccl	可选	str
--seed	用于初始化训练的种子点	None	可选	int
--gpu	指定训练需要使用的gpu的id号 ,如不指定使用所有可用的gpu	None	可选	int
--multiproces sing-distributed	使能多进程分布式训练	无	可选	st ore_true
--model-path	指定官方的模型路径	None	可选	str
--teacher-path	指定teac her的模型路径	None	可选	str
--backend	量化的后端： TSQ AT、Experimen tal共有两种可选，具体参见下面的注解。	TSQAT	可选	str
--optim	训练需要的梯度优化算法：目前支持sgd/adam	sgd	可选	str
--not-qat	不进行qat	无	可选	st ore_true
l或是--log-level	日志的级别 0: debug 1: info 2: warning 3: error	1	可选	int
--profile	输出每一层的精度对比，便于查找精度问题	无	可选	st ore_true
--distill-method	指定蒸馏的方法	None	可选	str
--distill-alpha	蒸馏的调节系数	0.95	可选	float
--temperature	蒸馏的温度	6	可选	float
--amp	使用torch .cuda.amp进行混合精度训练	无	可选	st ore_true
--onnx-batch	导出 QDQ的ONNX模型的batch-size	1	可选	int
--opset-version	导出QD Q的ONNX模型的 opset-version	18	可选	int

备注

1.如果要从预训练的模型进行finetune训练，需要--pretrained、--model-path、--resume三个参数任选其一，否则这三个参数就是可选的。

2.--lr、--optim、--wd这三个参数不要任意指定，要根据实际的训练策略来决定，比如，对于imagenet的mobilenet_v3_small和yolov5s网络我们推荐操作步骤展示的参数配置。

3.--world-size、--rank、--dist-url、--dist-backend、--multiprocessing-distributed这四个参数选项是与分布式训练相关的参数，具体如何使用可以参见https://github.com/pytorch/examples/tree/main/imagenet。

4.对于backend的2种不同的后端的具体使用场景的几点说明：

backend	使用场景	应用范围
TSQAT	使用ONNX量化工具进行导入量化参数的方式进行模型量化使用	用于ONNX量化工具导入量化参数
Experimental	实验性的后端，不推荐用户使用。	进行实验性的验证

1.4.4.2. Demo操作步骤

以下的示例只针对单gpu训练。

步骤一：测试浮点模型

将example文件夹放到自定义目录下，直接执行以下命令：

运行结果：

* Acc@1 64.350 Acc@5 89.917
# 测试 yolov5_v3.0
cd example/yolov5_v3.0_example
python test.py –weights yolov5s.pt –data data/coco.yaml –device 1

运行结果：

Scanning labels /data/public_data/data_coco/labels/val2017.cache (4952 found, 0 missing, 48 empty, 0 duplicate, for 5000 images): 5000it [00:00, 11245.95it/s]
Class Images Targets P R mAP@.5 mAP@.5:.95: 100%|█████████████████████████████| 157/157 [01:14<00:00, 2.11it/s]
all 5e+03 3.63e+04 0.36 0.627 0.538 0.338

步骤二：通过Knight-Finetune-Lib获得更优的浮点模型

# Finetune mobilenet_v3_small
python example/imagenet_example/main.py -a mobilenet_v3_small -b 128 --data example/imagenet_example/data/imagenet/images –model-path example/imagenet_example/float_model/ mobilenet_v3_small_120.pth --gpu 0 -j 10 --lr 1e-4 --optim adam --wd 1e-5 --epochs 10 -nc 120

运行结果：

* Acc@1 62.667 Acc@5 89.433

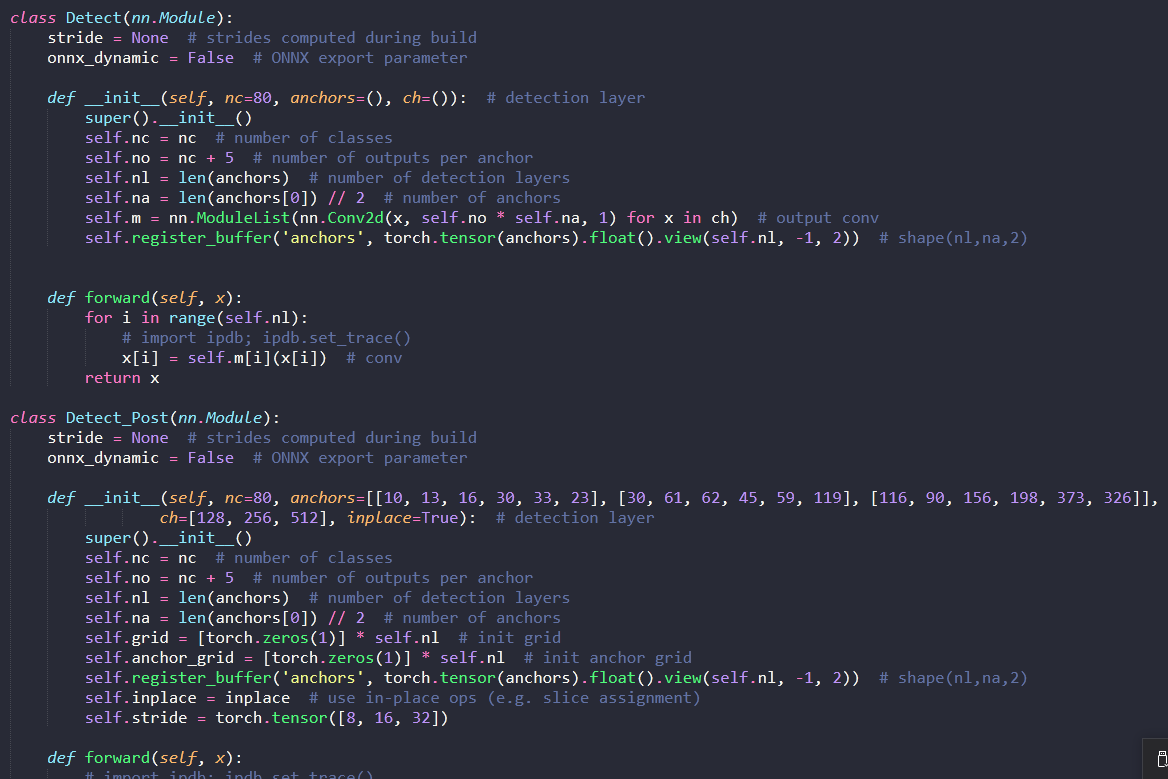

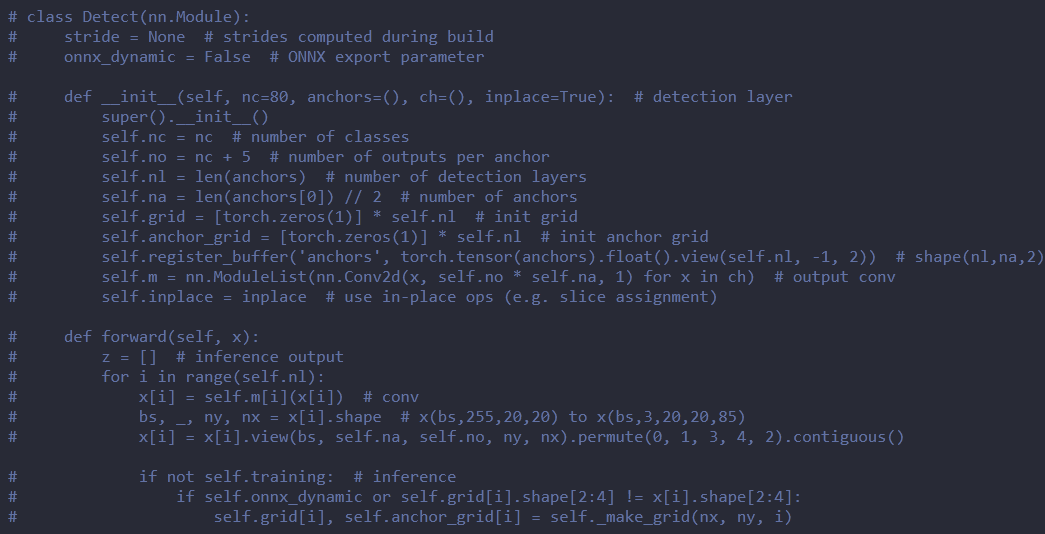

# Finetune yolov5_v3.0
cd example/yolov5_v3.0_example
CUDA_VISIBLE_DEVICES='1,2,3,4,5,6,7' python train_qat.py --data data/coco.yaml --device 1,2,3,4,5,6,7 --epochs 10 --batch-size 49 --workers 6 --quantize --output_dir checkpoint_qat --hyp data/hyp.qat.yaml

运行结果：

Class      Images     Targets           P           R      mAP@.5  mAP@.5:.95: 100%|█████████████████████████████| 103/103 [02:16<00:00,  1.32s/it]
 all       5e+03    3.63e+04       0.356       0.608       0.519       0.302

备注

1.由于训练时做了数据的重新排布，所以现在只训练一个epoch时，得到的Acc@1和Acc@5和上面给出的结果有一些差别，这个差别是合理的。 2.如果采用多卡训练时，产生的模型的state_dict会产生’module.’的前缀，如果后续使用量化工具量化时，需要做处理，方式如下：

state_dict = checkpoint['state_dict']
model_dict = model.state_dict()
if 'module.' in list(state_dict.keys())[0] and 'module.' not in list(model_dict.keys())[0]:
for k in list(state_dict.keys()):
        state_dict[k[7:]] = state_dict.pop(k)

备注

1.关于训练epoch的数量，对于imagenet的分类的网络可以先训练一个epoch，看是否满足需求，如果不满足需求，需要继续finetune，最多不超过10个epochs。 2.关于上述demo模型屏幕打印信息的一些说明：

Epoch[0]表示第0个epoch；[0/2503]，0表示第0个batch，2503表示一共2503个batch；Time 12.614(12.614)，12.614表示一个batch的执行时间，括号内的是平均时间；

Data 6.371(6.371)，6.371表示一个batch的数据的加载时间，括号内的是平均时间；Loss 1.1625e+00(1.1625e+00)， 1.1625e+00表示一个batch的loss值，括号内的是平均loss值，Acc@1 71.48(71.48)，71.28表示一个batch的top1精度，括号内的是平均top1精度；

Acc@5 89.26(89.26)，89.26表示一个batch的top5精度，括号内的是平均top5精度。

1.4.4.3. 关于QAT文件的相关说明

模型保存方式

参考 example/imagenet_example/main.py 中的 save_checkpoint 函数，该函数会将模型自动保存；convert_export函数，该函数会自动把带量化参数的QDQ的ONNX模型自动保存。import该函数如下：

from ts_qat_pytorch.utils.utils import save_checkpoint
from ts_qat_pytorch.convert_export import convert_export

1.4.4.3.1. 保存文件的相关说明

save_checkpoint函数会保存两类文件：带伪节点的QAT训练模型权重和带有qdq节点的ONNX浮点模型。带伪节点的QAT训练模型：用来继续进行QAT训练； convert_export函数生成带QDQ(Quantize-DQuantize)节点的ONNX模型，可使用ONNX量化工具对其进行量化。对于imagenet_example来说，会在 example/imagenet_example/checkpoint 路径下生成如下表所列文件；

文件名	说明
模型名_checkpoint.pth	当前epoch生成的模型文件
模型名_model_best.pth	已训练epoch中精度最高的模型文件
模型名_onnx_quantization.onnx	当前epoch生成的QDQ的ONNX模型文件
模型名_ bestonnx_quantization.onnx	已训练epoch中精度最高的QDQ的ONNX模型文件

1.5. Knight-Finetune-Lib适用的算子规格表

序号	Pytorch算子名称	是否支持
1	torch.nn.Conv2d torch.nn.Conv1d	支持
2	torch.nn.ConvTranspose2d torch.nn.ConvTranspose1d	支持
3	torch.nn.Linear torch.nn.functional.linear	支持
4	torch.nn.MaxPool2d torch.nn.functional.max_pool2d torch.nn.MaxPool1d torch.nn.functional.max_pool1d	支持
5	torch.nn.AdaptiveAvgPool2d torch.nn.functional.adaptive_avg_pool2d torch.nn.AdaptiveAvgPool1d torch.nn.functional.adaptive_avg_pool1d	支持
6	torch.nn.BatchNorm2d torch.nn.BatchNorm1d	支持
7	torch.nn.ReLU torch.nn.functional.relu torch.relu	支持
8	torch.nn.PReLU torch.nn.functional.prelu torch.prelu	支持
9	torch.nn.Upsample torch.nn.functional.interpolate	支持
10	torch.nn.AvgPool2d torch.nn.functional.avg_pool2d torch.nn.AvgPool1d torch.nn.functional.avg_pool1d	支持
11	torch.nn.functional.LeakyReLU torch.nn.functional.leaky_relu	支持
12	torch.nn.Tanh torch.nn.functional.tanh torch.tanh	支持
13	torch.nn.Sigmoid torch.nn.functional.sigmoid torch.sigmoid	支持
14	torch.nn.ReLU6 torch.nn.functional.relu6	支持
15	torch.nn.ELU torch.nn.functional.elu	支持
16	torch.nn.SELU torch.nn.functional.selu torch.selu	支持
17	torch.flatten(必须指定dims)	支持
18	torch.nn.Softmax torch.nn.functional.softmax torch.softmax	支持
19	torch.nn.RNN	不支持
20	torch.nn.LSTM	不支持
21	torch.nn.GRU	不支持
22	torch.cat	支持
23	torch.split	支持
24	torch.Tensor.repeat	支持
25	torch.add, operator.add	支持
26	torch.mul, operator.mul	支持
27	torch.abs	支持
28	torch.sqrt	支持
29	torch.exp	支持
30	torch.pow	支持
31	torch.log	支持
32	torch.sin	支持
33	torch.cos	支持
34	[:, :, :, :]	支持
35	torch.transpose torch.Tensor.transpose	支持
36	torch.Tensor.view	支持
37	torch.squeeze torch.Tensor.squeeze	支持
38	torch.unsqueeze torch.Tensor.unsqueeze	支持
39	torch.nn.GLU torch.nn.functional.glu	支持
40	torch.stack	支持
41	torch.chunk	支持
42	torch.mean	支持
43	torch.sub, operator.sub	支持
44	torch.min	支持
45	torch.max	支持
46	torch.nn.PixelShuffle torch.nn.functional.pixel_shuffle	支持
47	torch.nn.LayerNorm torch.nn.functional.layer_norm	支持
48	torch.nn.Hardswish torch.nn.functional.hardswish	支持
49	torch.nn.Hardsigmoid torch.nn.functional.hardsigmoid	支持
50	torch.clamp	支持
51	torch.argmax torch.Tensor.argmax	支持
52	torch.nn.Embedding	支持
53	torch.nn.SiLU torch.nn.functional.silu	支持
54	torchvision.ops.RoIPool	支持
55	torch.matmul	支持
56	torch.nn.GELU torch.nn.functional.gelu	支持
57	torch.nn.PixelUnshuffle torch.nn.functional.pixel_unshuffle	支持
58	torch.tile torch.Tensor.tile	支持
59	torch.Tensor.to	支持
60	torch.permute torch.Tensor.permute	支持
61	torch.reshape torch.Tensor.reshape	支持
62	torch.roll	支持
