2. 使用指南综述
本文档主要对清微骑士工具链 TS.Knight 进行整体介绍，帮助客户建立整体概念，引导客户更好的使用工具链提供的各项功能。同时也提供快速上手的演示方式，方便客户直接运行。
名词解释
名词 |
说明 |
|---|---|
Knight |
清微骑士工具链英文名称 |
QAT |
Quantization Aware Training，量化感知训练 |
RNE |
可重构神经网络加速引擎 |
RCE |
可重构计算引擎 |
Finetune |
微调 |
IR定点模型 |
中间表示模型，指 Caffe定点模型或ONNX定点模型 |
2.1. Knight介绍
2.1.1. 概述
TS.Knight是清微智能提供的一站式开发平台，包含部署AI模型所需的全套工具链，支持模型量化、精度比对、模型编译、模拟和性能分析等功能。
2.1.2. 整体框架

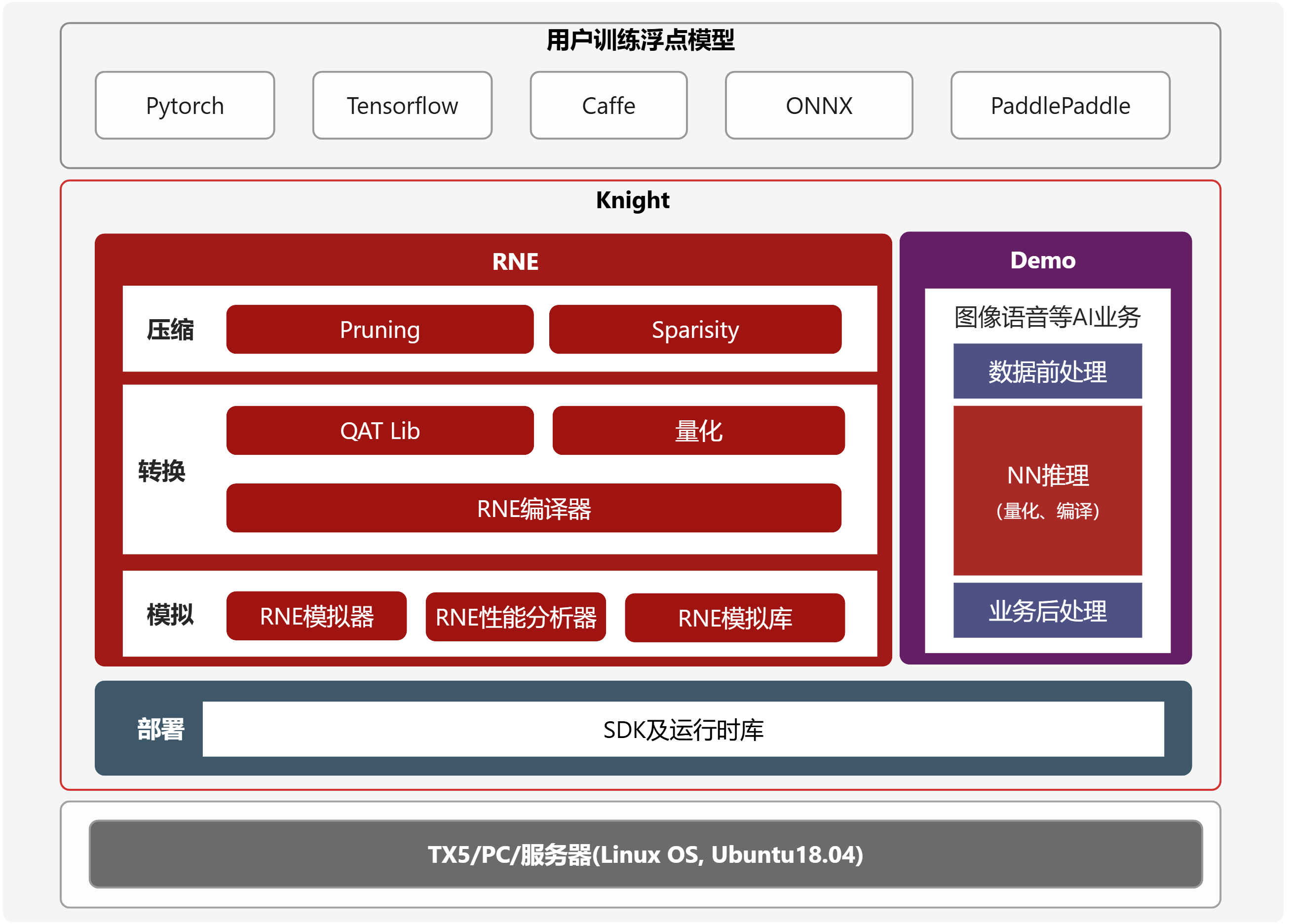

TS.Knight整体框架如下图所示：
Knight压缩工具(Knight-ModelCompression): 用于模型剪枝、稀疏、结构搜索、模型蒸馏等模型压缩。
Knight量化工具(Knight-Quantize): 基于少量数据(比如图片、语音、文本等类型) 量化浮点模型。
Knight RNE编译器(Knight-RNE-Compiler): 编译量化模型，产生RNE执行的指令配置文件。
Knight RNE模拟器(Knight-RNE-Simulator) : 用于仿真神经网络在RNE上推理计算过程，输出计算层的结果。
Knight RNE性能分析器(Knight-RNE-Profiling): 用于分析神经网络在芯片RNE上执行时间和存储开销，并给出分析报告。
Knight Finetune库(Knight-Finetune-Lib) : 即QAT库，在使用量化工具后，精度损失较大的情况下，可使用Finetune库进行量化感知训练，得到更适合量化的浮点模型。
Knight RNE模拟库(Knight-RNE-Simulator-Lib) : 供用户在PC端调用编写自己的应用程序，从而实现模拟运行结果。
Knight RNE 运行时库(Knight-RNE-Runtime-Lib) : 供用户在PC端交叉编译时调用，从而实现板端运行。
Knight Demo: 提供计算机视觉，智能语音等领域的端到端的运行示例，演示Knight工具链的使用流程和具体用法。
备注
注意：Knight压缩工具、Knight量化工具、Knight RNE编译器、Knight RNE模拟器和Knight RNE性能分析器所有芯片均支持。
2.1.3. 开发流程

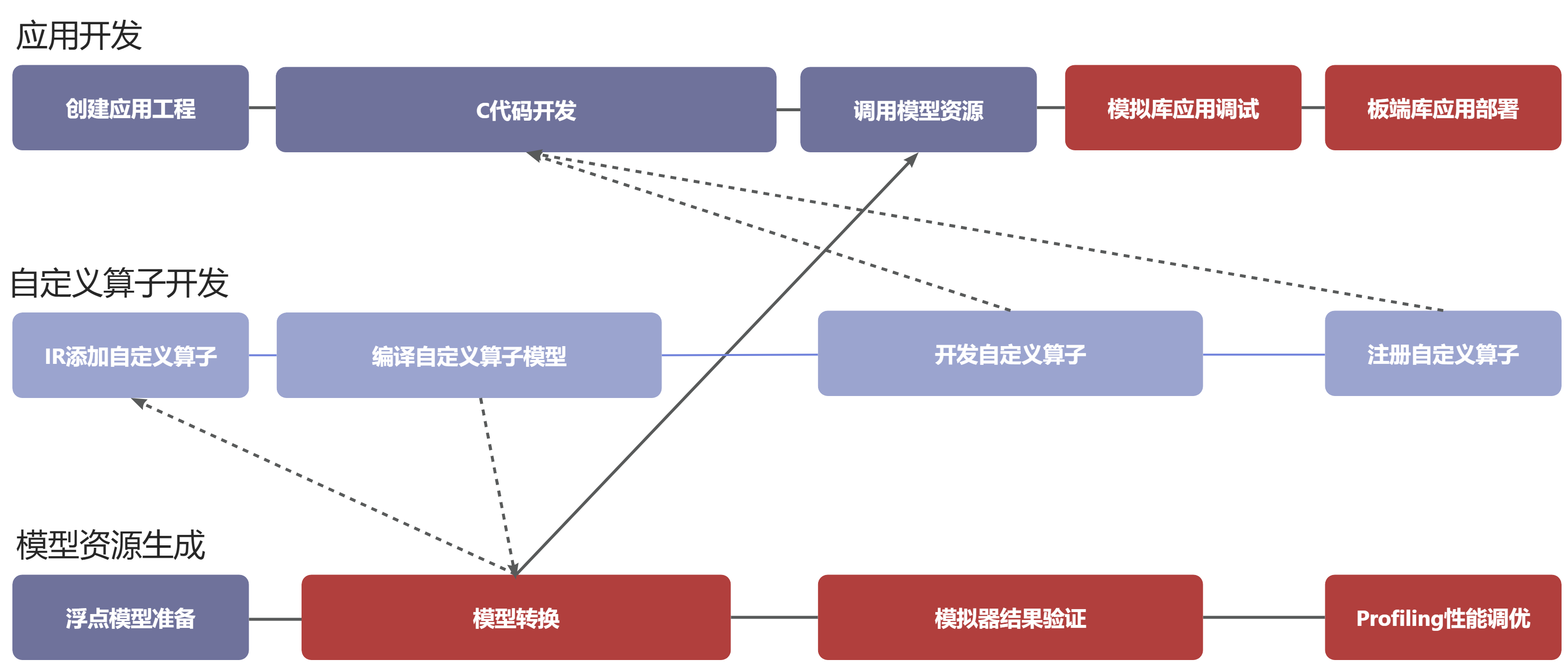

2.1.3.1. AI全栈应用开发流程
Knight工具链可支持端侧AI推理全栈开发，包括应用开发，模型部署资源生成和自定义算子开发三个主要流程。
应用开发：用户调用Knight RNE SDK API编写自己的业务应用，加载编译后的模型部署资源，链接模拟库在纯软件环境中仿真调试自己的应用，链接板端库在板端进行部署。
模型部署资源生成：用户准备已训练好的浮点模型，使用Knight 量化工具量化成IR定点模型，然后对比量化精度，接着编译生成模型资源，此时用户可进行模拟器结果验证以及Profiling性能调优。
自定义算子开发：当用户模型中存在芯片不支持的算子时，用户在量化后的IR模型中添加自定义算子层，之后进行IR模型编译，供应用开发时调用；用户在应用开发时进行自定义算子的C代码实现，通过SDK API相应接口进行自定义算子注册。最后，与整个应用程序一起进行模拟库上调测，板端库上部署。

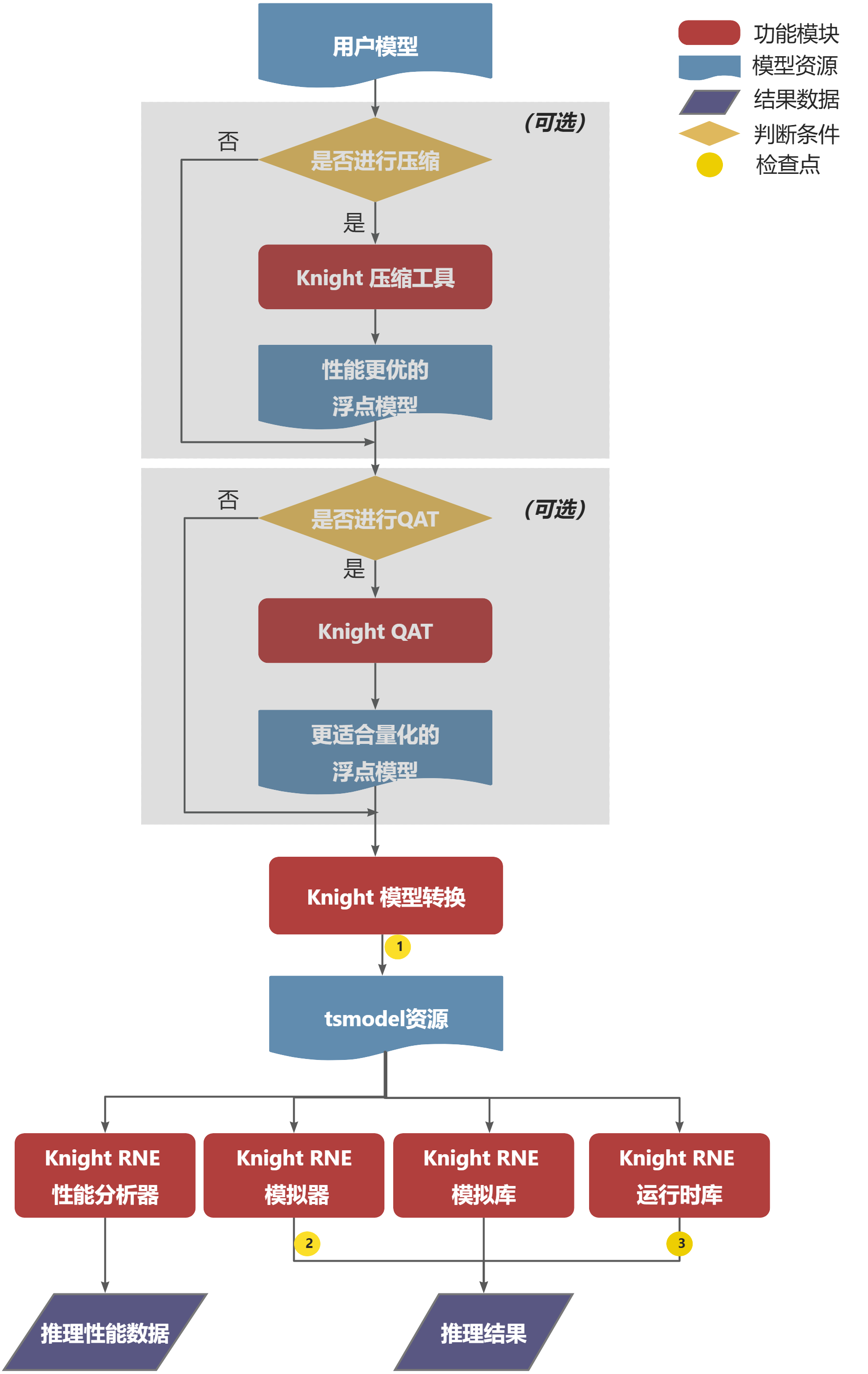

2.1.3.2. 模型资源生成开发流程
用户使用Knight模型转换工具将提前训练好的浮点模型量化编译成芯片部署资源(.tsmodel)。
用户使用Knight RNE模拟器对测试数据进行推理，也可以使用Knight RNE性能分析工具对模型进行性能分析。
同时用户也可以调用Knight RNE模拟库编写自己的业务应用在纯软件环境仿真自己的业务模型。
如果步骤2、3均通过，用户可以调用Knight RNE运行时库编写自己的实际业务应用，部署到清微芯片上。
在步骤1中，如果模型推理性能不满足需求，则用户可使用Knight压缩工具将提前训练好的浮点模型进行压缩，得到体积更小，性能更优，更适合端侧部署的浮点模型。（可选）
在步骤1量化后，如果模型精度损失严重，用户可以使用QAT库，即Knight Finetune库（当前仅支持pytorch平台）编写自己的Finetune工具对浮点模型进行微调，得到更适合量化的浮点模型，之后再进行步骤1。（可选）
备注
注意：在整个开发流程中有如下3个检查点： 1. 用户使用Knight build工具完成模型转换后，精度比对工具可查看量化后精度是否满足业务要求； 2. 同时model_check工具验证模拟器推理结果和Knight定点模型推理结果一致； 3. 用户使用Knight RNE运行时库对测试数据进行推理后，需保证其推理结果和Knight RNE模拟库推理结果一致； 以上3个检查点若不满足预期，可联系清微技术人员进行支持。
2.1.4. 软件包目录
Knight产品目录如下所示：
ReleaseDocuments目录中为产品文档，示例如下：
├── 进阶指南
├── 算子规格表
├── 01-TS.Knight-使用指南综述_V3.5.pdf
├── 02-TS.Knight-快速上手指南_V3.5.pdf
├── 03-TS.Knight-模型转换使用指南_V3.5.pd
├── 04-TS.Knight-仿真性能分析使用指南_V3.5.pdf
├── 05-TS.Knight-SDK使用指南_V3.5.pdf
├── 06-TS.Knight-量化工具FAQ_V3.5.pdf
├── 07-TS.Knight-SDK-FAQ_V3.5.pdf
├── 08-TS.Knight-支持模块清单_V3.5.pdf
ReleaseDeliverables目录中为软件产品，示例如下：
├── TX510x-Lib
├── TX5112x_TX5239x201-Lib
├── TX5215x_TX5239x200_TX5239x220_TX5239x300-Lib
├── TX5336x_TX5256x-Lib
├── TX5368x_TX5339x_TX5335x-Lib
├── TX5326x-Lib
├── ts.knight-3.5.tar.gz
├── TS.Knight-MC_3.5.tar.gz
├── TS-Finetune-Lib_3.5.tar.gz
备注
注意：以上内容仅为示例，不同版本以实际产品包为准。
ts.knight-XXX.tar.gz 为 Knight 镜像压缩包，参见 运行镜像 ，运行镜像后进入Knight容器，
容器内文件目录如下表所示。
一级 |
二级目录 |
开源/封闭 |
说明 |
|---|---|---|---|
/TS-KnightSoftware |
/tools |
开源 |
常用小工具。/model_check: 检查点2和检查点3结果验证。 详情参见 |
/TS-KnightDemo |
/Resources |
开源 |
Knight demo相关的模型和数据， 和代码 |
/Scripts |
开源 |
Knight demo的运行shell脚本 |
Knight库文件目录如下表所示，库相关内容详情参见《TS.Knight-SDK使用指南》
一级 |
二级目录 |
开源 封闭 |
说明 |
|---|---|---|---|
/TX510x-Lib |
/RNE -SIM-Lib |
封闭 |
TX510x系列芯片 Knight RNE模拟库，详情参见 SDK使用指南 |
/RN E-RT-Lib |
封闭 |
TX510x系列芯片 Knight RNE运行时库，详情参见 SDK使用指南 |
|
/TX5368x_TX5339x_TX53 35x-Lib |
/RNE -SIM-Lib |
封闭 |
TX5368x系列，TX5339x 系列和TX5335x系列芯片Knight RNE模拟库，详情参见 SDK使用指南 |
/RN E-RT-Lib |
封闭 |
TX5368x系列 ，TX5339x系列和TX5335x系列 Knight RNE运行时库，详情参见 SDK使用指南 |
|
/TX5112x_TX5239x201-L ib |
/RNE -SIM-Lib |
封闭 |
TX5112x系列和TX5239x201系列芯片 Knight RNE模拟库，详情参见 SDK使用指南 |
/RN E-RT-Lib |
封闭 |
TX5112x系列 和TX5239x201系列芯片Knight RNE运行时库，详情参见 SDK使用指南 |
|
/TX5215x_TX5239x200_ TX5239x220_TX5239x300 -Lib |
/RNE-SIM-L ib |
封闭 |
TX5215x系列，TX5 239x200系列，TX5239x220系列 和TX5239x300系列芯片Knight RNE模拟库, 详情参见 SDK使用指南 |
/RN E-RT-Lib |
封闭 |
TX5215x系列, TX5 239x200系列,TX5239x220系列 和TX5239x300系列芯片Knight RNE运行时库，详情参见 SDK使用指南 |
|
/TX5336x_TX5256x-Lib |
-SIM-Lib |
封闭 |
TX5336系列和TX5256系列芯片Knight RNE模拟库, 详情参见 SDK使用指南 |
/RNE-RT-Li b |
封闭 |
TX5336系列和TX5256系列芯片Knight RNE运行时库, 详情参见 SDK使用指南 |
|
TS.Knight-Fine tune-Lib_XXX.tar.gz |
开源 |
QAT使用说明 |
|
TS.Knight-MC_XXX.tar. gz |
封闭 |
Knight压缩工具详情参见 模型压缩使用指南 |
2.1.5. 相关文档
《TS.Knight-快速上手指南》
《TS.Knight-量化使用指南》
《TS.Knight-量化工具FAQ》
《TS.Knight-编译仿真性能分析使用指南》
《TS.Knight-SDK使用指南》
《TS.Knight-Finetune-Lib使用指南》
《TS.Knight-MC使用指南》
《TS.Knight-xxx-RNE编译器算子规格表》
《TS.Knight-xxx量化算子规格表》
《TS.Knight-转换算子规格表》
《TS.Knight-支持模块清单》
2.2. 安装部署
2.2.1. 准备docker环境
当前Knight支持容器部署的方式，因此需要用户保证已安装docker环境，要求docker版本大于等于19.03，如果已安装则可跳过该章节。
docker安装方式有两种：自动更新安装docker和手动安装docker。
2.2.1.1. 自动更新安装docker
更新可用软件包列表
sudo apt update
更新所有软件包
sudo apt -y upgrade
安装docker
sudo apt install -y docker.io
确认docker版本大于等于19.03
docker --version
2.2.1.2. Ubuntu 16手动安装docker
Ubuntu 16的默认docker版本是18.x，低于19.03，所以需要手动安装docker。
2.2.1.2.1. 下载docker安装包
进入该网址后，进入xenial -> pool -> stable -> amd64
下载安装包：
containerd.io_1.2.13-2_amd64.deb
2.2.1.2.2. 安装docker
更新可用软件包列表
sudo apt update
更新所有软件包
sudo apt -y upgrade
安装前面下载的安装包（参考下载docker安装包）
sudo dpkg -i containerd.io_1.2.13-2_amd64.deb
sudo dpkg -i docker-ce_19.03.12~3-0~ubuntu-xenial_amd64.deb
sudo dpkg -i docker-ce-cli_19.03.12~3-0~ubuntu-xenial_amd64.deb
确认docker版本大于等于19.03
docker -v
2.2.2. 加载镜像文件
docker load -i ts.knight-<version>.tar.gz
2.2.3. 查看镜像
查看已加载的镜像。
docker images
页面示例如下所示。
2.2.4. 运行镜像
2.2.4.1. 镜像用户
docker镜像内默认使用root用户。如果使用非root用户，则需要保证自定义目标路径具有写权限。
2.2.4.2. 运行命令参数介绍
参 数名 称 |
说明 |
|---|---|
-v |
给容器挂载存储卷，挂载到容器的某个目录。 “宿主目录”：本地需映射到容器内的目录（绝对路径）； “docker容器目录”：docker容器内目录，可以访问宿主机上的文件。 注意： 1）“宿主目录”建议存放用户模型和工具链 输出结果。便于在容器内直接操作，无需进行docker内外文件拷贝。 2）“docker容器目录”不能使用 “/TS-KnightDemo” 和 “/TS-KnightSoftware”，以及其子目录，防止覆盖容器内产品代码。 |
-u |
指定容器的用户，默认是root。 |
-e |
指定环境变量，容器中可以使用该环境变量。 |
-it |
其中，-i表示以交互模式运行容器，-t表示为容器重新分配一 个输入终端，两者通常同时使用。“镜像名称”：docker镜像的名称； “镜像Tag”：docker镜像的tag。 |
2.2.4.3. 运行示例
docker run --name=knight_docker -v localhost_dir:/data -it ts.knight: xxx /bin/bash

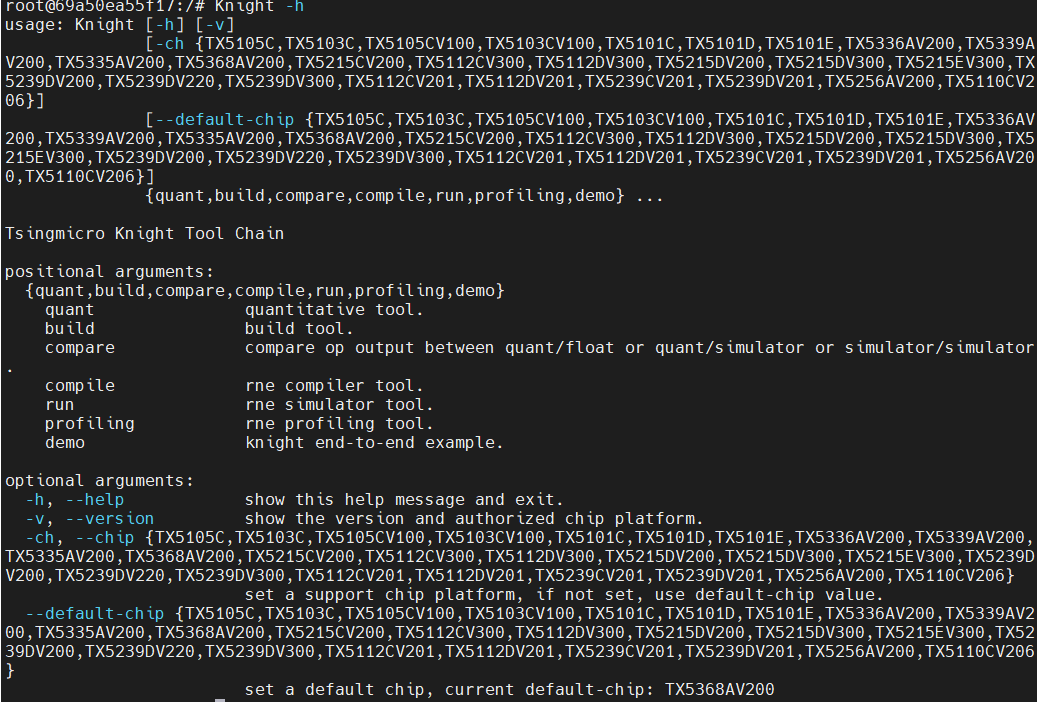

容器启动成功后，在容器内任意目录下均可使用Knight命令，Knight帮助信息页面示例如下所示。
2.2.5. 库文件使用说明
库文件包括TX510x-Lib，TX5368x_TX5339x_TX5335x -Lib，TX5112x_TX5239x201-Lib，TX5215x_TX5239x200_ TX5239x220_TX5239x300 -Lib，TX5336x_TX5256x-Lib以及TX5110x-Lib使用详情参见《TS.Knight-SDK使用指南》。
2.3. 支持芯片
TS.Knight工具链支持清微芯片型号参见产品版本。
当前默认芯片型号为TX5368AV200，如果使用其他系列芯片工具链，可使用--default-chip 修改默认芯片型号，或者在使用Knight命令行中配置-ch/--chip参数指定芯片型号。
2.4. Knight使用方式
2.4.1. Knight命令介绍
Knight作为工具链功能的总入口，支持以下参数：
-v: 查看Knight工具链版本信息，界面显示如下所示。
-h: 查看帮助信息，界面显示参见2.4.3章节。
-ch/--chip: 配置芯片型号，可调用相应型号下的工具链功能，可选命令参数，默认值为TX5368AV200。
--default-chip: 配置芯片型号-ch/--chip默认值，用户可通过以下命令行配置新的默认值。
Knight --default-chip TX5368AV200
通过Knight命令并配置芯片型号-ch/--chip参数即可调用相应型号下的工具链功能。Knight命令行模板如下所示。
Knight -ch/--chip [芯片型号] [子命令] …
Knight 子命令对应工具链的功能，命令取值和对应含义如下表所示。
Knight build ：-Knight量化编译工具，用来将浮点模型转换为tsmodel模型部署资源，并完成模型精度比对和模型正确性验证。
Knight quant ：Knight量化工具，详情参见《TS.Knight-量化使用指南》
Knight compile ：Knight RNE编译器，详情参见《TS.Knight-编译仿真性能分析使用指南》
Knight compare ： Knight精度比较工具，详情参见第6章节
Knight run ：Knight RNE模拟器，详情参见《TS.Knight-编译仿真性能分析使用指南》
Knight profiling ：Knight RNE性能分析器，详情参见《TS.Knight-编译仿真性能分析使用指南》

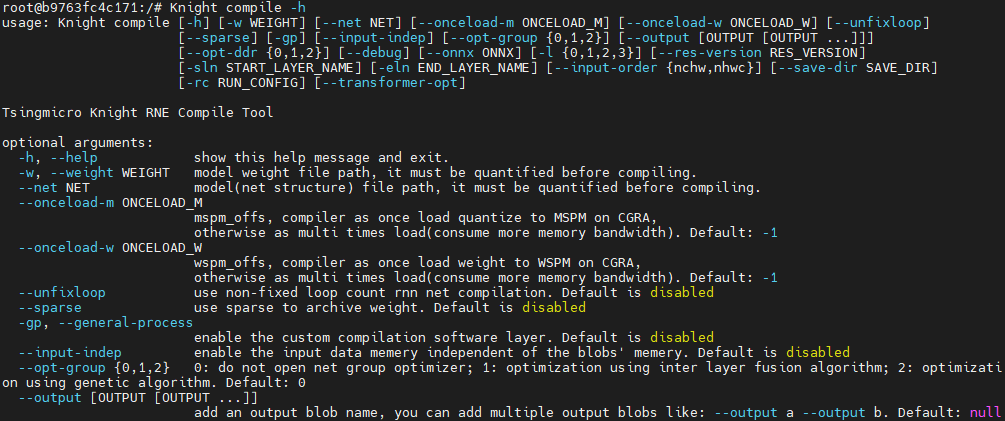

通过指定--help,可查看各类子命令的参数信息，Knight compile查看帮助信息界面示例如下。
2.4.2. 配置文件介绍
TS.Knight工具链子命令行支持两种使用方式：一是配置文件的使用方式；二是命令行的使用方式。
命令行模板如下所示：
Knight build -rc/--run-config config.json
具体示例如下
Knight build --run-config config.json
Knight quant --run-config config.json
Knight compile --run-config config.json
Knight run --run-config config.json
Knight profiling --run-config config.json
在json配置文件中可定义”quant”, ” compile”, ”run”, ”profiling” 字段，不要求包含所有的字段，根据需要执行的流程进行配置即可。
执行Knight build 需要定义”quant”, ” compile”字段，示例如下:
{
"chip": TX5336AV200,
"quant": {
"model": "resnet18.onnx",
"infer-func": " infer_resnet18",
"run-mode": “quant”,
"output-dequant": false,
"dump": true,
"save-dir": "output",
"user-defined-script": "model_define.py",
input-configs:[
{
"input_name": "input1",
"data_dir": "path/to/img_data",
"color_space": “BGR”,
"mean": [0, 0, 0],
"std": [255.0, 255.0, 255.0]
}]
"compile": {
"onnx": "output/resnet18_quantized.onnx",
"save-dir": "output/"
}
}
当执行如下命令时，则仅读取”quant”字段信息，并执行量化操作。
Knight quant --run-config config.json
当同时指定config配置文件和命令行参数时，则命令行参数生效，优先级高于配置文件，示例如下。
Knight quant --run-config config.json --bit-width 16
当执行Knight build则连续执行量化”quant”和 编译” compile”两个步骤，此时若需要同时使用命令行，则需要增加quant或compile前缀，示例如下。
Knight build --run-config config.json --quant.bit-width 16
--compile.save-dir “/tmp”
2.5. Knight compare工具
为了方便定位产生精度问题的算子，我们可以通过对比浮点-量化算子或者量化-模拟器算子的输出。
Compare工具给出了两种精度指标，MRE和余弦相似度。此外还提供了均方根误差（rmse）,最大单点误差（maxdiff），有偏性（bias），参考如下：
mre: 平均相对误差, 数值越大，误差越大
cos: 余弦相似度,数值越小，误差越大
rmse: 均方根误差 ,数值越大，误差越大
maxdiff: 单点最大误差(m1/m2),数值越大，误差越大
bias: 有偏性（b1,b2),第一个数据大，表示数据偏向右边。第二个数据大，表示数据偏向左边。
Compare工具使用前，需要完成模型转换和模拟器推理，Compare工具支持量化前后精度比对（量化-浮点），定点模型推理结果和模拟推理结果数据比对（量化-模拟器），以及模拟器推理结果和模拟库推理结果比对（模拟器-模拟库）三种数据比较方式。
2.5.1. 参数说明
2.5.2. 使用示例
示例一：量化-浮点精度对比
步骤一：量化(需要指定dump 为true)
Knight build -rc /TS-KnightDemo/Samples/resnet18_config.json
步骤二：使用Knight compare逐层数据比对
Knight --chip TX5368AV200 compare -qd /TS-KnightDemo/output/resnet18/quant
示例二：量化-模拟器数据对比
步骤一：量化模型
Knight build -rc /TS-KnightDemo/Samples/resnet18_config.json
命令运行完毕后，会保存如下文件，作为模拟器的输入。 /output/resnet18/quant/inputs/x.bin
步骤二：仿真模型
Knight run --model /TS-KnightDemo/output/resnet18/rne/resnet18_quantize_r.tsmodel \
--input /TS-KnightDemo/output/resnet18/quant/inputs/x.bin \
--format nchw \
--save-dir /TS-KnightDemo/output/resnet18/rne
步骤三：量化-模拟器数据比较
knight compare -qd /TS-KnightDemo/output/resnet18/quant -sd /TS-KnightDemo/output/resnet18/rne
示例三：两个模拟器输出结果对比
数据准备参考上一节的模拟器数据准备。
Knight compare -sd /TS-KnightDemo/output/resnet18/rne**:**/output/resnet18/rne
示例四：详细数据比较
Knight compare -qd /TS-KnightDemo/output/resnet18/quant/ -on fc -sl 2 -si
示例五：按照指定精度字段排序
Knight compare -qd /TS-KnightDemo/output/resnet18/quant/ **--no-cos --no-mre --rmse --maxdiff --sort rmse**
示例六：保存比较结果
将所有算子的量化-浮点比较直方图输出到tmp/result目录中
保存折线图命令
保存的文件如下
其中折线图为plot_result.png, plot_out_name_idx.txt保存了折线图里output index和output name的映射关系。
示例七：选择要比较的算子类型
Knight compare -qd /TS-KnightDemo/output/resnet18/quant --op-type Conv,Gemm
示例八：直方图比较
要显示直方图，需要完成以下环境配置
在宿主机开放权限，允许所有用户访问X11 的显示接口：
如果没有安装X11，请执行如下命令:
如果$HOME目录下没有.Xauthority文件，创建空文件touch .Xauthority并执行：
在宿主机每一次开机时执行xhost +
在启动容器时，必须使用root用户权限，同时需额外添加以下命令：
-u root
-e DISPLAY=$DISPLAY
-v /tmp/.X11-unix:/tmp/.X11-unix:rw
-v $HOME/.Xauthority:/root/.Xauthority
--net host
运行示例
docker run -v localhost_dir:container_dir -u root --net host -e
DISPLAY=$DISPLAY -v /tmp/.X11-unix:/tmp/.X11-unix:rw -v
$HOME/.Xauthority:/root/.Xauthority -u root -it ts.knight:xxx
/bin/bash
执行以下Knight compare命令：

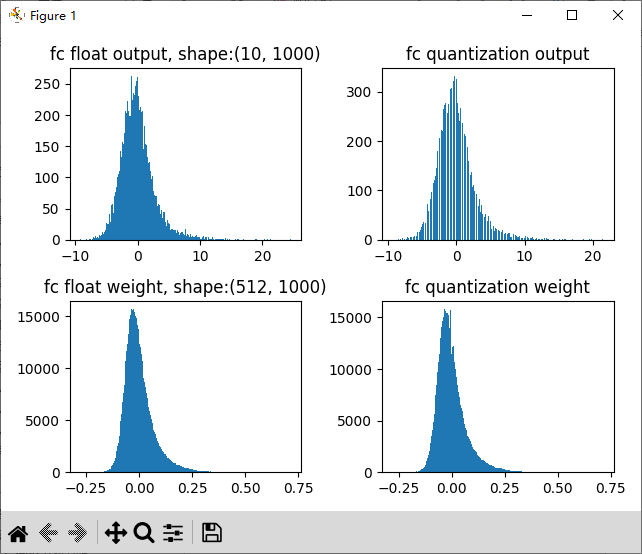

输出示例如上图所示，左上为浮点算子输出的直方图，左下为浮点算子的权重直方图。右上为量化算子输出的直方图， 右下为量化算子的权重直方图。

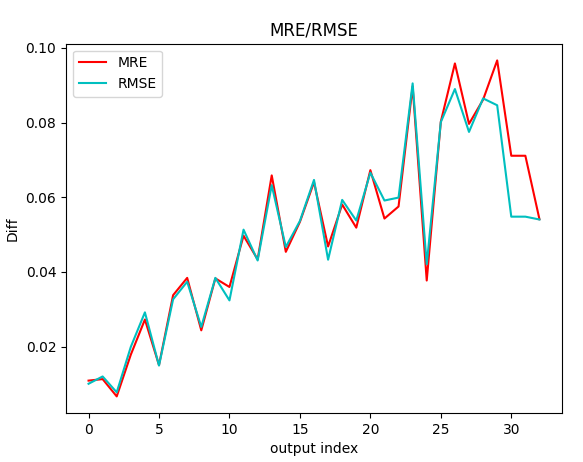

显示折线图示例如下：
2.6. 小工具介绍
2.6.1. show_sim_result工具
show_sim_result用来显示模拟器输出文件里的数据，同时支持将模拟器的输出数据保存到*.npy文件中。
2.6.1.1. 参数说明
参数名称 |
必需/可选 |
默认值 |
说明 |
|---|---|---|---|
-sd或 --sim-data |
必选 |
无 |
指定模拟器输 出文件或者模拟器数据的保存路径。 如果指 定的是目录，则会将此目录下的模拟 器输出的*_p.txt文件转化为*.npy文 件并保存到—save-dir指定的目录下。 注：此目录下的*_hwc_p.txt文 件因为和*_p.txt文件的数据完全相同 ，只是数据排布不同，因此只会在没 有对应的*_p.txt文件的情况下转换。 |
--save-dir |
可选 |
无 |
指定*.npy文件的保存路径。 如果—sim-data指定的 是路径，则此选项为必选。 如果—sim-data指定的是文 件，则此选项非必选。无此选项时会 在终端上输出文件的数据，有此选项 时会将文件内容保存为*.npy文件。 输出文件名格式： 文件主名和输 入文件名一致，扩展名改为*.npy。 |
-i或 --index |
可选 |
无 |
在显示数据 时，指定要显示的数据的索引范围。 --index所指定 的索引个数<=数据维度个数。第一个 索引范围对应数据第0维度，第二个索 引范围对应数据第1维度，以此类推。 格 式：逗号分隔，索引范围列表。 索引范围格式: 1. < n>，一个数字，表示某维度第n组数据 2.<start>-<end>，表示[start, end] 3.<start>-，一个数字带一 个减号，表示[start,<该轴的最大值 >]。例如，数据形状[1,3,224,224], 则--index 0,1,2,3-表 示的数据索引范围为[0,1,2,3:223]。 缺省：显示全部数据。 注：此选项只 适用于--sim-data指定文件的时候。 |
-fmt或 --format |
可选 |
nchw |
指定输出数据的维度排列格式 支持两种格式：
|
-h或--help |
可选 |
无 |
显示帮助信息。 |
2.6.1.2. 使用示例
示例一:显示文件内容
示例二：指定索引范围
示例三：转换所有模拟器结果为*.npy文件
2.6.2. model_modifier工具
model_modifier用来裁剪onnx模型。
2.6.2.1. 参数说明
参数名称 |
必需/可选 |
默认值 |
说明 |
|---|---|---|---|
-sd或 --sim-data |
必选 |
无 |
指定模拟器输 出文件或者模拟器数据的保存路径。 如果指 定的是目录，则会将此目录下的模拟 器输出的*_p.txt文件转化为*.npy文 件并保存到—save-dir指定的目录下。 注：此目录下的*_hwc_p.txt文 件因为和*_p.txt文件的数据完全相同 ，只是数据排布不同，因此只会在没 有对应的*_p.txt文件的情况下转换。 |
--save-dir |
可选 |
无 |
指定*.npy文件的保存路径。 如果—sim-data指定的 是路径，则此选项为必选。 如果—sim-data指定的是文 件，则此选项非必选。无此选项时会 在终端上输出文件的数据，有此选项 时会将文件内容保存为*.npy文件。 输出文件名格式： 文件主名和输 入文件名一致，扩展名改为*.npy。 |
-i或 --index |
可选 |
无 |
在显示数据 时，指定要显示的数据的索引范围。 --index所指定 的索引个数<=数据维度个数。第一个 索引范围对应数据第0维度，第二个索 引范围对应数据第1维度，以此类推。 格 式：逗号分隔，索引范围列表。 索引范围格式: 1. < n>，一个数字，表示某维度第n组数据 2.<start>-<end>，表示[start, end] 3.<start>-，一个数字带一 个减号，表示[start,<该轴的最大值 >]。例如，数据形状[1,3,224,224], 则--index 0,1,2,3-表 示的数据索引范围为[0,1,2,3:223]。 缺省：显示全部数据。 注：此选项只 适用于--sim-data指定文件的时候。 |
-fmt或 --format |
可选 |
nchw |
指定输出数据的维度排列格式 支持两种格式：
|
-h或--help |
可选 |
无 |
显示帮助信息。 |
2.6.2.2. 使用示例
model_modifier --model /TS-KnightDemo/Samples/resnet18/models/onnx_model/resnet18.onnx --submodel-name reset18_bn1_layer1_1_relu_1 --input-names bn1 --output-names layer1_1_relu_1 --save-dir ./
2.6.3. model_info工具
model_info工具用来显示量化后的ONNX模型的量化参数信息以及输出层反量化系数。
2.6.3.1. 参数说明
2.6.3.2. 使用示例
model_info -m /TS-KnightDemo/output/resnet18/rne/resnet18_quantize.onnx -ds
2.6.4. model_check.py工具
用户执行完量化命令和编译命令后，可使用该脚本进行检查点2，检查点3（参见章节1.3.2）结果验证。
容器内/TS-Knight-software/tools/model_check/model_check.py 参数说明如下表所示：
2.6.4.1. 参数说明
参数名称 |
必选/ 可选 |
默认值 |
参数说明 |
|---|---|---|---|
-h/--help |
可 选 |
无 |
查看帮助信息 |
-qo/--quant-output |
必选 |
无 |
执行量化命令时后模型保存目录。 ONNX 量化命令需要指定参数--dump, 此时 --quant-output需指定为{--save_dir} /dump，或者拷贝该路径内文件到其他路 径时，也可指定相应的路径，需要保证d ump并列的目录下有量化后的onnx模型； |
-co/--compile-output |
必 选 |
无 |
执行编译命令时结果保存目录 |
-fmt/--format |
可 选 |
自动根据量 化输入数据 类型判断 |
输入数据format, 取值范围 ["nchw","nhwc"] |
-r/--run-mode |
可 选 |
0 |
取值范围[0,1] 0: 表示仅对比 量化后结果和模拟器结果（检查点1）； 1: 表示对比量化 后结果和模拟器结果（检查点1），以及 模拟器结果和模拟库结果（检查点2）。 |
2.6.4.2. 使用示例
步骤一：完成量化编译
Knight build -rc /TS-KnightDemo/Samples/configs/resnet18_build_config.json
步骤二：验证模型正确性
python model_check.py --quant-model /output/resnet18_onnx/quant/resnet18_quantize.onnx \
--compile-model /output/resnet18_onnx/rne/resnet18_quantize_r.tsmodel
2.7. 算子介绍
Knight工具链中支持的算子有2类：
高效算子：运行在RNE硬件单元上，执行效率高；
通用算子：运行在CPU等通用计算硬件单元上，执行效率相比于高效算子低，用户模型中经常使用且
RNE硬件单元不支持，Knight工具链出厂时已支持；
各芯片支持的高效算子、通用算子请参见相应芯片的《TS.Knight-xxx-RNE编译器算子规格表》和《TS.Knight-xxx量化算子规格表》。
2.8. FAQ
2.8.1. 退出docker容器后恢复工作环境
【问题描述】
退出docker容器后如何恢复工作环境?
【解决方法】
可重启容器，然后进入容器以恢复工作环境。
2.8.2. Knight命令行重复输入--chip
【解决方法】
当输入两次及以上的-ch/--chip参数时，第一次配置的芯片型号生效，示例如下。
2.8.3. docker权限问题
【问题描述】
如果出现“Got permission denied while trying to connect to the Docker daemon socket at unix:///var/run/docker.sock”
【解决方法】
可能是因为用户没有权限启动docker服务，请联系管理员开通权限。
2.8.4. Knight容器能否使用非root权限启动
【问题描述】
Knight容器能否使用非root权限启动？
【解决方法】
Knight容器默认使用root用户启动，同样可以支持使用非root权限启动，启动命令如下：
2.8.5. Knight镜像如何增量更新
【问题描述】
由于Knight镜像中包含多个模块，若仅有一个模块进行了更新修改，如何增量更新Knight镜像？
【解决方法】
首先启动Knight容器：
docker run --name=knight_docker -it ts.knight:xxx /bin/bash
将需要更新的模块文件在宿主机上的目录${host_module_file}拷贝到Knight容器中相应目录${docker_module_dir}下，命令示例如下：
docker cp ${ host_module_dir} 容器ID: ${docker_module_dir}
将容器保存为新镜像，命令示例如下：
docker commit 容器ID ts.knight-new:xxx
2.9. 附录
json配置文件
如下是包含”quant”和”compile”字段的json配置文件示例参考，详细信息请参考《TS.Knight-量化使用指南》和《TS.Knight-编译仿真性能分析使用指南》。
{
//可选，默认和--default-chip一致(默认为TX5368AV200)
"chip": <芯片型号>,
//可选，类型：bool，默认false,表示开启量化精度比对
"disable-compare": false,
//可选，类型：bool，默认false,表示开启模型正确性验证
"disable-model-check":false,
"quant": {
// 待量化模型所属框架类型。类型：string，可选，默认"onnx",
取值范围[onnx, pytorch, caffe,paddle, tensorflow]
"framework": "onnx",
// 指定模型文件，若为ONNX格式则指ONNX模型文件。类型：string，必选
"model": "resnet18.onnx",
// 模型权重文件，类型：string，可选，默认None
"weight": None,
// 前向推理函数名称。类型：string，可选，默认"infer_auto"
"infer-func": "infer_auto",
//量化输入数据路径，类型：string，可选
"data": "path/data_dir",
//量化位宽，类型：int，可选，默认8，取值范围[8, 16]
"bit-width": 8,
//量化时模型执行推理次数，类型：int，可选，默认1
"iteration": 200,
//量化模型时加载量化数据的batchsize大小。类型：int，可选，默认1
"batch-size": 16,
//设置量化后模型的batchsize。类型：int，可选，默认1
"ir-batch": 1,
//日志级别。类型：int，可选，默认3
"log-level": 3,
//计算激活系数方式。类型：string，可选，默认kl
"quant-mode": “kl” ,
//仅在quant-mode设置为percentile时生效，设定量化百分位。类型：string，可选，默认0.99999
"percent": 0.99999,
//量化模式。类型：string，可选，默认quant，可选范围[“quant”,”infer”,”convert”,”compare”,”auto_quant”]
"run-mode": “quant”,
//指定量化后模式输入数据类型。类型：string，可选，默认None
"quantize-input-dtype": None,
//存放量化scale信息的json文件路径。类型：string，可选，默认None
"load-scale-json": None,
//是否增加反量化。类型：bool，可选， 默认false
"output-dequant": false,
//指定Tensorflow模型量化开始节点名。类型：string，可选，默认None
"start-node-names": None,
//指定Tensorflow模型量化结束节点名。类型：string，可选，默认None
"end-node-names": None,
//仅量化Tensorflow模型时使用，指定后当输入format为4维NHWC，转出的onnx模型从输入开始的format都为NCHW。类型：bool，可选，默认false
"convert2chw": false,
//输入数据shape,仅针对Paddle模型。类型：list，可选，默认None
"input-shapes": None,
//指定量化后模型保存路径。类型：string，可选，默认"/TS-KnightOutput/QuantOnnx/"
"save-dir": "/TS-KnightOutput/QuantOnnx/",
//设置生成模型对应的混合量化模板json配置文件。类型：string，可选，默认None
"generate-template":None,
//混合量化json文件路径。类型：string，可选，缺省None
"mix-config": None,
//指定输入后需要增加的BN算子的方差。类型：string，可选，缺省None
"std": 0, 0, 0,
//指定输入后需要增加的BN算子的均值。类型：string，可选，缺省None
"mean": 255.0, 255.0, 255.0,
//指定用户自定义的python脚本，用于加载推理函数、加载pytorch模型定义。类型：string，可选，缺省None
"user-defined-script": “path/model_define.py”,
//量化并行cpu数。类型：int，可选，默认5
"cpu-num": 5,
//scale统计直方图缓存文件路径，设置该参数，则会加载缓存文件，跳过scale计算前向推理过程。类型：string，可选，默认None
"cache-distribution": None,
//是否对Concat，Stack和ScatterND类型的算子进行系数统一。类型：bool，可选，缺省false
"unify-input-scale": false,
//设置lut表格长度。类型：int，可选，默认10, 取值范围[8, 9, 10, 11,
12]
"lut-len": 10,
//生成混合量化模板时使用。类型：float，可选，默认0.5
"auto-mix-ratio":0.5,
//指定混合量化模板生成策略。类型：string，可选，默认
initial，取值范围['HAWQ', 'IOhigh', 'initial']
"auto-mix-strategy": “initial”,
//数据预处理
"input-configs":[
{
// onnx模型输入名称，必选
"input_name": "input",
// 输数据类型，必选，取值范围[Image,Numpy],
"quant_data_format": "Image",
// 输入图像的路径，必选
"data_dir": "path/to/img_data",
// onnx模型需要的图像格式，取值范围[BGR,RGB]，可选，默认BGR,
"color_space": "BGR",
// 均值，可选，quant_data_format为Image时需要配置
"mean": [0, 0, 0],
// 方差，可选，quant_data_format为Image时需要配置
"std": [255.0, 255.0, 255.0],
}]
}
"compile": {
// onnx神经网络模型文件路径。类型：string，可选
"onnx": "path",
// 保存路径。类型：string，可选，默认"onnx"
"save-dir": "path",
// 日志级别。类型：int，取值范围[0,1,2,3]，可选，默认3
"log-level": "3",
// 指示是否对ddr做优化。类型：int，取值范围[0,1,2]，可选，默认1
"opt-ddr": "1",
//设置该参数时，打开input blobs mem是否独立于blobs mem的开关
指示是否对ddr做优化。类型：bool,可选，默认false
"input-indep": "0",
//此参数控制用户可使用的硬件资源大小, 取值范围["little","middle",
"big", "super"]，可选，默认"super"
"hardware-resource-mode": "super"
}}
