6. SDK使用指南

本文档旨在帮助用户快速了解RNE库的使用流程，以期达到快速上手的目的。

名称解释

术语

说明

Knight

清微骑士工具链英文名称

CGRA

粗粒度可重构阵列处理器

RNE

可重构神经网络加速引擎

FSPM

CGRA芯片内部数据缓存

WSPM

CGRA芯片权重数据缓存

MSPM

CGRA芯片量化参数缓存

DDR

CGRA芯片外部数据缓存

DMA

直接存储器访问功能

RCCN

可重构矩阵计算功能

RCVT

可重构向量计算功能

RDMA

读DMA功能

WDMA

写DMA功能

通用算子层

CPU中执行的算子操作层

高效算子层

NPU中执行的算子操作层

6.1. RNE库介绍

RNE库包含模拟库 RNE-SIM-Lib 和板端运行库 RNE-RT-Lib。

RNE模拟库提供在 linux pc 下模拟正常网络推理所需的API，方便用户在PC端 构建开发调试NN相关的算法原型，使用户在没有硬件环境的情况下也能进行快速的NN模型算法原型开发。以及模拟调试某些在板端发现的NN相关问题。

RNE板端运行库提供网络在板端推理所需的API，用户可以通过加载运行库，完成在板端的部署。

备注

下文提及的库，默认都为RNE库，以 TX5368AV200 平台示例，下文不再特殊说明。

6.1.1. 库结构

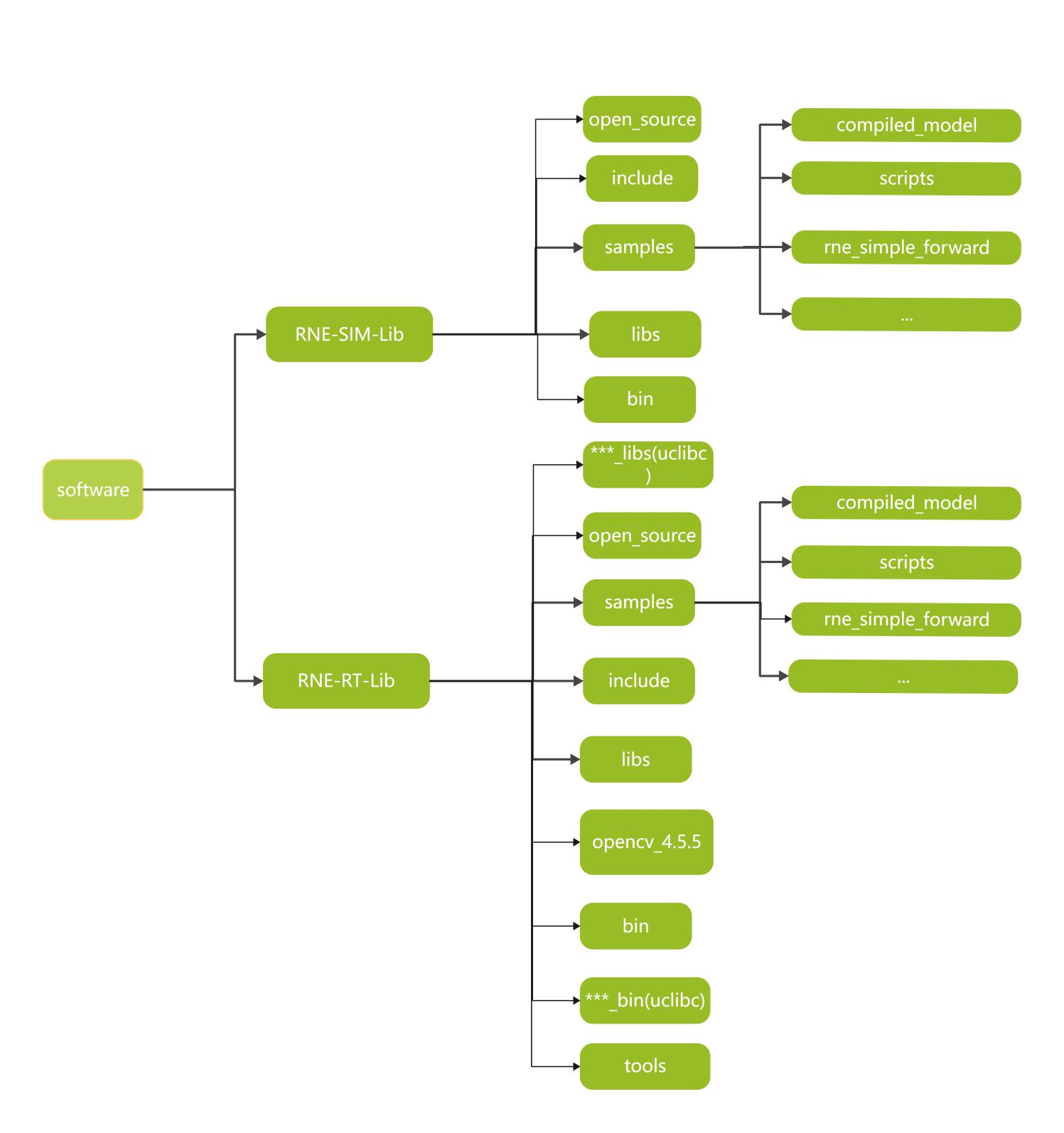

pipeline

库结构图

6.1.2. RNE-SIM-Lib

pipeline

RNE-SIM-Lib目录结构

如图 1‑2所示，RNE-SIM-Lib由samples、open_source、include、bin和libs和文件夹构成，五个文件夹下对应的内容如下表所示：

文件夹

描述

samples

示例程序

include

库对应的头文件

libs

静态模拟库

open_source

开源代码

bin

动态模拟库
pipeline

include和libs详细结构图

根据图 1‑3所示，模拟库（libs）共有librne_common.a、librne_pal_sim.a、librne_rt_g3.a和librne_vm.a四个库组成，include中是库对应的头文件，两者的对应关系描述如下表所示：

libs

头文件

librne_common.a

ts_type.h

ts_rne_type.h

ts_rne_log.h

ts_rne_nn_input.h

ts_rne_nn_output.h

ts_rne_version.h

ts_rne_time.h

ts_rne_nn_thread.hpp

ts_rne_thread_safe_queue.hpp

librne_vm.a

无

librne_rt_g3.a

对应头文件为：

ts_rne_c_api.h

ts_rne_device.h

librne_pal_sim.a

ts_rne_plat_port.h

备注

librne_rt_g3.a在不同产品有所差异：

TX510x对应的为librne_rt_g1.a。

TX5368x_TX5339x_TX5335x、TX5215x_TX5239x200_TX5239x220_TX5239x300和TX5112x_TX5239x201、TX5336x_TX5256x对应的为librne_rt_g3.a。

bin下动态库和libs静态库一一对应，此处不再做特殊说明。

pipeline

Samples详细结构图

如图所示，samples共有compiled_model、scripts和rne_simple_foward等文件夹构成，各个文件夹描述如下表所示：

samples

描述

compiled_model

编译器编译生成的二进制部署资源

scripts

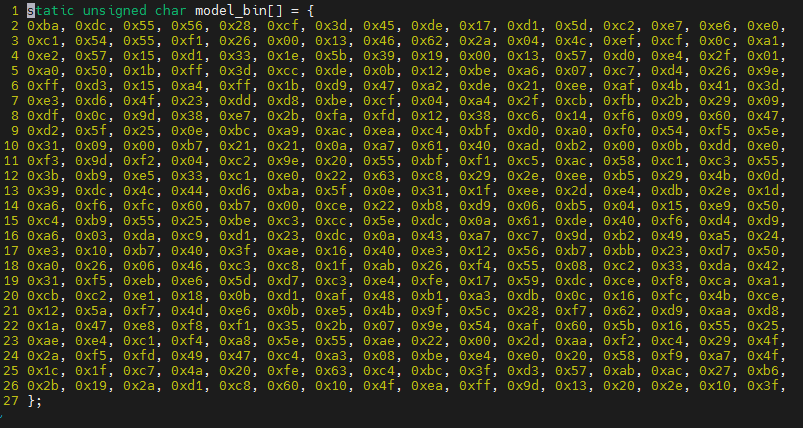

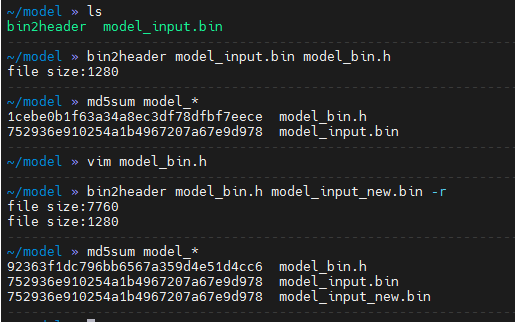

bin2header实现二进制文件到头文件的转化。详细用法见FAQ

rne_e2e_example.sh 执行典型sample的脚本，关联sample为rne_simple_forward

rne_e2e_example_cm.sh 执行指定sample的脚本

rne_si mple_forward

调用库实现典型网络推理的sample

...

其他sample参考第6章节

6.1.3. RNE-RT-Lib

pipeline

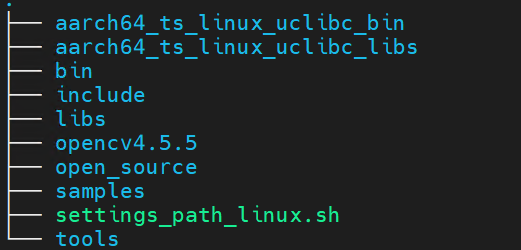

RNE-RT-Lib目录结构图

如图所示，RNE-RT-Lib由samples、open_source、include、bin和libs等文件夹构成，九个文件夹下对应的内容如下表所示：

文件夹

描述

samples

示例程序

include

库对应的头文件

libs

glibc静态运行时库

open_source

开源code

aarch64_ts_linux_uclibc_libs

uclibc静态运行时库

opencv4.5.5

opencv4.5.5 libs与include

bin

glibc动态运行时库

aarch64_ts_linux_uclibc_bin

uclibc动态运行时库

tools

小工具
pipeline

include和libs详细结构图

根据图所示，板端运行库（libs）共有librne_common.a、librne_pal_linux_a53.a和librne_rt_g3.a三个库组成，include中是库对应的头文件，两者的对应关系描述如下表所示：

libs

头文件

librne_common.a

ts_type.h

ts_rne_type.h

ts_rne_log.h

ts_rne_nn_input.h

ts_rne_nn_output.h

ts_rne_version.h

ts_rne_time.h

ts_rne_nn_thread.hpp

ts_rne_thread_safe_queue.hpp

librne_rt_g3.a

对应头文件为：

ts_rne_c_api.h

ts_rne_device.h

librne_pal_linux_a53.a

ts_rne_plat_port.h

备注

librne_rt_g3.a在不同产品有所差异：

TX510x对应的为librne_rt_g1.a。

TX5368x_TX5339x_TX5335x、TX5336x_TX5256x、TX5215x_TX5239x200_TX5239x220_TX5239x300和TX5112x_TX5239x201对应的为librne_rt_g3.a。

librne_pal_linux_a53.a在不同产品有所差异：

TX510x对应的为linux_pal_ck805.a。

TX5368x_TX5339x_TX5335x对应的为librne_pal_linux_a53.a。

TX5336x_TX5256x、TX5215x_TX5239x200_TX5239x220_TX5239x300和TX5112x_TX5239x201对应的为librne_pal_linux_a7.a。

uclibc版本下库的名称与glibc版本下相同，此处不再做特殊说明。

*bin下动态库和*libs静态库一一对应，此处不再做特殊说明。

pipeline

samples详细结构图

根据图所示，samples共有compiled_model、scripts和rne_simple_forward等文件夹构成，各个文件夹描述如下表所示：

samples

描述

compiled_model

编译器编译生成的二进制部署资源

scripts

bin2header实现二进制文件到头文件的转化。 详细用法见 FAQ

rne_e2e_example.sh 执行典型sample的脚本，关联sample为rne_simple_forward

rne_e2e_example_cm.sh 执行指定sample的脚本

rne_simple_forward

调用库实现典型网络推理的sample

...

其他sample参考 samples说明

6.2. API介绍

SDK提供了一些不同方面的API，包含基本接口、时间接口、日志接口、版本接口、VPE接口、输入输出接口、高级内存接口、通用算子接口、异步接口、多核相关接口等，涉及到以下头文件。

头文件

API说明

ts_rne_c_api.h

包含了N N层的API，提供了与RNE相关的函数和结构体的声明。

ts_rne_device.h

提供 了与RNE设备层相关的API，用于管理和控制RNE设备。

ts_rne_log.h

包含 了与SDK日志相关的API，用于打印和管理日志信息。

ts_rne_version.h

提供了获取SDK版本信息的API。

ts_rne_plat_port.h

定义了SDK底层 数据结构，可能包含与平台相关的接口和类型定义。

ts_rne_time.h

提供 了与SDK时间相关的API，用于获取和处理时间信息。

ts_rne_type.h

定义了SDK中使用的一些类型和数据结构。

ts_rne_nn_input.h

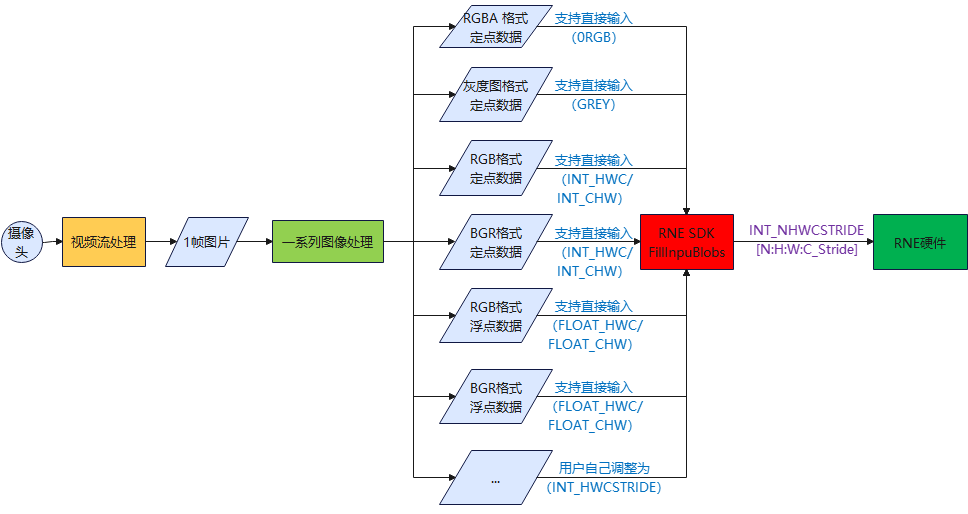

提供了 填充NN层输入blobs相关的API，用于准备输入数据。

ts_rne_nn_output.h

提供 了填充NN层输出addr相关的API，用于获取输出数据。

ts _rne_nn_thread.hpp

用于异步调用多个网络 时使用的头文件，提供了多线程相关的功能和接口。

ts_rne_thr ead_safe_queue.hpp

用于异步调用多个 网络时使用的头文件，提供了线程安全队列的实现。

ts_rne_vpe.h

包含了与图像处理 和视觉任务相关的函数、结构体或其他类型的声明。

ts_rne_type.h

包 含了与神经网络推理相关的类型定义、枚举常量等。

ts_type.h

包 含了与系统或库中使用的一些常见类型相关的定义。

备注

NN层是RNE设备层的上层，用户一般的使用只需要用到NN层的API，特殊情况下才需要用到底层的RNE设备层API。

6.2.1. 基础接口

6.2.1.1. TS_MPI_TRP_RNE_InitResourceByType

【描述】 初始化芯片资源。

【定义】

TS_S32 TS_MPI_TRP_RNE_InitResourceByType(RNE_TYPE_NAME_E type);

【参数】

参数名称

描述

输入/输出

type

芯片类型

输入

【返回值】

返回值

描述

非0

失败

0

成功

【所在头文件】

ts_rne_version.h

备注

此接口必须调用。

【举例】

参考samples。

6.2.1.2. TS_MPI_TRP_RNE_OpenDevice

【描述】

打开RNE设备并初始化RNE驱动。通过传入RNE_DRIVER_S结构体指针，可以设置相关的设备信息和配置参数。同时，需要传入一个函数指针，该函数用于注册所有的通用算子层。 该函数会根据传入的设备信息和配置进行设备的打开和初始化操作，并将相关的驱动句柄保存在RNE_DRIVER_S结构体中。在成功打开设备并初始化驱动后，可以进行后续的模型加载和推理操作。

【定义】

TS_S32 TS_MPI_TRP_RNE_OpenDevice(RNE_DRIVER *driver, TS_MPI_TRP_RNE_RegisterAllGpLayers registerGpLayers);

【参数】

参数名称

描述

输入/输出

driver

RNE驱动结 构体指针，用于传递RNE设备的相关信息和配置。

如果参数为NULL，则调 用内部默认driver相关配置，此参数传NULL即可。

输入

registe rGpLayers

函数指针，用于注册通用算子层。

如 果模型中不包含通用算子层，此参数可以为NULL。

输入

【返回值】

返回值

描述

非0

失败

0

成功

【所在头文件】

ts_rne_device.h

备注

此接口必须调用，且调用一次即可，多次调用无意义。此接口不支持线程互斥。

【举例】

参考samples。

6.2.1.3. TS_MPI_TRP_RNE_CloseDevice

【描述】

用于关闭RNE设备并释放相关资源。在完成模型加载、推理和卸载任务后，可以调用该函数来进行设备的关闭操作，以释放占用的资源。该函数会执行设备的关闭操作，并释放相关的驱动句柄和资源。

【定义】

TS_S32 TS_MPI_TRP_RNE_CloseDevice(TS_VOID);

【返回值】

返回值

描述

非0

失败

0

成功

【所在头文件】

ts_rne_device.h

备注

在调用该函数前，需要确保已经完成了所有的模型推理任务，并且不再需要使用RNE设备。调用一次即可，多次调用无意义。

【举例】

参考samples。

6.2.1.4. TS_MPI_TRP_RNE_DeviceIsOpened

【描述】

获取当前RNE设备的状态。

【定义】

TS_RNE_BOOL TS_MPI_TRP_RNE_DeviceIsOpened(TS_VOID);

【返回值】

返回值

描述

TS_TRUE

当前RNE设备为打开状态

TS_FALSE

当前RNE设备为关闭状态

【所在头文件】

ts_rne_device.h

6.2.1.5. TS_MPI_TRP_RNE_LoadModel

【描述】

用于加载RNE模型。通过传入RNE_NET_S结构体指针，可以设置模型的相关信息和配置参数。

该函数会根据传入的模型信息和配置进行模型的加载操作。在成功加载模型后，可以进行后续的推理任务。

【定义】

TS_S32 TS_MPI_TRP_RNE_LoadModel(RNE_NET_S *net);

【参数】

参数 名称

描述

输入/输出

net

指向RNE _NET_S结构体的指针，用于传递模型的相关信息和配置

输入

【返回值】

返回值

描述

非0

失败

0

成功

【所在头文件】

ts_rne_c_api.h

备注

调用此函数之前，必需要先调用TS_MPI_TRP_RNE_OpenDevice。

【举例】

参考samples。

6.2.1.6. TS_MPI_TRP_RNE_UnloadModel

【描述】

用于卸载RNE模型。通过传入RNE_NET_S结构体指针，可以设置模型的相关信息和配置参数，如模型文件路径、输入输出节点名称、模型类型等。

该函数会根据传入的模型信息和配置进行模型的卸载操作。在完成模型推理任务后，调用该函数可以释放占用的模型资源。

【定义】

TS_S32 TS_MPI_TRP_RNE_UnloadModel(RNE_NET_S *net);

【参数】

参 数名称

描述

输入/输出

net

指向RNE_NET_S结构体的指针，用于传递模型的相关信息和配置

输入

【返回值】

返回值

描述

非0

失败

0

成功

【所在头文件】

ts_rne_c_api.h

备注

在调用该函数前，需要确保已经完成了所有的模型推理任务，并且不再需要使用该模型。

【举例】

参考samples。

6.2.1.7. TS_MPI_TRP_RNE_Forward

【描述】

用于执行RNE模型的前向推理操作。通过传入RNE_NET_S结构体指针，可以设置模型的相关信息和配置参数。

该函数会根据传入的模型信息和配置进行模型的前向推理操作，并返回推理结果。推理结果以RNE_BLOBS_S结构体的形式返回，包含了模型输出的各个节点的数据。

【定义】

RNE_BLOBS_S *TS_MPI_TRP_RNE_Forward(RNE_NET_S *net);

【参数】

参数 名称

描述

输入/输出

net

指向RNE_ NET_S结构体的指针，用于传递模型的相关信息和配置

输入

【返回值】

返回值

描述

RNE_B LOBS_S*

若返回为NULL，则前向推理出现异常；

若网络的cpDeb ugLayerName不为空且能找到该调试层，则返回该调试层的输出；

否则返回网络的 最后结果，等同于函数TS_MPI_TRP_RNE_GetResultBlobs的返回值

【所在头文件】

ts_rne_c_api.h

备注

在调用该函数前，需要确保已经成功打开设备，加载了模型，并且准备好输入数据、权重或者量化数据。

【举例】

参考samples。

6.2.1.8. TS_MPI_TRP_RNE_OnceLoad

【描述】

用于执行RNE模型的一次前向推理操作，实现权重或者量化数据一次性加载到RNE内部存储空间。

【定义】

TS_S32 TS_MPI_TRP_RNE_OnceLoad(RNE_NET_S *net);

【参数】

参数 名称

描述

输入/输出

net

指向RNE_ NET_S结构体的指针，用于传递模型的相关信息和配置

输入

【返回值】

返回值

描述

非0

失败

0

成功

【所在头文件】

ts_rne_c_api.h

备注

只针对在编译器编译资源时，使用onceload方式编译的资源文件。在调用该函数前，需要确保已经成功打开设备，加载了模型，并且准备好权重或者量化数据。

【举例】

参考samples。

6.2.1.9. TS_MPI_TRP_RNE_GetBlobsBufSize

【描述】

获取网络blob数据缓存区大小。

【定义】

TS_U32 TS_MPI_TRP_RNE_GetBlobsBufSize(RNE_NET_S *net);

【参数】

参数 名称

描述

输入/输出

net

指向RNE_ NET_S结构体的指针，用于传递模型的相关信息和配置

输入

【返回值】

返回值

描述

1 ~ MAX

blob缓存数据大小，MAX为TS_U32的最大值

0

获取blob缓存数据大小失败

【所在头文件】

ts_rne_c_api.h

6.2.1.10. TS_MPI_TRP_RNE_CStride

【描述】

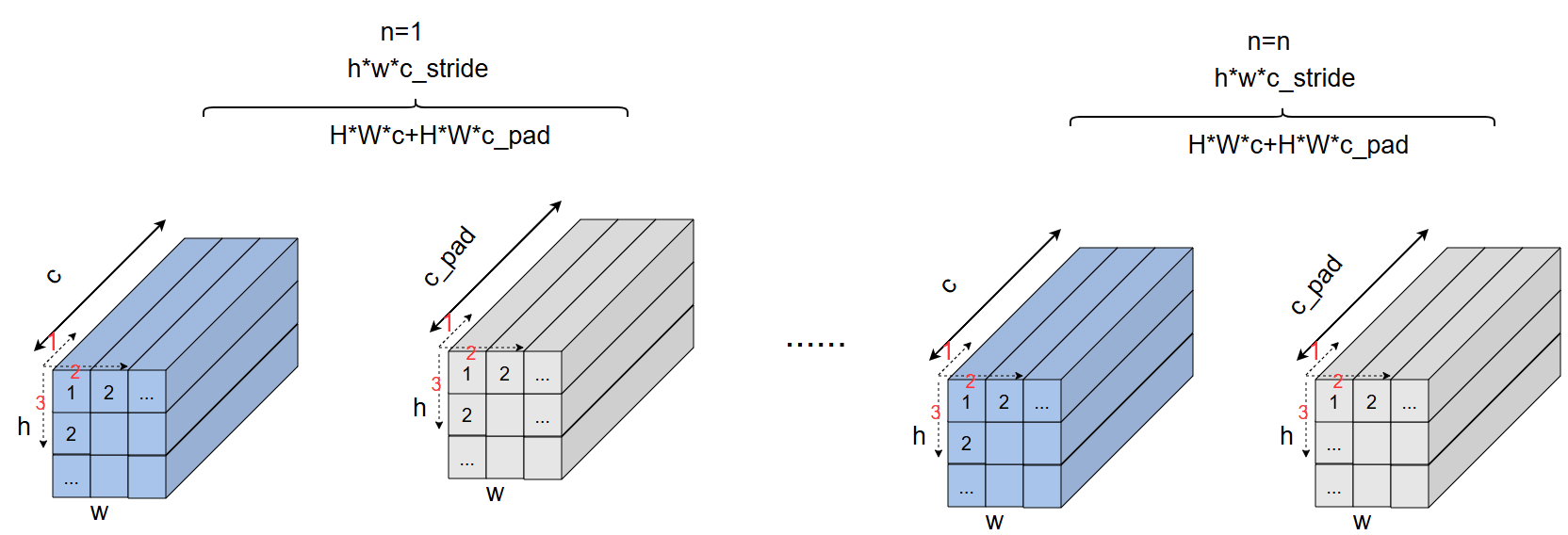

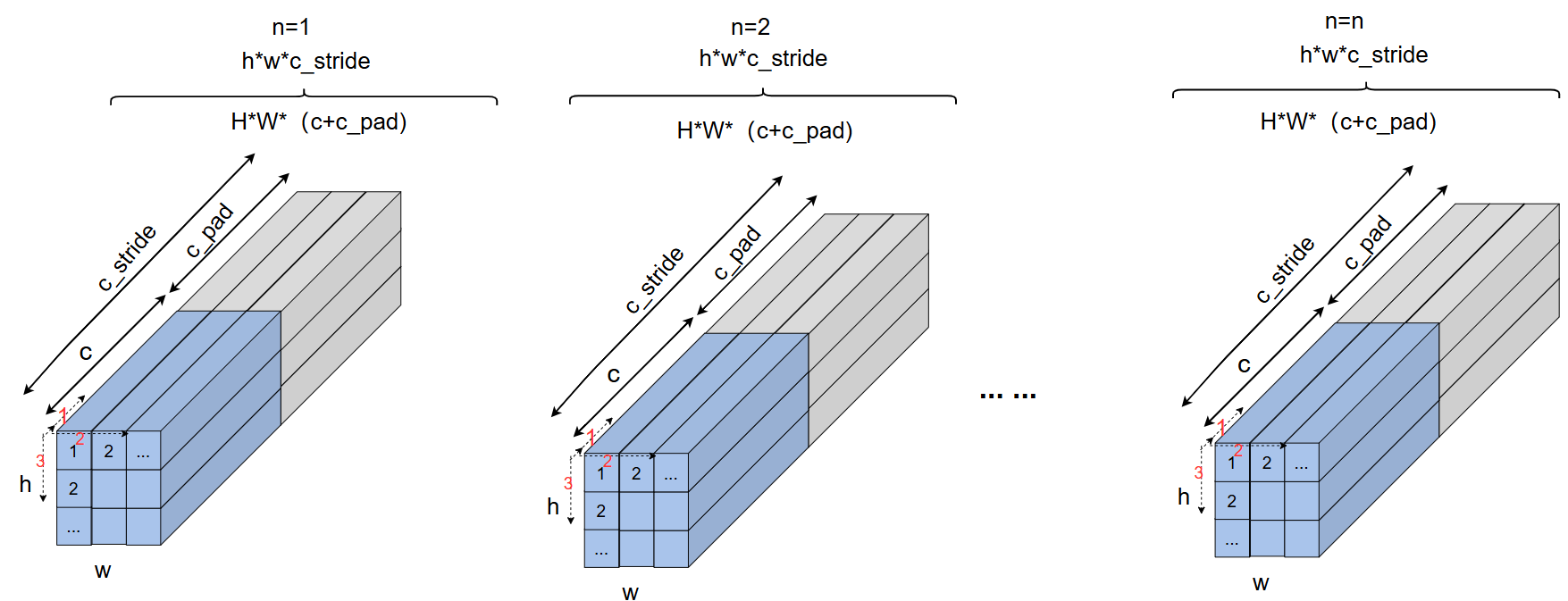

计算内存中数据按通道方向对齐后的通道数c_stride, 一般计算出的c_stride大于等于输入的channel数。

【定义】

TS_S32 TS_MPI_TRP_RNE_CStride(TS_S32 chan, TS_S32 bitNum, TS_RNE_BOOL isJoined);

【参数】

参数名称

描述

输入/输出

chan

通道数

输入

bitNum

数据位宽

输入

isJoined

是否是拼接的

输入

【返回值】

返回值

描述

1 ~ MAX

返回对齐后的通道数,MAX为TS_U32的最大值。

小于等于0

传参存在错误。

【所在头文件】

ts_rne_c_api.h

备注

根据位宽、通道数以及是否拼接，计算内存中数据按通道方向向上对齐后的通道数。该接口即将废弃，后续该功能将被TS_MPI_TRP_RNE_GetBlobCStride代替。

6.2.1.11. TS_MPI_TRP_RNE_GetBlobCStride

【描述】

该函数用于计算 blob 数据在 C 维度上的跨度，以便进行数据操作和内存布局的处理。

【定义】

TS_S32 TS_MPI_TRP_RNE_GetBlobCStride(RNE_BLOB_S * blob);

【参数】

参数名称

描述

输入/输出

blob

指向 RNE_BLOB_S 结构体的指针，表示要获取跨度的 Blob 数据。

输入

【返回值】

返回值

描述

1 ~ MAX

返回对齐后的通道数,MAX为TS_U32的最大值。

小于等于0

传参存在错误。

【所在头文件】

ts_rne_c_api.h

备注

需要在加载模型后调用。

【举例】

TS_S32 cStride = TS_MPI_TRP_RNE_GetBlobCStride(blobs->blob[idx]);

6.2.1.12. TS_MPI_TRP_RNE_GetResultBlobs

【描述】

获取网络推理结果或调试层的输出blobs。

【定义】

RNE_BLOBS_S *TS_MPI_TRP_RNE_GetResultBlobs(RNE_NET_S *net);

【参数】

参数名称

描述

输入/输出

net

指向RNE_NET_S 结构体的指针，用于传递模型的相关信息和配置

输入

【返回值】

返回值

描述

RNE_ BLOBS_S*

若网络init时的cpDebugLayerName不 为空,并且能找到该调试层，则返回该调试层的输出blobs指针；

否则返回网络的最后结果blobs指针

【所在头文件】

ts_rne_c_api.h

备注

需要在加载模型后调用。

6.2.1.13. TS_MPI_TRP_RNE_GetInputBlobs

【描述】

获取网络输入的blobs。

【定义】

RNE_BLOBS_S *TS_MPI_TRP_RNE_GetInputBlobs(RNE_NET_S *net);

【参数】

参数名称

描述

输入/输出

net

指向RNE_NET_S 结构体的指针，用于传递模型的相关信息和配置

输入

【返回值】

返回值

描述

RNE_BLOBS_S*

返回网络输入Blobs

【所在头文件】

ts_rne_c_api.h

备注

需要在加载模型后调用。

6.2.1.14. TS_MPI_TRP_RNE_GetHideBlobs

【描述】

获取隐藏层的blobs。

【定义】

RNE_BLOBS_S *TS_MPI_TRP_RNE_GetHideBlobs(RNE_NET_S *net);

【参数】

参数名称

描述

输入/输出

net

指向RNE_NET_S 结构体的指针，用于传递模型的相关信息和配置

输入

【返回值】

返回值

描述

RNE_BLOBS_S*

返回网络隐藏层Blobs

【所在头文件】

ts_rne_c_api.h

备注

需要在加载模型后调用。

6.2.1.15. TS_MPI_TRP_RNE_GetResVersion

【描述】

获取网络资源信息。

【定义】

const  TS_CHAR *TS_MPI_TRP_RNE_GetResVersion(RNE_NET_S *net);

【参数】

参数名称

描述

输入/输出

net

指向RNE_NET_S 结构体的指针，用于传递模型的相关信息和配置

输入

【返回值】

返回值

描述

const TS_CHAR*

网络资源信息

【所在头文件】

ts_rne_c_api.h

备注

需要在加载模型后调用。

6.2.1.16. TS_MPI_TRP_RNE_GetWeightSize

【描述】

获取权重数据和量化数据的总大小。

【定义】

TS_S64 TS_MPI_TRP_RNE_GetWeightSize(RNE_NET_S *net);

【参数】

参数名称

描述

输入/输出

net

指向RNE_NET_S 结构体的指针，用于传递模型的相关信息和配置

输入

【返回值】

返回值

描述

TS_S64

权重数据和量化数据的总大小

【所在头文件】

ts_rne_c_api.h

备注

需要在加载模型后调用。

6.2.1.17. TS_MPI_TRP_RNE_GetCfgSize

【描述】

获取指令文件的大小。

【定义】

TS_S64 TS_MPI_TRP_RNE_GetCfgSize(RNE_NET_S *net);

【参数】

参数名称

描述

输入/输出

net

指向RNE_NET_S 结构体的指针，用于传递模型的相关信息和配置

输入

【返回值】

返回值

描述

TS_S64

指令文件的大小

【所在头文件】

ts_rne_c_api.h

备注

需要在加载模型后调用。

6.2.1.18. TS_MPI_TRP_RNE_SetTimeout

【描述】

设置网络推理超时时间。

【定义】

TS_RNE_BOOL TS_MPI_TRP_RNE_SetTimeout(TS_S32 times);

【参数】

参数名称

描述

输入/输出

times

网络推理超时时间，单位：毫秒

输入

【返回值】

返回值

描述

TS_RNE_BOOL

成功或者失败

【所在头文件】

ts_rne_c_api.h

备注

调用此函数之前，必需要先调用TS_MPI_TRP_RNE_OpenDevice。此接口不适用于TX510x系列。

6.2.2. 时间接口

6.2.2.1. TS_MPI_TRP_RNE_NetBindTimeState

【描述】

用于网络绑定时间结构状态信息。

【定义】

TS_S32 TS_MPI_TRP_RNE_NetBindTimeState(RNE_NET_S *net, RNE_TIME_STATES_S *timeState);

【参数】

参数名称

描述

输入/输出

net

指向RNE_NET_S 结构体的指针，用于传递模型的相关信息和配置

输入

timeState

RNE_TIME_STATES_S数据

输入

【返回值】

返回值

描述

非0

失败

0

成功

【所在头文件】

ts_rne_c_api.h

【举例】

参考samples。

6.2.2.2. TS_MPI_TRP_RNE_StartSysTimer

【描述】

用于启动系统计时器。

【定义】

TS_S32 TS_MPI_TRP_RNE_StartSysTimer(TS_VOID);

【返回值】

返回值

描述

非0

失败

0

成功

【所在头文件】

ts_rne_time.h

【举例】

参考samples。

TS_MPI_TRP_RNE_InitTimeState

【描述】

用于初始化时间状态。

【定义】

TS_S32 TS_MPI_TRP_RNE_InitTimeState(const TS_S32 gpNum, RNE_TIME_STATES_S *timeState);

【参数】

参数名称

描述

输入/输出

gpNum

通用算子层总数，指定了要初始化的时间状态中 通用算子层的个数。

输入

timeState

指向 RNE_TIME_STATES_S 结构体的指针，用于存储初始化后的时间

状态信息。

输入

【返回值】

返回值

描述

非0

失败

0

成功

【所在头文件】

ts_rne_time.h

备注

初始化时间状态前必须已经启动系统计时器。

【举例】

参考samples。

6.2.2.3. TS_MPI_TRP_RNE_ReleaseTimeState

【描述】

用于释放时间状态。

【定义】

TS_S32 TS_MPI_TRP_RNE_ReleaseTimeState(RNE_TIME_STATES_S *timeState);

【参数】

参数名称

描述

输入/输出

timeState

RNE_TIME_STATES_S数据

输入

【返回值】

返回值

描述

非0

失败

0

成功

【所在头文件】

ts_rne_time.h

【举例】

参考samples。

6.2.2.4. TS_MPI_TRP_RNE_ResetTimeState

【描述】

用于重置时间状态。

【定义】

TS_S32 TS_MPI_TRP_RNE_ResetTimeState(RNE_TIME_STATES_S *timeState);

【参数】

参数名称

描述

输入/输出

timeState

指向 RNE_TIME_STATES_S 结构 体的指针，用于存储初始化后的时间状态信息。

输入

【返回值】

返回值

描述

非0

失败

0

成功

【所在头文件】

ts_rne_time.h

备注

重置时间状态前必须已经启动系统计时器，并且初始化时间状态。

【举例】

参考samples。

6.2.2.5. TS_MPI_TRP_RNE_GetSysTimeUs

【描述】

获取当前系统时间（微秒）。

【定义】

TS_U32 TS_MPI_TRP_RNE_GetSysTimeUs(TS_VOID);

【返回值】

参数名称

描述

输入/输出

TS_U32

us时间计数

输入

【所在头文件】

ts_rne_time.h

备注

获取系统时间前必须已经启动系统计时器，并且初始化时间状态。

6.2.2.6. TS_MPI_TRP_RNE_GetSysTimeMs

【描述】

获取当前系统时间（毫秒）。

【定义】

TS_U32 TS_MPI_TRP_RNE_GetSysTimeMs(TS_VOID);

【返回值】

参数名称

描述

输入/输出

TS_U32

ms时间计数

输入

【所在头文件】

ts_rne_time.h

备注

获取系统时间前必须已经启动系统计时器，并且初始化时间状态。

6.2.2.7. TS_MPI_TRP_RNE_GetTotalTime

【描述】

获取当前网络所有高效算子层和通用算子层的总耗时（微秒）。

【定义】

TS_U64 TS_MPI_TRP_RNE_GetTotalTime(RNE_TIME_STATES_S *timeState);

【参数】

参数名称

描述

输入/输出

timeState

指向 RNE_TIME_STATES_S 结构 体的指针，用于存储初始化后的时间状态信息。

输入

【返回值】

返回值

描述

TS_U64

总耗时

0

失败

【所在头文件】

ts_rne_time.h

备注

获取耗时前必须已经启动系统计时器，并且初始化时间状态。

【举例】

参考samples。

6.2.2.8. TS_MPI_TRP_RNE_GetTimeOfForward

【描述】

获取当前网络网络前向推理的总耗时（微秒）。

【定义】

TS_U64 TS_MPI_TRP_RNE_GetTimeOfForward(RNE_TIME_STATES_S *timeState);

【参数】

参数名称

描述

输入/输出

timeState

RNE_TIME_STATES_S数据

输入

【返回值】

返回值

描述

返回值

TS_U64

当前网络总耗时

TS_U32

0

失败

【所在头文件】

ts_rne_time.h

备注

获取耗时前必须已经启动系统计时器，并且初始化时间状态。

【举例】

参考samples。

6.2.2.9. TS_MPI_TRP_RNE_GetTimeAtGpLayer

【描述】

获取当前网络在指定通用算子层耗时（微秒）。

【定义】

TS_U64 TS_MPI_TRP_RNE_GetTimeAtGpLayer(RNE_TIME_STATES_S *timeState, TS_S32 layerType);

【参数】

参数名称

描述

输入/输出

timeState

RNE_TIME_STATES_S数据

输入

layerType

通用算子层layer type id

输入

【返回值】

返回值

描述

TS_U64

网络在指定通用算子层耗时

0

失败或者指定层是软件层

【所在头文件】

ts_rne_time.h

备注

获取耗时前必须已经启动系统计时器，并且初始化时间状态。

6.2.2.10. TS_MPI_TRP_RNE_GetTimeOfGpLayer

【描述】

获取当前网络在通用算子层耗时（微秒）。

【定义】

TS_U64 TS_MPI_TRP_RNE_GetTimeOfGpLayer(RNE_TIME_STATES_S *timeState);

【参数】

参数名称

描述

输入/输出

timeState

RNE_TIME_STATES_S数据

输入

【返回值】

返回值

描述

TS_U64

通用算子层耗时

0

失败或者指定层是软件层

【所在头文件】

ts_rne_time.h

备注

获取耗时前必须已经启动系统计时器，并且初始化时间状态。

【举例】

参考samples。

6.2.2.11. TS_MPI_TRP_RNE_GetTimeOfHwLayer

【描述】

获取当前网络在高效算子层耗时（微秒）。

【定义】

TS_U64 TS_MPI_TRP_RNE_GetTimeOfHwLayer(RNE_TIME_STATES_S *timeState);

【参数】

参数名称

描述

输入/输出

timeState

RNE_TIME_STATES_S数据

输入

【返回值】

返回值

描述

TS_U64

高效算子层耗时

【所在头文件】

ts_rne_time.h

备注

获取耗时前必须已经启动系统计时器，并且初始化时间状态。

6.2.3. 日志接口

6.2.3.1. TS_MPI_TRP_RNE_SetLogLevel

【描述】

用于设置日志级别。

【定义】

TS_VOID TS_MPI_TRP_RNE_SetLogLevel(RNE_LOG_E logLevel);

【参数】

参数名称

描述

输入/输出

logLevel

日志级别

输入

【所在头文件】

ts_rne_c_api.h

【举例】

参考samples。

6.2.3.2. TS_MPI_TRP_RNE_GetLogLevel

【描述】

用于获取当前日志级别。

【定义】

RNE_LOG_E TS_MPI_TRP_RNE_GetLogLevel(TS_VOID);

【返回值】

返回值

描述

RNE_LOG_E

log等级

【所在头文件】

ts_rne_c_api.h

6.2.3.3. TS_MPI_TRP_RNE_Debug

【描述】

Debug级别日志打印。

【定义】

TS_MPI_TRP_RNE_Debug(...)

【参数】

参数名称

描述

输入/输出

...

不定参数

输入

【所在头文件】

ts_rne_c_api.h

【举例】

TS_MPI_TRP_RNE_Debug("DEBUG\\n");

6.2.3.4. TS_MPI_TRP_RNE_Info

【描述】

Info级别日志打印。

【定义】

TS_MPI_TRP_RNE_Info(...)

【参数】

参数名称

描述

输入/输出

...

不定参数

输入

【所在头文件】

ts_rne_c_api.h

【举例】

TS_MPI_TRP_RNE_Info("INFO\\n");

6.2.3.5. TS_MPI_TRP_RNE_Warn

【描述】

Warn级别日志打印。

【定义】

TS_MPI_TRP_RNE_Warn(...)

【参数】

参数名称

描述

输入/输出

...

不定参数

输入

【所在头文件】

ts_rne_c_api.h

【举例】

TS_MPI_TRP_RNE_Warn("WARN\\n");

6.2.3.6. TS_MPI_TRP_RNE_Error

【描述】

Error级别打印宏定义。

【定义】

TS_MPI_TRP_RNE_Error(...)

【参数】

参数名称

描述

输入/输出

...

不定参数

输入

【所在头文件】

ts_rne_c_api.h

【举例】

TS_MPI_TRP_RNE_Error("ERROR\\n");

6.2.4. 版本接口

6.2.4.1. TS_MPI_TRP_RNE_GetSdkVersion

【描述】

获取当前SDK版本信息。

【定义】

const TS_CHAR *TS_MPI_TRP_RNE_GetSdkVersion(TS_VOID);

【返回值】

返回值

描述

constTS_CHAR

版本信息字符串指针

【所在头文件】

ts_rne_sdk_version.h

6.2.5. VPE接口

6.2.5.1. TS_MPI_TRP_RNE_VpeCreate

【描述】

创建图像格式转化所需要的指令集合。

【定义】

TS_RNE_VPE_HD * TS_MPI_TRP_RNE_VpeCreate(TS_S32 h, TS_S32 w, TS_S32, n_mode, RNE_IMG_CONVERT_MODE_E *mode);

【参数】

参数名称

描述

输入/输出

h

图像高度

输入

w

图像宽度

输入

n_mode

转化次数

输入

mode

转化格式的数组指针

输入

【返回值】

返回值

描述

NULL

失败

非NULL

成功初始化指令集合，返回指令集合的指针

【所在头文件】

ts_rne_vpe.h

【举例】

参考samples。

6.2.5.2. TS_MPI_TRP_RNE_VpeConvert

【描述】

对图像进行格式转化。

【定义】

TS_S32 TS_MPI_TRP_RNE_VpeConvert(TS_RNE_VPE_HD, vpe_hd, TS_VOID, dst, TS_VOID, src);

【参数】

参数名称

描述

输入输出

vpe_hd

指令集合指针

输入

dst

转化后的图像数据

输入

src

转化前的图像数据

输入

【返回值】

返回值

描述

非0

失败

0

成功

【所在头文件】

ts_rne_vpe.h

备注

需要先调用TS_MPI_TRP_RNE_VpeCreate生成指令集合。

【举例】

参考samples。

6.2.5.3. TS_MPI_TRP_RNE_VpeRelease

【描述】

释放指令集所占用的空间。

【定义】

TS_S32 TS_MPI_TRP_RNE_VpeRelease(TS_RNE_VPE_HD *vpe_hd);

【参数】

参数名称

描述

输入输出

vpe_hd

指令集合指针

输入

【返回值】

返回值

描述

非0

失败

0

成功

【所在头文件】

ts_rne_vpe.h

【举例】

参考samples。

备注

VPE相关函数只支持产品TX5336x_TX5256x_TX5256x系列。

6.2.6. 输入输出接口

TS_MPI_TRP_RNE_FillInputBlob

【描述】

填充网络输入blob。

【定义】

TS_S32 TS_MPI_TRP_RNE_FillInputBlob(RNE_NET_S *net, TS_S32 coreIdx, TS_VOID *input, TS_S32 blobIdx);

【参数】

参数名称

描述

输入/输出

net

指向RNE_NET_S 结构体的指针，用于传递模型的相关信息和配置

输入

coreIdx

多核index，默认为0

输入

input

输入input数据（数据未做cStride对齐）

输入

blobIdx

多blob index。

输入

【返回值】

返回值

描述

非0

失败

0

成功

【所在头文件】

ts_rne_nn_input.h

【举例】

参考samples。

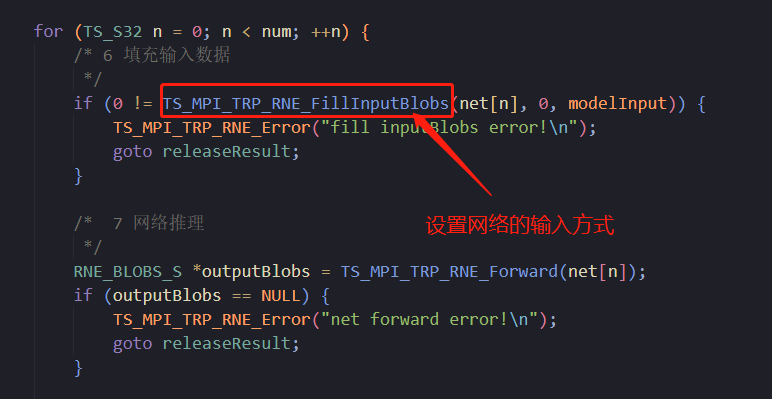

6.2.6.1. TS_MPI_TRP_RNE_FillInputBlobs

【描述】

填充网络输入blobs。

【定义】

TS_S32 TS_MPI_TRP_RNE_FillInputBlobs(RNE_NET_S *net, TS_S32 coreIdx, TS_VOID *input);

【参数】

参数名称

描述

输入/输出

net

指向RNE_NET_S 结构体的指针，用于传递模型的相关信息和配置

输入

coreIdx

多核index，默认为0

输入

input

输入input数据（数据未做cStride对齐）

输入

【返回值】

返回值

描述

非0

失败

0

成功

【所在头文件】

ts_rne_nn_input.h

【举例】

参考samples。

6.2.6.2. TS_MPI_TRP_RNE_DumpOutputBlob

【描述】

导出网络输出blob。

【定义】

TS_VOID *TS_MPI_TRP_RNE_DumpOutputBlobs(RNE_NET_S *net, TS_VOID *output);

【参数】

参数名称

描述

输入/输出

net

指向RNE_NET_S 结构体的指针，用于传递模型的相关信息和配置

输入

output

输出 output地址（用户自行控制此空间的申请释放）

输入

【返回值】

返回值

描述

TS_VOID

输出output

【所在头文件】

ts_rne_nn_output.h

备注

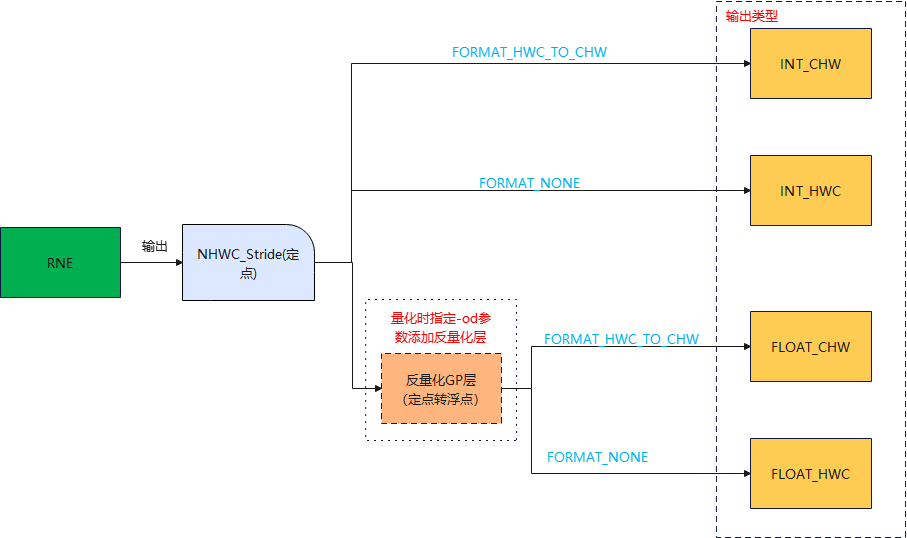

默认输出blobs格式为NHWC，当输出内存中格式需要NCHW格式时，此函数与RNE_NET_S结构体中的成员变量eOutputType一起使用，其中eOutputType赋值RNE_NET_OUTPUT_TYPE_FORMAT_NHWC_TO_NCHW。

【举例】

参考samples。

6.2.6.3. TS_MPI_TRP_RNE_DumpOutputBlobs

【描述】

导出网络输出blobs。

【定义】

TS_VOID *TS_MPI_TRP_RNE_DumpOutputBlobs(RNE_NET_S *net, TS_VOID *output,
TS_S32 blobIdx);

【参数】

参数名称

描述

输入/输出

net

指向RNE_NET_S 结构体的指针，用于传递模型的相关信息和配置

输入

output

输出 output地址（用户自行控制此空间的申请释放）

输入

blobIdx

多blob index。

输入

【返回值】

返回值

描述

TS_VOID

输出output

【所在头文件】

ts_rne_nn_output.h

备注

默认输出blobs格式为NHWC，当输出内存中格式需要NCHW格式时，此函数与RNE_NET_S结构体中的成员变量eOutputType一起使用，其中eOutputType赋值RNE_NET_OUTPUT_TYPE_FORMAT_NHWC_TO_NCHW。

【举例】

参考samples。

6.2.6.4. TS_MPI_TRP_RNE_FormatConversion

【描述】

将源数据的RNE_BLOB_N_Cn_N_H_W_Cx格式转换为目标数据的RNE_BLOB_N_H_W_Cstride格式。

【定义】

TS_S32 *TS_MPI_TRP_RNE_FormatConversion(RNE_BLOBS_S *srcBlobs,
RNE_BLOBS_S *dstBlobs);

【参数】

参数名称

描述

输入/输出

srcBlobs

指向 RNE_NET_S 结构体的指针，表示源数据的 Blob 数组。

输入

dstBlobs

指向 RNE_NET_S 结构体的指针，表示目标数据的 Blob 数组。

输入

【返回值】

返回值

描述

非0

失败

0

成功

【所在头文件】

ts_rne_nn_output.h

【举例】

参考samples。

6.2.7. 高级内存接口

6.2.7.1. TS_MPI_TRP_RNE_SetCommonBlobsMemoryCache

【描述】

配置打开或关闭blobmemory 带cache属性的接口，1为打开，0为关闭。用户不调用该接口和调用该接口status设置为off时，效果一致，均为关闭cache功能，与Knight1.3版本不安装hwacc.ko时等价；用户调用该接口status设置为on时，开启cache功能，与Knight1.3版本安装hwacc.ko等价。

【定义】

TS_RNE_BOOL TS_MPI_TRP_RNE_SetCommonBlobsMemoryCache(RNE_CACHE_STATUS_S status);

【参数】

参数名称

描述

输入/输出

status

1为打开cache,0为关闭

输入

【返回值】

返回值

描述

true

缓存打开或关闭成功

false

缓存打开或关闭失败

【所在头文件】

ts_rne_device.h

备注

此接口必须在TS_MPI_TRP_RNE_OpenDevice和TS_MPI_TRP_RNE_LoadModel之间调用;

6.2.7.2. TS_MPI_TRP_RNE_GetCommonBlobsMemoryCacheStatus

【描述】

获取带cache打开或关闭状态的接口，1为打开，0为关闭。

【定义】

TS_RNE_BOOL TS_MPI_TRP_RNE_GetCommonBlobsMemoryCacheStatus();

【返回值】

返回值

描述

true

缓存打开或关闭成功

false

缓存打开或关闭失败

【所在头文件】

ts_rne_device.h

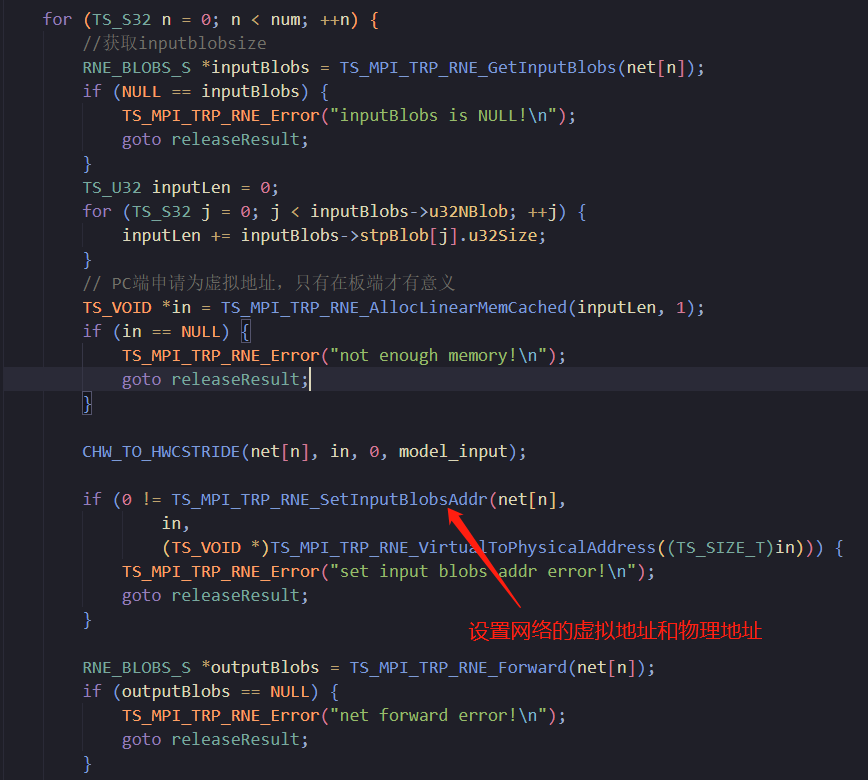

6.2.7.3. TS_MPI_TRP_RNE_AllocLinearMemCached

【描述】

分配连续的物理内存空间，并且支持缓存控制，返回物理内存的虚拟地址。

【定义】

TS_VOID * TS_MPI_TRP_RNE_AllocLinearMemCached(TS_SIZE_T len, TS_U32
isNoCached);

【参数】

参数名称

描述

输入/输出

len

要分配的内存空间的大小，单位为字节。

输入

isNoCached

是否禁用缓存，如果为非 零值，则禁用缓存；如果为零值，则启用缓存。

输入

【返回值】

返回值

描述

NULL

内存分配失败。

非NULL

指向分配的 连续物理内存空间的起始地址，此地址为虚拟地址。

【所在头文件】

ts_rne_device.h

【举例】

1. TS_S32 bufSize = TS_MPI_TRP_RNE_GetBlobsBufSize(net);

2. TS_VOID *addr = TS_MPI_TRP_RNE_AllocLinearMemCached(bufSize, 0); TS_MPI_TRP_RNE_FreeLinearMemCached

【描述】

用于释放通过 TS_MPI_TRP_RNE_AllocLinearMemCached 函数分配的连续物理内存空间。

【定义】

TS_VOID TS_MPI_TRP_RNE_FreeLinearMemCached(TS_VOID *ptr);

【参数】

参数名称

描述

输入/输出

ptr

需要被释放的通过TS_MPI_TRP_RNE_ AllocLinearMemCached申请的内存空间的指针。

输入

【所在头文件】

ts_rne_device.h

【举例】

TS_S32 bufSize = TS_MPI_TRP_RNE_GetBlobsBufSize(net);
TS_VOID *addr = TS_MPI_TRP_RNE_AllocLinearMemCached(bufSize, 0);
TS_MPI_TRP_RNE_FreeLinearMemCached(addr);
TS_MPI_TRP_RNE_CleanLinearMemCached

【描述】

用于将cpu cache清除。

【定义】

TS_VOID TS_MPI_TRP_RNE_CleanLinearMemCached(TS_VOID *ptr, TS_SIZE_T len);

【参数】

参数名称

描述

输入/输出

ptr

要清除的地址

输入

len

需要清除的内存大小，单位为字节

输入

【所在头文件】

ts_rne_device.h

【举例】

TS_S32 bufSize = TS_MPI_TRP_RNE_GetBlobsBufSize(net);
TS_VOID  *addr = TS_MPI_TRP_RNE_AllocLinearMemCached(bufSize, 0);
TS_MPI_TRP_RNE_CleanLinearMemCached(addr, bufSize);
TS_MPI_TRP_RNE_FreeLinearMemCached(addr);

6.2.7.4. TS_MPI_TRP_RNE_InvalidateLinearMemCached

【描述】

用于将cpu cache的缓存置为无效。

【定义】

TS_VOID TS_MPI_TRP_RNE_InvalidateLinearMemCached(TS_VOID  *ptr, TS_SIZE_T len);

【参数】

参数名称

描述

输入/输出

ptr

指向需要被置为无效的内存

输入

len

需要置为无效的内存大小，单位为字节

输入

【所在头文件】

ts_rne_device.h

【举例】

TS_S32 bufSize = TS_MPI_TRP_RNE_GetBlobsBufSize(net);

TS_VOID *addr = TS_MPI_TRP_RNE_AllocLinearMemCached(bufSize, 0);

TS_MPI_TRP_RNE_CleanLinearMemCached(addr, bufSize);

TS_MPI_TRP_RNE_InvalidateLinearMemCached(addr, bufSize);

TS_MPI_TRP_RNE_FreeLinearMemCached(addr);

6.2.7.5. TS_MPI_TRP_RNE_VirtualToPhysicalAddress

【描述】

用于将TS_MPI_TRP_RNE_AllocLinearMemCached 函数分配的空间的虚拟地址转换为物理地址。

【定义】

TS_SIZE_T TS_MPI_TRP_RNE_VirtualToPhysicalAddress(TS_SIZE_T addrVir);

【参数】

参数名称

描述

输入/输出

addrVir

要进行地址转换的虚拟地址。

输入

【返回值】

返回值

描述

TS_SIZE_T

转换后的物理地址。

【所在头文件】

ts_rne_device.h

备注

此函数只支持TS_MPI_TRP_RNE_AllocLinearMemCached申请的空间地址转换。

【举例】

TS_S32 bufSize = TS_MPI_TRP_RNE_GetBlobsBufSize(net);

TS_VOID *addr = TS_MPI_TRP_RNE_AllocLinearMemCached(bufSize, 0);

TS_SIZE_T phyAddr = TS_MPI_TRP_RNE_VirtualToPhysicalAddress(addr);

TS_MPI_TRP_RNE_FreeLinearMemCached(addr);

6.2.7.6. TS_MPI_TRP_RNE_PhysicalToVirtualAddress

【描述】

用于将TS_MPI_TRP_RNE_AllocLinearMemCached 函数分配的空间的物理地址转换为虚拟地址。

【定义】

TS_SIZE_T TS_MPI_TRP_RNE_PhysicalToVirtualAddress(TS_SIZE_T addrPhy);

【参数】

参数名称

描述

输入/输出

addrPhy

要进行地址转换的物理地址。

输入

【返回值】

返回值

描述

0 ~ MAX

转换后 的虚拟地址。MAX为TS_SIZE_T类型能表示的最大值。

【所在头文件】

ts_rne_device.h

备注

此函数只支持TS_MPI_TRP_RNE_AllocLinearMemCached申请的空间地址转换。

【举例】

TS_S32 bufSize = TS_MPI_TRP_RNE_GetBlobsBufSize(net);
TS_VOID  *addr = TS_MPI_TRP_RNE_AllocLinearMemCached(bufSize, 0);
TS_SIZE_T phyAddr = TS_MPI_TRP_RNE_VirtualToPhysicalAddress(addr);
TS_SIZE_T virAddr = TS_MPI_TRP_RNE_PhysicalToVirtualAddress(phyAddr);
TS_MPI_TRP_RNE_FreeLinearMemCached(addr);

6.2.7.7. TS_MPI_TRP_RNE_SetInputBlobsAddr

【描述】

赋值输入blobs地址。

【定义】

TS_S32 TS_MPI_TRP_RNE_SetInputBlobsAddr(RNE_NET_S  *net, TS_VOID *virAddr, TS_VOID * phyAddr);

【参数】

参数名称

描述

输入/输出

net

指向 R NE_NET_S结构体的指针，表示神经网络的指针。

输入

virAddr

第一个输入 Blob 地址的虚拟地址。

输入

phyAddr

第一个输入 Blob 地址的物理地址。

输入

【返回值】

返回值

描述

非0

失败

0

成功

【所在头文件】

ts_rne_c_api.h

备注

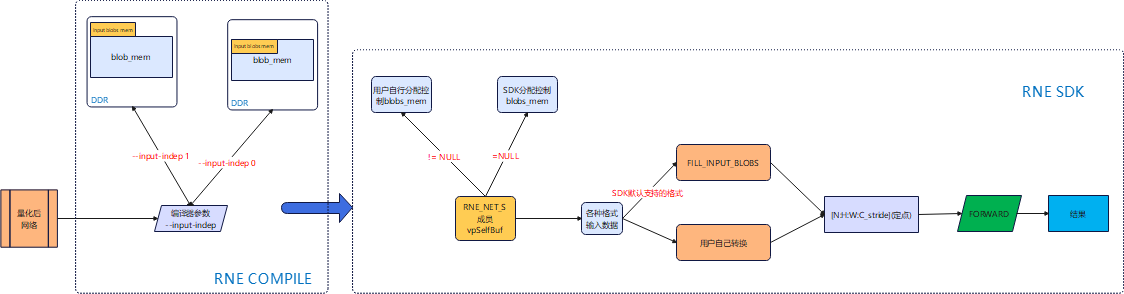

当多输入的情况下，多个输入需要合并到一块连续输入空间，且每个输入的起始地址，需要4字节对齐。

pipeline

【举例】

TS_S32 bufSize = TS_MPI_TRP_RNE_GetBlobsBufSize(net);
TS_VOID *addr = TS_MPI_TRP_RNE_AllocLinearMemCached(bufSize, 0);
TS_SIZE_T phyAddr = TS_MPI_TRP_RNE_VirtualToPhysicalAddress(addr);
TS_SIZE_T virAddr = TS_MPI_TRP_RNE_PhysicalToVirtualAddress(phyAddr);
TS_MPI_TRP_RNE_SetInputBlobsAddr(net[i], (TS_VOID *)virAddr, (TS_VOID *)phyAddr);

6.2.7.8. TS_MPI_TRP_RNE_SetResultBlobsAddr

【描述】

赋值输出blobs地址。

【定义】

TS_S32 TS_MPI_TRP_RNE_SetResultBlobsAddr(RNE_NET_S *net, TS_VOID
*virAddr, TS_VOID * phyAddr);

【参数】

参数名称

描述

输入/输出

net

指向 RNE_NET_S 结构体的指针，表示神经网络的指针。

输入

virAddr

第一个输出 Blob 地址的虚拟地址。

输入

phyAddr

第一个输出 Blob 地址的物理地址。

输入

【返回值】

返回值

描述

非0

失败

0

成功

【所在头文件】

ts_rne_c_api.h

【举例】

TS_S32 bufSize = TS_MPI_TRP_RNE_GetBlobsBufSize(net);

TS_VOID *addr = TS_MPI_TRP_RNE_AllocLinearMemCached(bufSize, 0);

TS_SIZE_T phyAddr = TS_MPI_TRP_RNE_VirtualToPhysicalAddress(addr);

TS_SIZE_T virAddr = TS_MPI_TRP_RNE_PhysicalToVirtualAddress(phyAddr);

TS_MPI_TRP_RNE_SetResultBlobsAddr(net[i], (TS_VOID *)virAddr, (TS_VOID *)phyAddr);

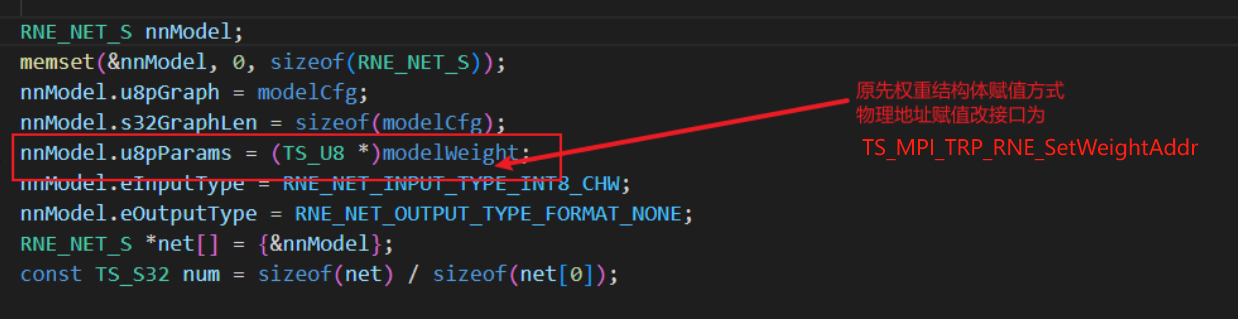

6.2.7.9. TS_MPI_TRP_RNE_SetWeightAddr

【描述】

赋值输入权重数据。

【定义】

TS_S32 TS_MPI_TRP_RNE_SetWeightAddr(RNE_NET_S *net, TS_VOID *addr, TS_RNE_BOOL isPhyAddr);

【参数】

参数名称

描述

输入/输出

net

网络指针

输入

addr

权重数据地址

输入

isPhyAddr

addr地址是否为物理地址

输入

【返回值】

返回值

描述

非0

失败

0

成功

【所在头文件】

ts_rne_c_api.h

【举例】

6.2.8. 通用算子接口

6.2.8.1. TS_MPI_TRP_RNE_GetGpLayers

【描述】

获取通用算子层列表。

【定义】

RNE_GP_LAYER_S *TS_MPI_TRP_RNE_GetGpLayers(RNE_NET_S *net);

【参数】

参数名称

描述

输入/输出

net

网络指针

输入

【返回值】

【所在头文件】

ts_rne_device.h

备注

需在网络初始化后调用。

【举例】

RNE_GP_LAYER_S *layersInfo = TS_MPI_TRP_RNE_GetGpLayers(net);
if (NULL == layersInfo) {
        TS_MPI_TRP_RNE_Info("layersInfo is NULL\\n");
        return ;
}

6.2.8.2. TS_MPI_TRP_RNE_RegisterGpUserData

【描述】

注册通用算子层自定义数据。

【定义】

TS_S32 TS_MPI_TRP_RNE_RegisterGpUserData(RNE_NET_S *net, TS_S32 layerId, TS_VOID *userData);

【参数】

参数名称

描述

输入/输出

net

网络指针

输入

layerId

层唯一标识

输入

userData

自定义数据指针

输入

【返回值】

返回值

描述

非0

失败

0

成功

【所在头文件】

ts_rne_c_api.h

备注

此函数需要在网络初始化前调用。

【举例】

for (TS_S32 i = 0; i < layersInfo->u32LayersNum; ++i) {
        TS_MPI_TRP_RNE_Info("layer id: %d layer name: %s layerType:%d typeName:%s\\n",
                layersInfo->stpLayerInfo[i].s32LayerId,
                layersInfo->stpLayerInfo[i].cpLayerName,
                layersInfo->stpLayerInfo[i].s32LayerType,
                layersInfo->stpLayerInfo[i].cpTypeName);

                if (RNE_LAYER_TYPE_TEST_GP == layersInfo->stpLayerInfo[i].s32LayerType) {
                        TS_MPI_TRP_RNE_RegisterGpUserData(net, layersInfo->stpLayerInfo[i].s32LayerId, (**char** \*)TS_MPI_TRP_RNE_GetResVersion(net));

                        }
        }

6.2.8.3. TS_MPI_TRP_RNE_InitGpLayerNum

【描述】

初始化通用算子层。

【定义】

TS_S32 TS_MPI_TRP_RNE_InitGpLayerNum(TS_S32 num);

【参数】

参数名称

描述

输入/输出

num

通用算子层总数

输入

【返回值】

返回值

描述

非0

失败

0

成功

【所在头文件】

ts_rne_device.h

【举例】

TS_S32 ret = TS_MPI_TRP_RNE_InitGpLayerNum(RNE_LAYER_TYPE_MAX_LAYER_TYPE - RNE_LAYER_TYPE_START_LAYER);

6.2.8.4. TS_MPI_TRP_RNE_RegisterAllGpLayers

【描述】

注册所有通用算子层处理函数的指针。

【定义】

typedef TS_S32 (\*TS_MPI_TRP_RNE_RegisterAllGpLayers)(TS_VOID);

【返回值】

返回值

描述

非0

失败

0

成功

【所在头文件】

ts_rne_device.h

6.2.8.5. TS_MPI_TRP_RNE_GpLayerHandler

【描述】

通用算子层处理函数的指针。

【定义】

typedef TS_VOID (\*TS_MPI_TRP_RNE_GpLayerHandler)(RNE_BLOBS_S *input, RNE_BLOBS_S *output, RNE_BIN_DATA_S *extraData,TS_VOID *userData);

【参数】

参数名称

描述

输入/输出

input

通用算子层输入blobs指针

输入

output

通用算子层输出blobs指针

输入

extraData

编译器 编译网络后传给通用算子层的数据

输入

userData

TS_MPI_TRP_RNE_RegisterGpUse rData函数调用时注册的数据

输入

【所在头文件】

ts_rne_device.h

【举例】

typedef struct  tsRNE_GP_LAYERS_HD_S {
        TS_MPI_TRP_RNE_GpLayerHandler *fnpGpLayerHd;
        TS_S32 s32GpLayerTypeNum;
        TS_S32 s32UserLayerTypeNum;
        } RNE_GP_LAYERS_HD_S;

6.2.8.6. TS_MPI_TRP_RNE_GetGpLayersHd

【描述】

获取所有通用算子层对应的处理函数。

【定义】

TS_MPI_TRP_RNE_gpLayersHd *TS_MPI_TRP_RNE_GetGpLayersHd(TS_VOID);

【返回值】

返回值

描述

RNE_GP_ LAYERS_HD_S*

所有通用算子层处理函数所在结构体的数组

【所在头文件】

ts_rne_device.h

【举例】

static  TS_VOID TS_MPI_TRP_RNE_PrintGpLayersList() {
        RNE_GP_LAYERS_HD_S *layerHd = TS_MPI_TRP_RNE_GetGpLayersHd();
TS_MPI_TRP_RNE_Info("gpLayerTypeNum: %d\\n", layerHd->s32GpLayerTypeNum);
TS_MPI_TRP_RNE_Info("userLayerTypeNum: %d\\n", layerHd->s32UserLayerTypeNum);
for  (TS_S32 i = 0; i < layerHd->s32UserLayerTypeNum; ++i) {
    TS_MPI_TRP_RNE_Info("user gp layer func: %p\\n", layerHd->fnpGpLayerHd[i]);
                }

}

6.2.8.7. TS_MPI_TRP_RNE_RegisterGpLayer

【描述】

注册前向推理的单个通用算子层。

【定义】

TS_S32 TS_MPI_TRP_RNE_RegisterGpLayer(TS_S32 layerType, TS_MPI_TRP_RNE_GpLayerHandler gpLayerCallback);

【参数】

参数名称

描述

输入/输出

layerType

通用算子层类型

输入

gp LayerCallback

通用算子层回调函数，详见定义2.8.5 `TS_MPI_TRP_RNE_GpLayerHandler

<#_TS_MPI_TRP_RNE_GpLayerHandler>`__

【返回值】

返回值

描述

非0

失败

0

成功

【所在头文件】

ts_rne_device.h

【举例】

ret \|= TS_MPI_TRP_RNE_RegisterGpLayer(RNE_LAYER_TYPE_CUSTOM_OPERATOR_LAYER, TS_MPI_TRP_RNE_GpLayerCustormOperator);

6.2.9. 异步相关接口

6.2.9.1. TS_MPI_TRP_RNE_AsyncExecutorBind

【描述】

用于将异步执行器绑定到指定的网络，并设置优先级。

【定义】

TS_S32 TS_MPI_TRP_RNE_AsyncExecutorBind(RNE_ASYNC_EXECUTOR *asyncEtr,

RNE_NET_S *net, TS_S32 priority);

【参数】

参数名称

描述

asyncEtr

异步执行器指针

net

指向RNE_N ET_S结构体的指针，用于传递模型的相关信息和配置

priority

设置优先级

【返回值】

返回值

描述

非0

失败

0

成功

【所在头文件】

ts_rne_c_api.h

【举例】

RNE_ASYNC_EXECUTOR exe;
int ret = TS_MPI_TRP_RNE_AsyncExecutorBind(&exe, net, priority);
TS_MPI_TRP_RNE_AsyncExecutorUnbind

【描述】

解除指定异步执行器与其绑定的网络之间的绑定关系。

【定义】

TS_S32 TS_MPI_TRP_RNE_AsyncExecutorUnbind(RNE_ASYNC_EXECUTOR *asyncEtr);

【参数】

参数名称

描述

asyncEtr

异步执行器指针

【返回值】

返回值

描述

非0

失败

0

成功

【所在头文件】

ts_rne_c_api.h

【举例】

RNE_ASYNC_EXECUTOR exe;

TS_S32 ret = TS_MPI_TRP_RNE_AsyncExecutorUnBind(&exe, net,
priority);

6.2.9.2. TS_MPI_TRP_RNE_ForwardAsync

【描述】

用于执行RNE模型的前向异步推理操作。

该函数会根据传入的模型信息和配置进行模型的前向异步推理操作，并返回前向异步推理结果。推理结果以RNE_BLOBS_S结构体的形式返回，包含了模型输出的各个节点的数据。

【定义】

RNE_BLOBS_S *TS_MPI_TRP_RNE_ForwardAsync(RNE_ASYNC_EXECUTOR
*asyncEtr);;

【参数】

参数名称

描述

asyncEtr

异步执行器指针

【返回值】

返回值

描述

RNE_B LOBS_S*

若返回为NU LL，则前向推理出现异常；当state的状态为done时，返回网络的 最后结果，等同于函数TS_MPI_TRP_RNE_GetResultBlobs的返回值

【所在头文件】

ts_rne_c_api.h

【举例】

RNE_ASYNC_EXECUTOR exe[num];
RNE_BLOBS_S *rst= TS_MPI_TRP_RNE_ForwardAsync(&exe[i]);
    if  (NULL == rst) {
        TS_MPI_TRP_RNE_Error("net forward error!\\n");
        goto releaseResult;
    }

6.2.10. 多核相关接口

6.2.10.1. TS_MPI_TRP_RNE_GetCoreNum

【描述】

用于获取 NPU 设备的核心数。

【定义】

TS_S32 TS_MPI_TRP_RNE_GetCoreNum(TS_VOID);

【返回值】

返回值

描述

1 ~ MAX

有可用的核, MAX为TS_S32的最大值

小于等于0

无可用的核

【所在头文件】

ts_rne_device.h

【举例】

TS_S32 coreNum = TS_MPI_TRP_RNE_GetCoreNum();

6.2.10.2. TS_MPI_TRP_RNE_GetDeviceBufferSize

【描述】

用于获取所有网络在设备上的缓冲区大小。

【定义】

TS_SIZE_T TS_MPI_TRP_RNE_GetDeviceBufferSize(TS_VOID);

【返回值】

返回值

描述

1 ~ MAX

所有网络在设备上的缓冲区大小，MAX为TS_SIZE_T的最大值。

0

获取设备的缓冲区大小失败。

【所在头文件】

ts_rne_c_api.h

备注

如果RNE_NET_S结构体成员vpSelfBuf赋值非NULL时，不使用此设备缓冲区。

【举例】

TS_SIZE_T size = TS_MPI_TRP_RNE_GetDeviceBufferSize();

6.2.10.3. TS_MPI_TRP_RNE_GetAvailableCore

【描述】

获取当前可用的核

【定义】

TS_MPI_TRP_RNE_GetAvailableCore(RNE_NET_S *net);

【参数】

参数名称

描述

输入/输出

net

指向RNE_NET_S 结构体的指针，用于传递模型的相关信息和配置

输入

【返回值】

返回值

描述

0~ MAX-1

有可用的核, MAX为实际设备上的最大核数。

-1

无可用的核

【所在头文件】

ts_rne_c_api.h

备注

使用多进程时，要求板子上所有进程均调用此接口或者TS_MPI_TRP_RNE_GetExpectedCore接口。 当进程异常退出，无法正常使用时，需手动清理以下文件:”/tmp/ts_mpu_ipc”。 在未调用此函数时默认使用核心0，而在调用后则按顺序使用核心 MAX-1、MAX-2。 调用此函数获取的核心一直被占用，仅当TS_MPI_TRP_RNE_Forward推理后才会被释放,且此接口必须与TS_MPI_TRP_RNE_Forward接口在同一线程内。

【举例】

TS_MPI_TRP_RNE_GetAvailableCore(&nn_test);

6.2.10.4. TS_MPI_TRP_RNE_GetExpectedCore

【描述】

获取期望的核

【定义】

TS_MPI_TRP_RNE_GetExpectedCore(RNE_NET_S *net, TS_SIZE_T coreIdx);

【参数】

参数名称

描述

输入/输出

net

指向RNE_NET_S 结构体的指针，用于传递模型的相关信息和配置

输入

coreIdx

期望的核

输入

【返回值】

返回值

描述

0~ MAX-1

有可用的核, MAX为实际设备上的最大核数。

-1

无可用的核

【所在头文件】

ts_rne_c_api.h

备注

使用多进程时，要求板子上所有进程均调用此接口或者TS_MPI_TRP_RNE_GetAvailableCore接口。 当进程异常退出，无法正常使用时，需手动清理以下文件:”/tmp/ts_mpu_ipc”。 在未调用此函数时默认使用核心0，而在调用后则按顺序使用核心 MAX-1、MAX-2

调用此函数获取的核心一直被占用，仅当TS_MPI_TRP_RNE_Forward推理后才会被释放，且此接口必须与 TS_MPI_TRP_RNE_Forward接口在同一线程内。

【举例】

TS_MPI_TRP_RNE_GetExpectedCore(&nn_test, 0);

6.3. 数据结构

【说明】

输入数据的排列及类型的枚举。

【定义】

typedef enum tsRNE_NET_INPUT_TYPE_E {
RNE_NET_INPUT_TYPE_FLOAT_HWC=0,
RNE_NET_INPUT_TYPE_FLOAT_CHW=1,
RNE_NET_INPUT_TYPE_INT_HWC=2,
RNE_NET_INPUT_TYPE_INT_CHW=3,
RNE_NET_INPUT_TYPE_FORMAT_RGB0=4,
RNE_NET_INPUT_TYPE_FORMAT_BGR0=5,
RNE_NET_INPUT_TYPE_HWC_GREY=6,
RNE_NET_INPUT_TYPE_INT_HWCSTRIDE=7,
} RNE_NET_INPUT_TYPE_E;

【成员】

成员名称

描述

RNE_ NET_INPUT_TYPE_FLOAT_HWC

输入是数据32bit浮点型，形状：[n:h:w:c]

RNE_ NET_INPUT_TYPE_FLOAT_CHW

输入是数据32bit浮点型，形状：[n:c:h:w]

RN E_NET_INPUT_TYPE_INT_HWC

输入是数据任意bit整形，形状：[n:h:w:c]

RN E_NET_INPUT_TYPE_INT_CHW

输入是数据任意bit整形，形状：[n:c:h:w]

RNE_NE T_INPUT_TYPE_FORMAT_BGR0

输入是数据是 BGRA格式，形状：[n:h:w:4]

RNE_NE T_INPUT_TYPE_FORMAT_RGB0

输入是数据是 RGBA格式，形状：[n:h:w:4]

RNE _NET_INPUT_TYPE_HWC_GREY

输入是数据是 GREY格式，形状：[n:h:w:1]

RNE_NET_ INPUT_TYPE_INT_HWCSTRIDE

输入 是数据任意bit整形，形状：[n:h:w:c_stride]

【相关数据类型及接口】

RNE_NET_S;

【说明】

输出数据的排列类型的枚举。

【定义】

1.  typedef enum tsRNE_NET_OUTPUT_TYPE_E {

2.     RNE_NET_OUTPUT_TYPE_FORMAT_NONE,

3.     RNE_NET_OUTPUT_TYPE_FORMAT_NHWC_TO_NCHW

4. } RNE_NET_OUTPUT_TYPE_E;

【成员】

成员名称

描述

RNE_NET_OUTPUT_TYPE_FORMAT_NONE

输出blobs内存保持NHWC排列格式

RNE_NET _OUTPUT_TYPE_FORMAT_NHWC_TO_NCHW

输出blobs内存转换成NCHW排列格式

【相关数据类型及接口】

RNE_NET_S;

【说明】

RNE_NET_S结构体。

【定义】

1.   typedef struct tsRNE_NET_S {

2.      RNE_NET_INPUT_TYPE_E eInputType;

3.      RNE_NET_OUTPUT_TYPE_E eOutputType;

4.      TS_U8 *u8pParams;

5.      TS_U8 *u8pWeight;

6.      TS_S32 s32GraphLen;

7.      TS_U8 *u8pGraph;

8.      TS_CHAR *cpDebugLayerName;

9.      TS_VOID *vpGpUserData;

10.     TS_VOID *vpInnerNd;

11.     TS_VOID *vpSelfBuf;

12.     TS_S32 s32NTask;

13. TS_S32 s32HoldCore;

14. } RNE_NET_S;

【成员】

成员名称

描述

eInputType

输入数据的类型，参考RNE_NET_INPUT_TYPE_E

eOutputType

输出数据的类型，参考RNE_NET_OUTPUT_TYPE_E

u8pParams

网络参数指针，包括量化参数

u8pWeight

网络参数指针，包括权重参数

s32GraphLen

net config数据大小

u8pGraph

net config数据指针

cp DebugLayerName

调试层名字，调式中间层用，只有编译出来 的debug版本的网络可以用。若不需要此参数可以置为NULL

vpGpUserData

通用算子层用户数据列表，只需初始化为NULL即可

vpInnerNd

内部网络描述，只需初始化为NULL即可

vpSelfBuf

自定义缓存，若为NULL则使用内部共享缓存；否则使用 用户在调用网络init前自己分配的缓存，可以通过接口TS_ MPI_TRP_RNE_GetInputBlobs获取每个网络的数据缓存大小

s32NTask

多核npu(将可拆分的并行指令部署到多核npu)

s32HoldCore

占用npu(0表示未占用，1表示占用npu进行推理)

【相关数据类型及接口】

RNE_GP_LAYER_S *TS_MPI_TRP_RNE_GetGpLayers(RNE_NET_S *net);
TS_S32 TS_MPI_TRP_RNE_LoadModel(RNE_NET_S *net);
TS_VOID TS_MPI_TRP_RNE_UnloadModel(RNE_NET_S *net);
TS_S32 TS_MPI_TRP_RNE_OnceLoad(RNE_NET_S *net);
RNE_BLOBS_S *TS_MPI_TRP_RNE_Forward(RNE_NET_S *net);
TS_U32 TS_MPI_TRP_RNE_GetInputBlobs(RNE_NET_S *net);
RNE_BLOBS_S *TS_MPI_TRP_RNE_GetResultBlobs(RNE_NET_S *net);
RNE_BLOBS_S *TS_MPI_TRP_RNE_GetInputBlobs(RNE_NET_S *net);
RNE_BLOBS_S *TS_MPI_TRP_RNE_GetHideBlobs(RNE_NET_S *net);
TS_S32 TS_MPI_TRP_RNE_RegisterGpUserData(RNE_NET_S *net, TS_S32 layerId, TS_VOID *userData);
const TS_CHAR *TS_MPI_TRP_RNE_GetResVersion(RNE_NET_S *net);
TS_S64 TS_MPI_TRP_RNE_GetWeightSize(RNE_NET_S *net);
TS_S64 TS_MPI_TRP_RNE_GetCfgSize(RNE_NET_S *net);
TS_S32 TS_MPI_TRP_RNE_FillInputBlobs(RNE_NET_S *net, TS_S32 coreIdx, TS_U8 *input);

【说明】

RNE_BLOB_FORMA_E枚举

【定义】

typedef enum tsRNE_BLOB_FORMAT_E {
        RNE_BLOB_N_H_W_Cstride,
        RNE_BLOB_N_Cn_N_H_W_Cx,
        RNE_BLOB_N_H_W_C,
        } RNE_BLOB_FORMAT_E;

【成员】

成员名称

描述

RNE_BL OB_N_H_W_Cstride

数据存储按照批次、高度 、宽度、通道存储，通道对齐到4、8、16、32、32+4等

RNE_BL OB_N_Cn_N_H_W_Cx

此方式为硬件存 储的方式，数据存储按照批次、高度、宽度、通道存储

RNE_BLOB_N_H_W_C

数据存储按照批次、高度、宽度、通道存储，无对齐

【说明】

RNE_BLOB_S 结构体

【定义】

typedef struct tsRNE_BLOB_S {
       TS_S32 s32N;
       TS_S32 s32H;
       TS_S32 s32W;
       TS_S32 s32C;
       TS_CHAR  *cpName;
       TS_VOID  *vpAddr;
       TS_S32 s32Offs;
       TS_S32 s32BitNum;
       TS_RNE_BOOL bIsUnsigned;
       TS_RNE_BOOL bIsJoined;
       TS_S32  *s32pQ;
       TS_FLOAT  *fCoeff;
       RNE_BLOB_FORMAT_E eFormat;
       TS_U32 u32Size;
       } RNE_BLOB_S;

【成员】

成员名称

描述

s32N

批数

s32H

高度

s32W

宽度

s32C

通道数

cpName

名称

vpAddr

数据基址

s32Offs

偏移量

s32BitNum

位宽

bIsUnsigned

是否是无符号的

bIsJoined

是否是拼接的

s32pQ

*q = -1为浮点数，其他整数

fCoeff

数据系数

eFormat

数据格式

u32Size

数据长度

【注意事项】

所有blob数据形状是[n:h:w:c_stride], 包括结果。

【相关数据类型及接口】

RNE_BLOBS_S;

【说明】

RNE_BLOBS_S结构体。

【定义】

typedef struct tsRNE_BLOBS_S

TS_U32 u32NBlob;

RNE_BLOB_S *stpBlob;

} RNE_BLOBS_S;

【成员】

成员名称

描述

u32NBlob

blob数组个数

stpBlob

指向RNE_BLOB_S结构体数组的指针

【相关数据类型及接口】

1. RNE_BLOBS_S *TS_MPI_TRP_RNE_Forward(RNE_NET_S *net);
2. RNE_BLOBS_S *TS_MPI_TRP_RNE_GetResultBlobs(RNE_NET_S *net);
3. RNE_BLOBS_S *TS_MPI_TRP_RNE_GetInputBlobs(RNE_NET_S *net);
4. RNE_BLOBS_S *TS_MPI_TRP_RNE_GetHideBlobs(RNE_NET_S *net);
5. TS_S32 TS_MPI_TRP_RNE_FillInputBlobs(RNE_NET_S *net, TS_S32 coreIdx, TS_U8 *input);

【说明】

RNE_BIN_DATA_S结构体。

【定义】

【成员】

成员名称

描述

szLen

描述data数据的字节个数

u8pData

TS_U8型data的起始地址

【相关数据类型及接口】

typedef TS_VOID (*TS_MPI_TRP_RNE_GpLayerHandler)(RNE_BLOBS_S *input,  RNE_BLOBS_S *output, RNE_BIN_DATA_S *extraData, TS_VOID *userData);

【说明】

所有通用算子层处理函数的结构体。

【定义】

1.  typedef struct tsRNE_GP_LAYERS_HD_S {
2.     TS_MPI_TRP_RNE_GpLayerHandler *fnpGpLayerHd;
3.     TS_S32 s32GpLayerTypeNum;
4.     TS_S32 s32UserLayerTypeNum;
5. } RNE_GP_LAYERS_HD_S;

【成员】

成员名称

描述

fnpGpLayerHd

通用算子层处理函数的数组

s32GpLayerTypeNum

通用算子层处理函数的数组的大小

s32UserLayerTypeNum

自定义的已注册的通用算子层处理函数个数

【相关数据类型及接口】

RNE_GP_LAYERS_HD_S *TS_MPI_TRP_RNE_GetGpLayersHd(TS_VOID);

RNE_GP_LAYER_S

【说明】

单个通用算子层数据结构体。

【定义】

1.  typedef struct  tsRNE_GP_LAYER_S {
2.     TS_S32 s32LayerId;
3.     TS_CHAR  *cpLayerName;
4.     TS_S32 s32LayerType;
5.     TS_CHAR *cpTypeName;
6. } RNE_GP_LAYER_S;

【成员】

成员名称

描述

s32LayerId

通用算子层唯一标识

cpLayerName

通用算子层名称

s32LayerType

通用算子层类型唯一标识

cpTypeName

通用算子层类型名称

【相关数据类型及接口】

RNE_GP_LAYERS_S;

【说明】

通用算子层数据结构体。

【定义】

1.  typedef struct tsRNE_GP_LAYERS_S {
2.     TS_U32 u32LayersNum;
3.     RNE_GP_LAYER_S  *stpLayerInfo;
4. } RNE_GP_LAYERS_S;

【成员】

成员名称

描述

u32LayersNum

通用算子层总数

stpLayerInfo

通用算子层信息

【相关数据类型及接口】

RNE_GP_LAYERS_S *TS_MPI_TRP_RNE_GetGpLayers(RNE_NET_S *net);

【说明】

log打印等级。

【定义】

1. typedef enum  tsRNE_LOG_E {
2.     RNE_LOG_DEBUG,
3.     RNE_LOG_INFO,
4.     RNE_LOG_WARN,
5.     RNE_LOG_ERROR,
6.     RNE_LOG_NONE
7. } RNE_LOG_E;

【成员】

成员名称

描述

RNE_LOG_DEBUG

log等级为debug

RNE_LOG_INFO

log等级为info

RNE_LOG_WARN

log等级为warn

RNE_LOG_ERROR

log等级为error

RNE_LOG_NONE

log等级设置必须小于此值

【相关数据类型及接口】

TS_VOID TS_MPI_TRP_RNE_SetLogLevel(RNE_LOG_E logLevel);
RNE_LOG_E TS_MPI_TRP_RNE_GetLogLevel(TS_VOID);

【说明】

端口地址结构体。

【定义】

typedef struct tsRNE_PORT_ADDR_S {
        TS_SIZE_T szBaseAddr;
        TS_SIZE_T szNNpu;
        TS_SIZE_T szMemPhyAddr;
        TS_SIZE_T szMemVirAddr;
        TS_U32 u32MemSize;
        } RNE_PORT_ADDR_S;

【成员】

成员名称

描述

szBaseAddr

RNE base地址

szNNpu

NPU总数

szMemPhyAddr

RNE物理内存地址

szMemVirAddr

RNE虚拟内存地址

u32MemSize

RNE内存大小

【相关数据类型及接口】

RNE_DRIVER_S;

【说明】

驱动结构体。

【定义】

typedef struct  tsRNE_DRIVER_S {
TS_S32 (*fnpRneInit)(RNE_PORT_ADDR_S *port);
TS_VOID (*fnpRneFree)();
TS_VOID (*fnpRneProcOpt)(TS_VOID *optional);
TS_U32 (*fnpRneIsForwardDone)(TS_S32 npuIdx, TS_S32 timeOutMs);
TS_VOID (*fnpRneClearForwardDone)(TS_S32 npuIdx);
} RNE_DRIVER_S;

【成员】

成员名称

描述

fnpRneInit

加载驱动函数指针

fnpRneFree

卸载驱动函数指针

fnpRneProcOpt

可选参预处理函数指针

fnpRneIsForwardDone

RNE前向推理完成判断函数指针

fnpRneClearForwardDone

RNE清除前向推理完成标志位函数指针

【相关数据类型及接口】

TS_S32 TS_MPI_TRP_RNE_OpenDevice(RNE_DRIVER_S *driver, TS_MPI_TRP_RNE_RegisterAllGpLayers registerGpLayers);

RNE_TIME_STATE_S

【说明】

单对象时间统计结构体。

【定义】

【成员】

成员名称

描述

cpObjName

对象名称

s32ObjID

对象ID

u32Calls

被调用总次数

u64TempTime

临时时间统计变量

u64TotalTime

被调用总耗时

【相关数据类型及接口】

RNE_TIME_STATES_S;

【说明】

时间统计结构体。

【定义】

1.  typedef struct  tsRNE_TIME_STATES_S {
2.     RNE_TIME_STATE_S* stpSta;
3.     TS_S32 s32Num;
4. } RNE_TIME_STATES_S;

【成员】

成员名称

描述

stpSta

对象指针

s32Num

对象总数

【相关数据类型及接口】

1. TS_U32 TS_MPI_TRP_RNE_GetTotalTime(RNE_TIME_STATES_S *timeState);
2. TS_U32 TS_MPI_TRP_RNE_GetTimeOfForward(RNE_TIME_STATES_S *timeState);
3. TS_U32 TS_MPI_TRP_RNE_GetTimeOfGpLayar(RNE_TIME_STATES_S *timeState);
4. TS_U32 TS_MPI_TRP_RNE_GetTimeOfHwLayar(RNE_TIME_STATES_S *timeState);
5. TS_U32 TS_MPI_TRP_RNE_GetTimeAtGpLayar(RNE_TIME_STATES_S *timeState, TS_S32 layerType);
6. TS_VOID TS_MPI_TRP_RNE_InitTimeState(const TS_S32 gpStartId, const TS_S32 gpNum, RNE_TIME_STATES_S *timeState);
7. TS_VOID TS_MPI_TRP_RNE_ResetTimeState(RNE_TIME_STATES_S *timeState);
8. TS_VOID TS_MPI_TRP_RNE_ReleaseTimeState(RNE_TIME_STATES_S *timeState);
9. TS_S32 TS_MPI_TRP_RNE_NetBindTimeState(RNE_NET_S *net, RNE_TIME_STATES_S *timeState);

【说明】

芯片类型枚举。

【定义】

1. typedef enum tsRNE_TYPE_NAME_E {
2.  RNE_TYPE_NAME_TX5105C = 0,
3.  RNE_TYPE_NAME_TX5103C,
4.  RNE_TYPE_NAME_TX5105CV100,
5.  RNE_TYPE_NAME_TX5103CV100,
6.  RNE_TYPE_NAME_TX5101C,
7.  RNE_TYPE_NAME_TX5101D,
8.  RNE_TYPE_NAME_TX5101E,
9.  RNE_TYPE_NAME_TX5368AV200 = 10,
10. RNE_TYPE_NAME_TX5339AV200,
11. RNE_TYPE_NAME_TX5335AV200,
12. RNE_TYPE_NAME_TX5215CV200,
13. RNE_TYPE_NAME_TX5215DV200,
14. RNE_TYPE_NAME_TX5215DV300,
15. RNE_TYPE_NAME_TX5215EV300,
16. RNE_TYPE_NAME_TX5239DV200,
17. RNE_TYPE_NAME_TX5239DV220,
18. RNE_TYPE_NAME_TX5239DV300,
19. RNE_TYPE_NAME_TX5112CV201,
20. RNE_TYPE_NAME_TX5112DV201,
21. RNE_TYPE_NAME_TX5112CV300,
22. RNE_TYPE_NAME_TX5112DV300,
23. RNE_TYPE_NAME_TX5239CV201,
24. RNE_TYPE_NAME_TX5239DV201,
25. RNE_TYPE_NAME_TX5336AV200,
26. RNE_TYPE_NAME_TX5256AV200,
27. RNE_TYPE_NAME_MAX
28. } RNE_TYPE_NAME_E;

【成员】

成员名称

描述

RNE_TYPE_NAME_TX5105C

芯片TX5105C

RNE_TYPE_NAME_TX5103C

芯片TX5103C

RN E_TYPE_NAME_TX5105CV100

芯片TX5105CV100

RN E_TYPE_NAME_TX5103CV100

芯片TX5103CV100

RNE_TYPE_NAME_TX5101C

芯片TX5101C

RNE_TYPE_NAME_TX5101D

芯片TX5101D

RNE_TYPE_NAME_TX5101E

芯片TX5101E

RN E_TYPE_NAME_TX5368AV200

芯片TX5368AV200

RN E_TYPE_NAME_TX5339AV200

芯片TX5339AV200

RN E_TYPE_NAME_TX5335AV200

芯片TX5335AV200

RN E_TYPE_NAME_TX5215CV200

芯片TX5215CV200

RN E_TYPE_NAME_TX5215DV200

芯片TX5215DV200

RN E_TYPE_NAME_TX5215DV300

芯片TX5215DV300

RN E_TYPE_NAME_TX5215EV300

芯片TX5215EV300

RN E_TYPE_NAME_TX5239DV200

芯片TX5239DV200

RN E_TYPE_NAME_TX5239DV220

芯片TX5239DV220

RN E_TYPE_NAME_TX5239DV300

芯片TX5239DV300

RN E_TYPE_NAME_TX5112CV201

芯片TX5112CV201

RN E_TYPE_NAME_TX5112DV201

芯片TX5112DV201

RN E_TYPE_NAME_TX5112CV300

芯片TX5112CV300

RN E_TYPE_NAME_TX5112DV300

芯片TX5112DV300

RN E_TYPE_NAME_TX5239CV201

芯片TX5239CV201

RN E_TYPE_NAME_TX5239DV201

芯片TX5239DV201

RN E_TYPE_NAME_TX5336AV200

芯片TX5336AV200

RN E_TYPE_NAME_TX5256AV200

芯片TX5256AV200

RNE_TYPE_NAME_MAX

枚举最大值

【相关数据类型及接口】

TS_S32 TS_MPI_TRP_RNE_InitResourceByType(RNE_TYPE_NAME_E type);

【说明】

所有支持的图片格式转化的枚举。

【定义】

1. typedef enum tsRNE_IMG_CONVERT_MODE{
2.  ARGB8888_RGBA8888 0,
3.  RGBA8888_ARGB8888 = 1,
4.  ARGB8888_ABGR8888 = 2,
5.  ABGR8888_ARGB8888 = 3,
6.  ABGR8888_BGRA8888 = 4,
7.  BGRA8888_ABGR8888 = 5,
8.  ARGB8888_RGB888 = 6,
9.  RGB888_ARGB8888 = 7,
10. ABGR8888_BGR888 = 8,
11. BGR888_ABGR8888 = 9,
12. ARGB8888_RGB565 = 10,
13. RGB565_ARGB8888 = 11,
14. ABGR8888_BGR565 = 12,
15. BGR565_ABGR8888 = 13,
16. RGB565_BGR565 = 14,
17. BGR565_RGB565 = 15,
18. RGB565_ARGB4444 = 16,
19. ARGB4444_RGB565 = 17,
20. RGB565_ABGR4444 = 18,
21. ABGR4444_RGB565 = 19,
22. ARGB4444_ABGR4444 = 20,
23. ABGR4444_ARGB4444 = 21,
24. BGR565_ARGB1555 = 22,
25. ARGB1555_BGR565 = 23,
26. BGR565_ABGR1555 = 24,
27. ABGR1555_BGR565 = 25,
28. ARGB1555_ABGR1555 = 26,
29. ABGR1555_ARGB1555 = 27,
30. ARGB4444_ARGB1555 = 28,
31. ARGB1555_ARGB4444 = 29,
32. ARGB8888_YUV444 = 30,
33. ARGB8888_YUV422 = 31,
34. ARGB8888_YUV420 = 32
35. YUV444_ARGB8888 = 33,
36. YUV422_ARGB8888 = 34,
37. YUV420_ARGB8888 = 35,
38. YUV444_3P_YUV422_3P = 36,
39. YUV422_3P_YUV444_3P = 37,
40. YUV422_3P_YUV422_NV12 = 38,
41. YUV422_NV12_YUV422_3P = 39,
42. YUV422_3P_YUV422_NV21 = 40,
43. YUV422_NV21_YUV422_3P = 41,
44. YUV422_NV12_YUV422_NV21 = 42,
45. YUV422_NV21_YUV422_NV12 = 43
46. YUV422_3P_YUV422_YUYV = 44,
47. YUV422_YUYV_YUV422_3P = 45,
48. YUV422_3P_YUV422_YVYU = 46,
49. YUV422_YVYU_YUV422_3P = 47,
50. YUV422_3P_YUV422_UYVY = 48,
51. YUV422_UYVY_YUV422_3P = 49,
52. YUV422_3P_YUV422_VYUY = 50,
53. YUV422_VYUY_YUV422_3P = 51,
54. YUV422_3P_YUV420_3P = 52,
55. YUV420_3P_YUV422_3P = 53,
56. YUV420_3P_YUV420_NV12 = 54,
57. YUV420_NV12_YUV420_3P = 55,
58. YUV420_3P_YUV420_NV21 = 56,
59. YUV420_NV21_YUV420_3P = 57,
60. YUV420_NV12_YUV420_NV21 = 58,
61. YUV420_NV21_YUV420_NV12 = 59,
62. IMAGE_METHOD_MAX = 6
63. } RNE_IMG_CONVERT_MODE_E;

【成员】

成员名称

描述

ARGB8888_RGBA8888

ARGB8888格式转RGBA8888格式

RGBA8888_ARGB8888

RGBA8888格式转ARGB8888格式

ARGB8888_ABGR8888

ARGB8888格式转ABGR8888格式

ABGR8888_ARGB8888

ABGR8888格式转ARGB8888格式

ABGR8888_BGRA8888

ABGR8888格式转BGRA8888格式

BGRA8888_ABGR8888

BGRA8888格式转ABGR8888格式

ARGB8888_RGB888

ARGB8888格式转RGB888格式

RGB888_ARGB8888

RGB888格式转ARGB8888格式

ABGR8888_BGR888

ABGR8888格式转BGR888格式

BGR888_ABGR8888

BGR888格式转ABGR8888格式

ARGB8888_RGB565

ARGB8888格式转RGB565格式

RGB565_ARGB8888

RGB565格式转ARGB8888格式

ABGR8888_BGR565

ABGR8888格式转BGR565格式

BGR565_ABGR8888

BGR565格式转ABGR8888格式

RGB565_BGR565

RGB565格式转BGR565格式

BGR565_RGB565

BGR565格式转RGB565格式

RGB565_ARGB4444

RGB565格式转ARGB4444格式

ARGB4444_RGB565

ARGB4444格式转RGB565格式

RGB565_ABGR4444

RGB565格式转ABGR4444格式

ARGB4444_RGB565

ARGB4444格式转RGB565格式

ARGB4444_ABGR4444

ARGB4444格式转ABGR4444格式

ABGR4444_ARGB4444

ABGR4444格式转ARGB4444格式

BGR565_ARGB1555

BGR565格式转ARGB1555格式

ARGB1555_BGR565

ARGB1555格式转BGR565格式

BGR565_ABGR1555

BGR565格式转ABGR1555格式

ABGR1555_BGR565

ABGR1555格式转BGR565格式

ARGB1555_ABGR1555

ARGB1555格式转ABGR1555格式

ABGR1555_ARGB1555

ABGR1555格式转ARGB1555格式

ARGB4444_ARGB1555

ARGB4444格式转ARGB1555格式

ARGB1555_ARGB4444

ARGB1555格式转ARGB4444格式

ARGB8888_YUV444

ARGB8888格式转YUV444格式

ARGB8888_YUV422

ARGB8888格式转YUV422格式

ARGB8888_YUV420

ARGB8888格式转YUV420格式

YUV444_ARGB8888

YUV444格式转ARGB8888格式

YUV422_ARGB8888

YUV422格式转ARGB8888格式

YUV420_ARGB8888

YUV420格式转ARGB8888格式

YUV444_3P_YUV422_3P

YUV444_3P格式转YUV422_3P格式

YUV422_3P_YUV444_3P

YUV422_3P格式转YUV444_3P格式

YUV422_3P_YUV422_NV12

YUV422_3P格式转YUV422_NV12格式

YUV422_NV12_YUV422_3P

YUV422_NV12格式转YUV422_3P格式

YUV422_3P_YUV422_NV21

YUV422_3P格式转YUV422_NV21格式

YUV422_NV21_YUV422_3P

YUV422_NV21格式转YUV422_3P格式

YUV422_NV12_YUV422_NV21

YUV422_NV12格式转YUV422_NV21格式

YUV422_NV21_YUV422_NV12

YUV422_NV21格式转YUV422_NV12格式

YUV422_3P_YUV422_YUYV

YUV422_3P格式转YUV422_YUYV格式

YUV422_YUYV_YUV422_3P

YUV422_YUYV格式转YUV422_3P格式

YUV422_3P_YUV422_YVYU

YUV422_3P格式转YUV422_YVYU格式

YUV422_YVYU_YUV422_3P

YUV422_YVYU格式转YUV422_3P格式

YUV422_3P_YUV422_UYVY

YUV422_3P格式转YUV422_UYVY格式

YUV422_UYVY_YUV422_3P

YUV422_UYVY格式转YUV422_3P格式

YUV422_3P_YUV422_VYUY

YUV422_3P格式转YUV422_VYUY格式

YUV422_VYUY_YUV422_3P

YUV422_VYUY格式转YUV422_3P格式

YUV422_3P_YUV420_3P

YUV422_3P格式转YUV420_3P格式

YUV420_3P_YUV422_3P

YUV420_3P格式转YUV422_3P格式

YUV420_3P_YUV420_NV12

YUV420_3P格式转YUV420_NV12格式

YUV420_NV12_YUV420_3P

YUV420_NV12格式转YUV420_3P格式

YUV420_3P_YUV420_NV21

YUV420_3P格式转YUV420_NV21格式

YUV420_NV21_YUV420_3P

YUV420_NV21格式转YUV420_3P格式

YUV420_NV12_YUV420_NV21

YUV420_NV12格式转YUV420_NV21格式

YUV420_NV21_YUV420_NV12

YUV420_NV21格式转YUV420_NV12格式

IMAGE_METHOD_MAX

枚举最大值

【相关数据类型及接口】

【说明】

异步执行器状态枚举。

【定义】

1.  typedef struct tsRNE_ASYNC_EXE_STATE {
2.  RNE_NN_FORWARD_INIT,
3.  RNE_NN_FORWARD_FEED,
4.  RNE_NN_FORWARD_READY,
5.  RNE_NN_FORWARD_RUNNING,
6.  RNE_NN_FORWARD_DONE,
7.  RNE_NN_FORWARD_SUSPEND,
8.  RNE_NN_FORWARD_RESUME,
9.  RNE_NN_FORWARD_WAIT,
10. RNE_NN_FORWARD_IDLE,
11. RNE_NN_FORWARD_EXCEPTION
12. } RNE_ASYNC_EXE_STATE;

【成员】

成员名称

描述

RNE_NN_FORWARD_INIT

初始化状态。

RNE_NN_FORWARD_FEED

输入数据准备就绪，等待进行前向推理。

RNE_NN_FORWARD_READY

前向推理准备就绪，可以开始执行前向推理。

RNE_NN_FORWARD_RUNNING

正在执行前向推理。

RNE_NN_FORWARD_DONE

前向推理完成。

RNE_NN_FORWARD_SUSPEND

暂停状态。

RNE_NN_FORWARD_RESUME

恢复执行状态。

RNE_NN_FORWARD_WAIT

等待状态。

RNE_NN_FORWARD_IDLE

空闲状态。

R NE_NN_FORWARD_EXCEPTION

异常状态。

RNE_ASYNC_EXECUTOR

【说明】

异步执行器状态枚举。

【定义】

【成员】

成员名称

描述

eState

异步执行器的状态。

s32NTaskDone;

已完成的任务数。

s32CoreIdx

核心索引的整型指针。

pNet

神经网路结构体指针。

u8pNetIn

输入数据的指针。

u8pNetOut

输出数据的指针。

s32Priority

优先级值，取值（0 ~ 255）。

vpContext

上下文指针，用于存储任意用户自定义的数据。

【相关数据类型及接口】

1. TS_S32 TS_MPI_TRP_RNE_AsyncExecutorBind(RNE_ASYNC_EXECUTOR *asyncEtr,
2. RNE_NET_S *net, TS_S32 priority);
3. TS_S32 TS_MPI_TRP_RNE_AsyncExecutorUnbind(RNE_ASYNC_EXECUTOR *asyncEtr);
4. RNE_BLOBS_S *TS_MPI_TRP_RNE_ForwardAsync(RNE_ASYNC_EXECUTOR
   *asyncEtr);

6.4. 典型调用流程图

6.4.1. 典型调用流程图

pipeline

典型调用流程图

6.4.2. 典型流程

6.4.2.1. 设置芯片型号

1. /* 1 设置芯片型号
2.  \*/
3. TS_MPI_TRP_RNE_InitResourceByType(RNE_TYPE_NAME_TX5368AV200);

6.4.2.2. 设置log等级

1. /* 2 设置log等级 （可选，默认RNE_LOG_ERROR）
2. \*/
3. TS_MPI_TRP_RNE_SetLogLevel(RNE_LOG_INFO);

6.4.2.3. 初始化数据结构

1. /* 3 初始化数据结构
2.  \*/
3. RNE_NET_S nnModel;
4. memset(&nnModel, 0, sizeof (RNE_NET_S));
5. nnModel.u8pGraph = (TS_U8 *)modelData;
6. nnModel.s32GraphLen = getFileSize(modelFile);
7. nnModel.eInputType = RNE_NET_INPUT_TYPE_INT_CHW;
8. nnModel.eOutputType = RNE_NET_OUTPUT_TYPE_FORMAT_NONE;
9. RNE_NET_S *net[] = {&nnModel};

6.4.2.4. 打开RNE设备

1.     /* 4 打开RNE设备
2.      \*/
3.     TS_S32 ret = TS_MPI_TRP_RNE_OpenDevice(NULL, TS_MPI_TRP_RNE_RegisterGpLayers);
4.     if (ret) {
5.         TS_MPI_TRP_RNE_Error("open device error!\\n");
6.         return ret;
7.     }

6.4.2.5. 初始化网络模型

1.  /* 5 初始化多网络模型，并在每次初始化网络配置后，进行网络OnceLoad
2.   \*/
3.  for (TS_S32 n = 0; n < num; ++n) {
4.      /* 初始化单个网路
5.       \*/
6.      ret = TS_MPI_TRP_RNE_LoadModel(net[n]);
7.      if (ret) {
8.          TS_MPI_TRP_RNE_Error("load model error!\\n");
9.          goto releaseResult;
10.     }
11.     /* net once load
12.      * 仅有网络模型配置为once load情况下，内部才真正执行once load
13.      \*/
14.     ret = TS_MPI_TRP_RNE_OnceLoad(net[n]);
15.     if (ret) {
16.         TS_MPI_TRP_RNE_Error("once load error!\\n");
17.         goto releaseResult;
18.     }
19. }

6.4.2.6. 填充网络输入数据

1. /* 6 填充输入数据
2.  \*/
3. if (0 != TS_MPI_TRP_RNE_FillInputBlobs(net[n], 0, modelInput)) {
4.     TS_MPI_TRP_RNE_Error("fill inputBlobs error!\\n");
5.     goto releaseResult;
6. }

6.4.2.7. 网络推理

1. /*  7 网络推理
2.  \*/
3. RNE_BLOBS_S *outputBlobs = TS_MPI_TRP_RNE_Forward(net[n]);
4. if (outputBlobs == NULL) {
5.     TS_MPI_TRP_RNE_Error("net forward error!\\n");
6.     goto releaseResult;
7. }

6.4.2.8. dump输出数据

1.  sLen=0;
2.  for(TS_S32 i = 0; i < outputBlobs->u32NBlob; ++i){
3.  sLen += outputBlobs->stpBlob[i].u32Size;
4.  }
5.  TS_VOID *cpAddr = TS_MPI_TRP_RNE_Alloc(sLen);
6.  if (NULL == cpAddr) {
7.      TS_MPI_TRP_RNE_Error("insufficient memory!\\n");
8.      goto releaseResult;
9.  }
10. /*  8 dump输出数据
11.  \*/
12. TS_MPI_TRP_RNE_DumpOutputBlobs(net[n], cpAddr);
13.
14. RNE_RecordFile(outputBlobs, "./", NULL, 0, 1);
15. TS_MPI_TRP_RNE_Info("net %d forward done\\n", n);
16.
17. TS_MPI_TRP_RNE_Free(cpAddr);

6.4.2.9. 释放网络

1. /* 9 释放网络
2.  \*/
3. for (TS_S32 n = 0; n < num; ++n) {
4.     TS_MPI_TRP_RNE_UnloadModel(net[n]);
5. }

6.4.2.10. 关闭RNE设备

1. /* 10 关闭RNE设备
2.  \*/
3. TS_MPI_TRP_RNE_CloseDevice();

6.5. 重点问题说明

6.5.1. 存储格式介绍

6.5.1.1. BLOB_N_H_W_Cstride格式

pipeline

BLOB_N_H_W_Cstride存储格式

如图，假设输入shape为[N:H:W:C]，箭头1为C方向, 箭头2为W方向，箭头3为H方向，浅灰色表示pad补0。数据存储在c方向上做stride对齐，c_stride需要调用TS_MPI_TRP_RNE_CStride获得。

备注

文档中提到的[N:H:W:C_Stride]格式为BLOB_N_H_W_Cstride格式。

6.5.1.2. BLOB_N_H_W_C格式

pipeline

BLOB_N_H_W_C存储格式

如图，数据存储在n方向上做stride对齐，c_stride需要调用TS_MPI_TRP_RNE_CStride获得（c_stride=c+c_pad）。内存存储时先存放h*w*c的数据， 再存放h*w*c_pad， 即n = x时的地址偏移为 x * h * w * c_stride。

假设输入shape为[N:H:W:C]，箭头1为C方向, 箭头2为W方向，箭头3为H方向，浅灰色表示pad补0。

6.5.1.3. INT_NHWC格式

pipeline

INT_NHWC格式存储

如图，数据存储在所有方向上无stride对齐，即n = x时的地址偏移为 x *h * w * c。

假设输入shape为[N:H:W:C] [1:2:3:2]，箭头1为C方向, 箭头2为W方向，箭头3为H方向，则NHWC：

{0000} {0001} {0010} {0011} {0020} {0021}

{0100} {0101} {0110} {0111} {0120} {0121}

6.5.2. 如何设置输入数据

6.5.2.1. 设置输入数据的方式

RNE硬件要求输入数据为[N:H:W:C_Stride]格式的定点数据。

当用户的图片数据C维度为1（即灰度图模式），且是8bit或者16bit数据时，C_Stride为1；

其他情况，C_Stride都需要通过接口TS_MPI_TRP_RNE_CStride获取或通过编译器log查看。

用户有两种方式可以将输入数据转换为[N:H:W:C_stride]格式的定点数据:

方式一：用户指定输入数据类型，调用TS_MPI_TRP_RNE_FillInputBlobs接口，内部自动转换为[N:H:W:C_Stride]定点格式，输入数据类型与eInputType对应关系参见5.2.2章节。

方式二：用户根据输入数据的特点自己编程转换为[N:H:W:C_Stride]格式的定点数据。

可根据open_source/fill_input_blobs/ts_rne_fill_input_blobs.c进行改写，实现更高效的输入数据转换。

6.5.2.2. 输入数据类型与eInputType对应关系

pipeline

eInputType对应关系

如果用户的图片是RGBA格式（定点数据），则SDK的RNE_NET_S结构体的eInputType设置为0RGB模式；

如果用户的图片是灰度图格式（定点数据），则SDK的RNE_NET_S结构体的eInputType设置为GREY模式；

如果用户的图片是RGB格式或BGR格式（定点数据），则SDK的RNE_NET_S结构体的eInputType设置为INT_HWC/INT_CHW模式（由图片数据读入顺序来确定，参见下图）；

如果用户的图片是RGB格式或BGR格式（浮点数据），则SDK的RNE_NET_S结构体的eInputType设置为FLOAT_HWC/FLOAT_CHW模式（由图片数据读入顺序来确定，参见下图）；

其他格式，用户需要自行编程实现。

pipeline

NCHW和NHWC的差异

由于硬件对浮点不友好，产品部署时，不推荐用户设置FLOAT_HWC/FLOAT_CHW模式，如果网络是浮点输入，可以在量化时，将减均值除方差作为BN层量化进网络，参考《TS.Knight-量化工具FAQ》。

由于ARGB格式和灰度图格式的图片是[N:H:W:C_stride]定点数据（浮点须先转换为定点）, 推荐用户使用ARGB格式或者灰度图格式的图片。此时，SDK中设置为0RGB或者GREY模式，SDK只做memcpy操作，效率更高。

FLOAT_HWC/FLOAT_CHW/INT_CHW 三种模式一般用于和量化的结果进行比较时使用。例如：用户使用caffe量化模型，caffe默认输入数据为CHW格式，此时，SDK与其做对比，也要设置CHW格式。

SDK内0RGB模式对应的是每个通道占8bit，前三个通道有效，最后一个通道在网络中不参与计算。

SDK内GREY模式要求数据是单通道8bit或16bit，注意某些芯片不支持16bit GREY模式。

备注

TX510x系列不支持16bit灰度图模式。

6.5.3. 如何解析输出数据

pipeline

eOutputType对应关系图

如果用户期望的输出是定点NCHW格式的数据，则用户在量化时无需指定“-od”参数，则SDK的RNE_NET_S结构体的eOutputType设置为FORMAT_HWC_TO_CHW模式；

如果用户期望的输出是定点NHWC格式的数据，则用户在量化时无需指定“-od”参数，则SDK的RNE_NET_S结构体的eOutputType设置为FORMAT_NONE模式；

如果用户期望的输出是浮点NCHW格式的数据，则用户在量化时需要指定“-od”参数，SDK的RNE_NET_S结构体的eOutputType设置为FORMAT_HWC_TO_CHW模式；

如果用户期望的输出是浮点NCHW格式的数据，则用户在量化时需要指定“-od”参数，SDK的RNE_NET_S结构体的eOutputType设置为FORMAT_NONE模式。

备注

编码解析推理结果可参考open_source/record_file/ts_rne_record_file.c。

6.5.4. SDK中的BLOBS mem

pipeline

数据流图

RNE_ NET_S

成员 vpSe lfBuf

特点

方式1（参 见5.2.1章节方式1）

方式 2（参见5.2.1章节方式2）

--inp ut-indep 0（Input blobs me m在blobs mem内）

NULL

blobs mem包含input blobs mem，

blobs mem由RNE SDK分配控制，

input data调用接口直接赋值

blobs mem包含input blobs mem，

blobs mem由RNE SDK分配控制，

input data调用RNE_BLOB_ S的vpAddr指针赋值方式赋值

!NULL

blobs mem包含input blobs mem，

blobs mem由用户分配控制，

input data调用接口直接赋值

blobs mem包含input blobs mem，

blobs mem由用户分配控制，

input data调用RNE_BLOB_ S的vpAddr指针赋值方式赋值

--inp ut-indep 1（Input blobs me m在blobs mem外）

NULL

input blobs mem由用户分配控制，

blobs mem由RNE SDK分配控制，

input data调用接口直接赋值

input blobs mem由用户分配控制，

blobs mem由RNE SDK分配控制，

input data调用RNE_BLOB_ S的vpAddr指针赋值方式赋值

!NULL

input blobs mem由用户分配控制，

blobs mem由用户分配控制，

input data调用接口直接赋值

input blobs mem由用户分配控制，

blobs mem由用户分配控制，

input data调用RNE_BLOB_ S的vpAddr指针赋值方式赋值

6.5.5. 网络权重对齐方式

常用权重对齐的方式为申请内存方式对齐，也可以头文件方式对齐。

【典型代码】

权重对齐的方式:

1.  #define RNE_W_ALIGN_BYTES_NUM
2.  #ifdef RNE_W_ALIGN_BYTES_NUM
3.  if (((TS_SIZE_T)net[i]->u8pParams& (TS_MPI_TRP_RNE_W_ALIGN_BYTES_NUM - 1)) != 0) {
4.      paramStride[i] = (TS_U8 \*)TS_MPI_TRP_RNE_Alloc(paramSize[i] +
5.
6.                                   TS_MPI_TRP_RNE_W_ALIGN_BYTES_NUM);
7.      if (NULL == paramStride[i]) {
8.          TS_MPI_TRP_RNE_Error("insufficient memory!\\n");
9.          return ret;
10.     }
11.     TS_SIZE_T addr = (TS_SIZE_T)paramStride[i];
12.     addr += TS_MPI_TRP_RNE_W_ALIGN_BYTES_NUM - 1;
13.     addr &= ~(TS_MPI_TRP_RNE_W_ALIGN_BYTES_NUM - 1);
14.     memcpy((TS_VOID \*)addr, net[i]->u8pParams, paramSize[i]);
15.     net[i]->params = (TS_U8 \*)addr;
16. }
17. #endif

数组方式对齐：

备注

TX510x型号产品，用户在赋值RNE_NET_T成员u8pParams时，需要做权重对齐。 在linux平台下，sdk内部对权重做了对齐，不需要再对齐，如果使用TS_MPI_TRP_RNE_SetWeightAddr函数设置权重时，所有型号都需要做权重对齐。

6.5.6. 设置网络blobs和权重地址为物理地址

linux为了实现内存隔离，存在物理地址和虚拟地址，RNE硬件无法直接访问虚拟地址，允许用户出于性能或者内存的考虑，直接设置网络blobs地址和网络权重地址为物理地址。

其中设置网络输入blobs地址为物理地址时，用户需要自己保证输入数据C_Stride对齐。

pipeline

pipeline

设置输入blobs地址为物理地址

其中设置网络权重地址为物理地址时，SDK内部将不对权重对齐做保证，需要用户自行保证。

pipeline

设置输入权重地址为物理地址

6.5.7. onceload网络推理的注意点

onceload网络是在网络初始化时，一次性将网络权重或者网络量化系数导入到RNE内部存储空间，由于在推理时不需要导入，会节省推理时间。

而非onceload网络，是在推理过程中，根据需要导入网络权重或者网络量化系数。

上述就可能导致有onceload模型的多网络推理中，会发生RNE内部存储空间覆盖，为此：

当所有网络都是onceload网络时，需要用户根据权重和量化系数的大小，自行保证不覆盖；当部分网络为onceload时，需要保证onceload的导入bank与pingpong的bank不覆盖。

onceload 功能参见 编译仿真性能分析使用指南 Knight编译器章节说明 。

6.6. samples说明

序 | 名称 号 |

说明

1

rne _simple_forward

演示一般网络基本推理的流程。

2

rne_y olov5_detection

演示yolov5的前处理、推理、后处理的完整流程。

3

rne_vpe

演示图片格式转换的流程。

4

rn e_async_forward

演示多网络异步推理的流程。

5

rne_set_i nput_blobs_addr

演 示用户通过物理地址的方式加载输入数据的流程。

6

rne_yo lov8s_detection

演示yolov8s的前处理、推理、后处理的完整流程。

7

rne_resnet18 _classification

演 示resnet18的前处理、推理、后处理的完整流程。

芯片型号

SIM-Lib支持的sample

RT-Lib支持的sample

TX510x

1

1

TX 5368x_TX5339x_TX5335x

1, 5

1, 2,5,6,7

TX5215x_TX5239x200_ TX5239x220_TX5239x300

1, 5

1,2, 5,6,7

TX5112x_TX5239x201

1, 5

1,2, 5,6,7

TX5336x_TX5256x-Lib

1, 3,4,5

1, 2,3,4,5,6,7

6.7. 部署

6.7.1. PC模拟

6.7.1.1. 相关文件说明

RNE-SIM-Lib/samples目录下有关文件如下：

文件夹或文件

说明

compiled_model

如果无指定路径，脚本默 认此文件夹下test_net文件夹为模拟器输入文件夹。

test_gp: 简单的包含自定义算子层的网络。

model_r.cfg：网络指令文件。

model_r.weight：网络权重文件。

model_input.bin：网络输入文件。

model_r.tsmodel：网络指令与权重合一文件。

scripts

用例运行脚本及依赖的工具。

bin2header：二进制文件转头文件脚本。

run_e2e_example.sh: 支持Makefile编译并可指定模型路径的脚本。

run_e2e_example_cm.sh: 支持cmake方式编译并指定模型路径的脚本。

open_source

示例调用的部分源码。

rne_simple_forward

简单的网络推理示例程序。

...

其他示例参考 samples说明 。

6.7.1.2. 重要步骤说明

  1. 配置main.c和Makefile文件

配置samples/rne_simple_forward/目录下的Makefile和samples/rne_simple_forward/src/main.c文件：

  1. Makefile

1.  ################################################################################
2.  # makefile
3.  ################################################################################
4.   ifeq ($(strip $(ARCH)),linux_a53)
5.  CC_PREFIX := aarch64-none-linux-gnu-
6.  CPU_FLAGS := -march=armv8-a -mcpu=cortex-a53
7.  X_LIB_L_FLAGS := -lrne_pal_linux_a53,-lgcc,-lc,-lm,-lpthread
8.  LIBS_DIR := $(if $(filter 1,$(USE_DYNAMIC_LIB)),bin,libs)
9.  else ifeq ($(strip $(ARCH)),linux_a53_uclibc)
10. CC_PREFIX := aarch64-ts-linux-uclibc-
11. CPU_FLAGS := -march=armv8-a -mcpu=cortex-a53
12. X_LIB_L_FLAGS := -lrne_pal_linux_a53,-lgcc,-lc,-lm,-lpthread
13. LIBS_DIR := $(if $(filter
        1,$(USE_DYNAMIC_LIB)),aarch64_ts_linux_uclibc_bin,aarch64_ts_linux_uclibc_libs)
14. else
15. CC_PREFIX :=
16. CPU_FLAGS :=
17. X_LIB_L_FLAGS := -lrne_pal_sim,-lrne_vm,-lgcc,-lc,-lm,-lpthread
18. LIBS_DIR := $(if $(filter 1,$(USE_DYNAMIC_LIB)),bin,libs)
19. endif

  1. 根据实际输入的测试数据排布格式修改input_type，可以为INT_HWC、INT_CHW或其他格式，示例中测试数据为INT_HWC格式，具体如下图所示：

1.     RNE_NET_S nnModel;
2.     memset(&nnModel, 0, sizeof(RNE_NET_S));
3.     nnModel.u8pGraph = (TS_U8 \*)modelData;
4.     nnModel.u8pGraphLen = getFileSize(modelFile);
5.     nnModel.eInputType = RNE_NET_INPUT_TYPE_INT_HWC;

  1. 执行make命令进行编译、运行

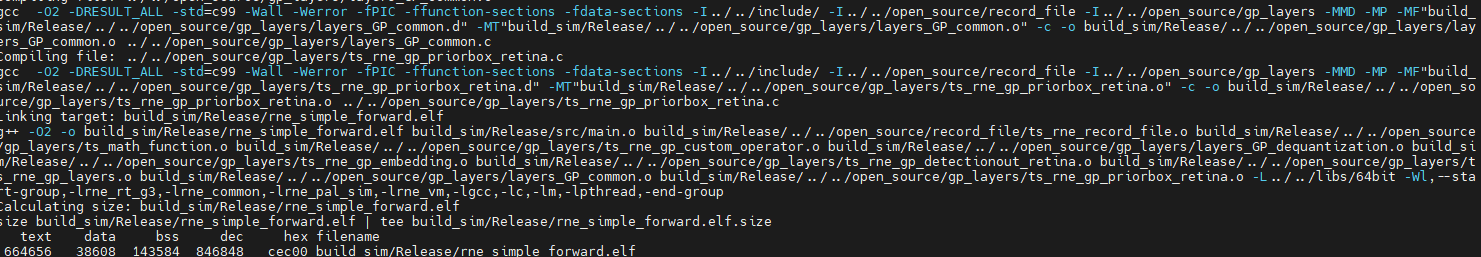

在samples下执行make指令进行编译，会在rne_simple_forward/build_sim/Release目录下生成一个仿真elf文件，该文件可以直接在终端执行，同时我们也支持cmake编译方式，并提供CmakeList.txt文件。

1. # 工作目录：./rne_simle_forward
2. # make 命令
3. make
pipeline

1. # 工作目录：./rne_simple_forward
2. # 运行命令（具体命令见samples/README.md）

6.7.1.3. samples运行说明

执行如下命令：

1. #工作路径：samples/scripts
2. #无参数情况，默认模型路径为../compiled_model/test_gp
3. ./run_e2e_example.sh
4. #若需要执行其他模型，请在入口脚本后增加模型文件路径，路径下必须包含\*.cfg、\*.weight
5. #和\*.bin（三个文件均仅支持一个；多输入网络的输入文件须合并成一个bin。）

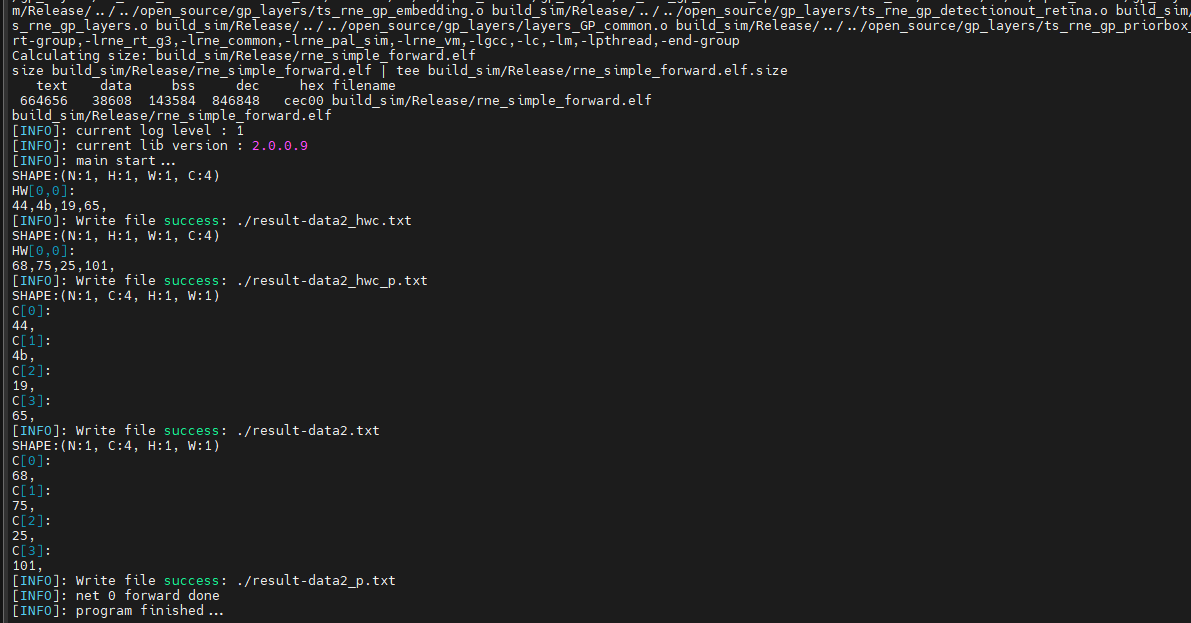

执行成功后，会看到以下信息提示，表示编译成功，生成PC端资源：samples/rne_simple_forward/build_sim/Release/rne_simple_forward.elf。

pipeline

6.7.2. TX5368x_TX5339x_TX5335x系列板端部署

6.7.2.1. 配置交叉编译环境

在RNE-RT-Lib目录下，有settings_path_linux.sh脚本。编辑该脚本将tools_dir设置成gcc-arm-10.2-2020.11-x86_64-aarch64-none-linux-gnu.tar.xz 解压后的存放路径（最好是绝对路径），之后source一下就可以。

pipeline

pipeline

6.7.2.2. 编写应用程序main.c

参见 重要步骤说明 。

6.7.2.3. 交叉编译生成板端部署资源

执行成功后，会看到以下信息提示，表示交叉编译成功，生成板端资源：samples/rne_simple_forward/build_linux_a53/Release/rne_simple_forward.elf。

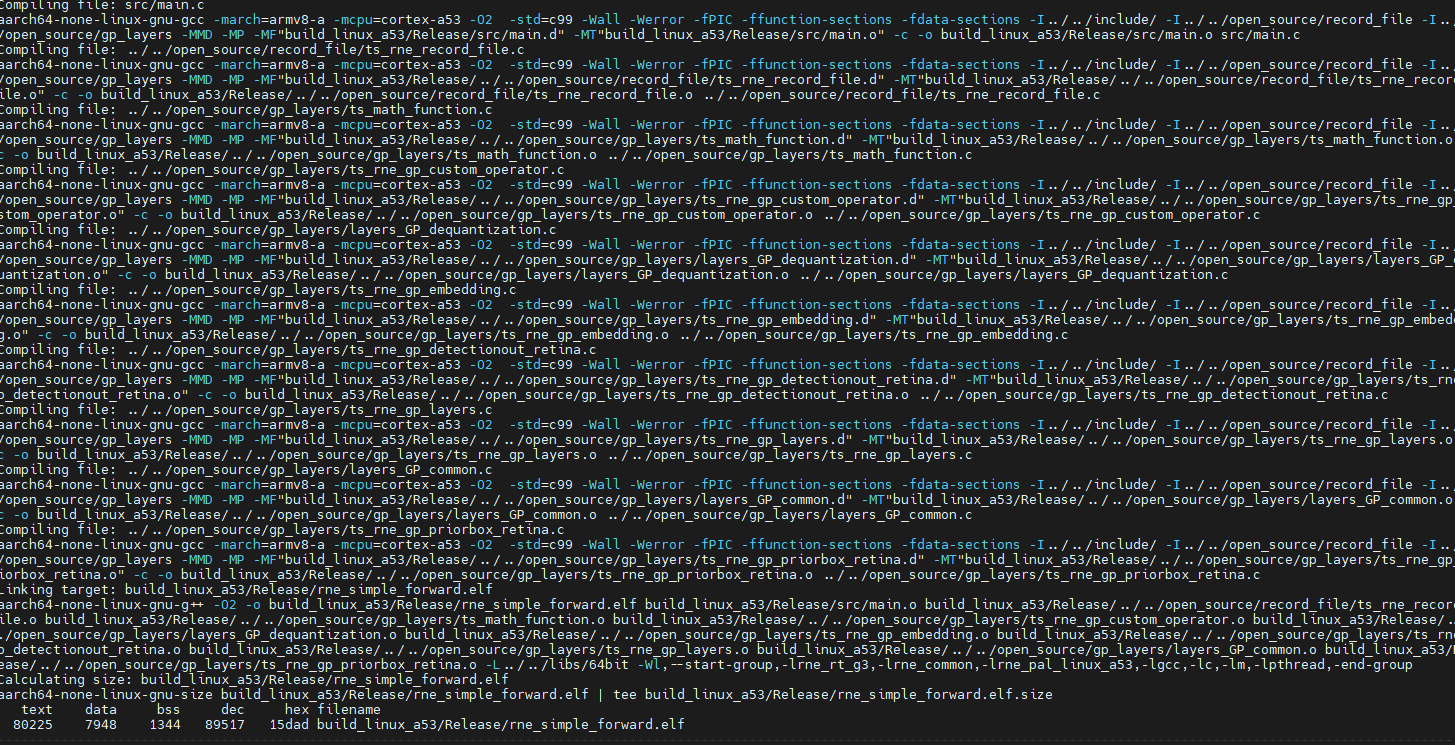

pipeline

6.7.2.4. 打开部署工具

板端环境搭建参考《TX5368AV200 Linux SDK安装及升级使用说明》和《TX5368AV200开发板使用手册》。

确保IPOP工具TFTP已配置好服务器路径，确保打开对应的调试串口，确保板端已经进入linux系统。

6.7.2.5. 拷贝部署资源到板端部署

把elf文件rne_simple_forward.elf拷贝到windows系统下IPOP工具配置TFTP服务器目录下，然后执行如下命令：

部署模型：

1. # 命令
2. tftp -g -r rne_simple_forward.elf 192.168.1.20
3. insmod /usr/lib/modules/rne_driver.ko
4. chmod +x rne_simple_forward.elf
5. ./rne_simple_forward.elf
pipeline

可以看到模型运行结果如下图，其结果与PC模拟输出结果一致。

pipeline

至此，模型部署完毕！

6.7.3. TX510x系列板端部署

6.7.3.1. 环境准备

开发板环境的配置及与板端的初始化请参考《IntelliX TX510 SDK开发使用指南》及《TX5105C开发板使用手册》第6节。

6.7.3.2. 配置交叉编译环境

在RNE-RT-Lib目录下，有settings_path_linux.sh脚本。编辑该脚本将tools_dir设置成csky_tools_linux.tar.gz 解压后的存放路径（最好是绝对路径），之后source一下就可以。

pipeline

pipeline

6.7.3.3. 编写应用程序main.c

参见`重要步骤说明`_ 。

6.7.3.4. 交叉编译生成板端部署资源

参见 samples运行说明 。

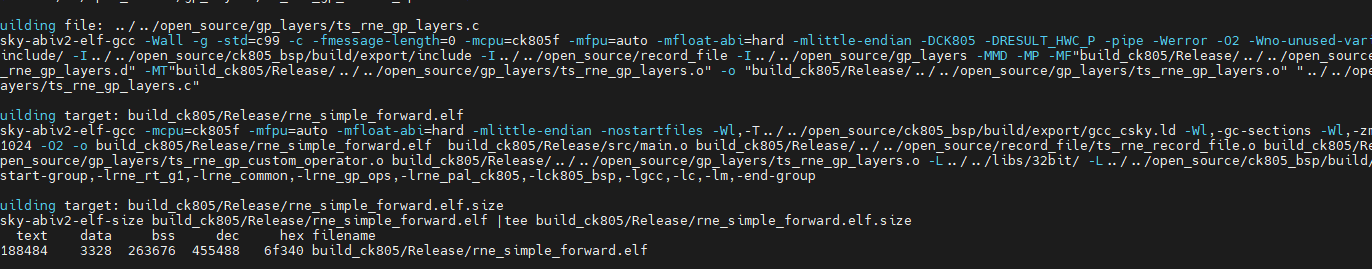

执行成功后，会看到以下信息提示，表示交叉编译成功，生成板端资源：samples/rne_simple_forward/build_ck805/Release/rne_simple_forward.elf。

pipeline

6.7.3.5. 打开串口调试工具

确定microusb线是否连接好，然后打开串口调试工具，可以使用SSCOM、SecureCRT或者其他的软件，本示例使用的是SecureCRT。

6.7.3.6. 拷贝部署资源到板端部署

把elf文件rne_simple_forward.elf拷贝到windows系统下的tx510_deploy目录下，然后执行如下命令：

初始化804的DDR：

1. # 命令
2. csky-abiv2-elf-gdb -x ck804_ddr_init.gdbinit tx5103_a2_ddrinit_CPU266_AIE204_2f5c31a5.elf

备注

默认情况下ck804的端口为1025，ck805的端口为1026，请注意核对一下是否与ck804_ddr_init.gdbinit、ck805_load.gdbinit初始化文件中的端口号一致，若不一致则需要修改初始化文件，板端的连接配置请参考《IntelliX TX510 SDK开发使用指南》。 tx5103_a2_ddrinit_CPU266_AIE204_2f5c31a5.elf名称可能不同，以发布包的为准。

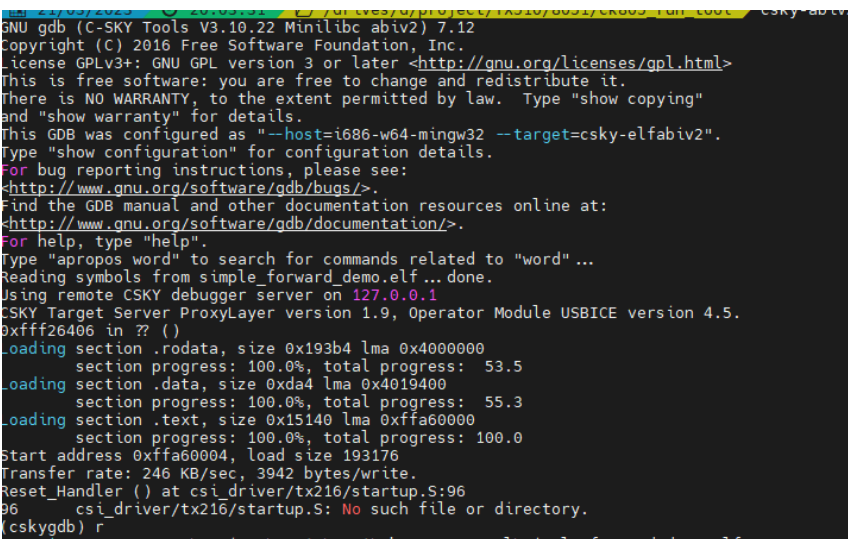

部署模型：

pipeline

然后通过串口调试助手中可以看到模型运行结果如下图，其结果与模拟器输出结果一致。

pipeline

至此，模型部署完毕！

6.7.4. TX5215x_TX5239x200_TX5239x220_TX5239x300系列板端部署

参考 TX5368x_TX5339x_TX5335x系列板端部署 。

6.7.5. TX5112x_TX5239x201系列板端部署

参考 TX5368x_TX5339x_TX5335x系列板端部署。

6.7.6. TX5336x_TX5256x 板端部署

参考 TX5368x_TX5339x_TX5335x系列板端部署 。

6.8. FAQ

6.8.1. bin2header如何使用？

如图，单执行脚本，会打印帮助提示信息。

pipeline

bin2header提示帮助信息

# bin2header bin_file header_file

bin_file为需要转换成头文件的二进制文件，header_file为被转换成的头文件。

# bin2header txt_file bin_file -r

bin_file为被转换成的二进制文件，txt_file为需要被转换的头文件，去掉首行和尾行。

示例操作如图 bin2header转换示例。

pipeline

带首行和尾行的头文件

pipeline

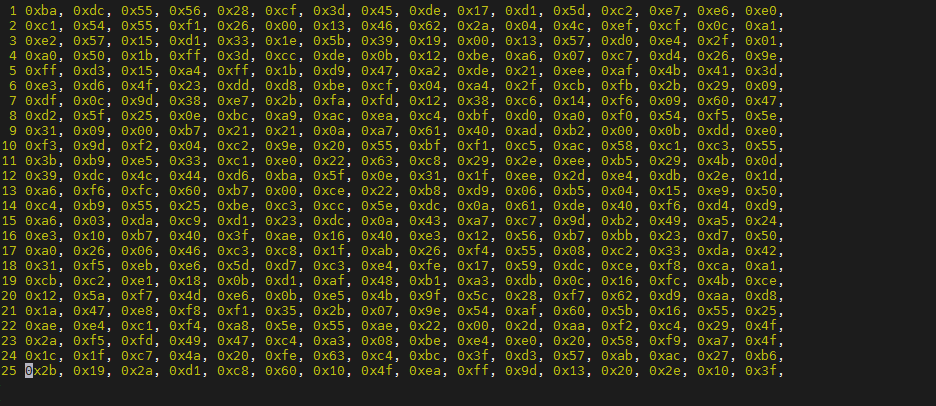

去掉首行和尾行的头文件

pipeline

bin2header转换示例

6.8.2. 驱动rne_driver.ko如何加载？

rne_driver.ko目前只适用TX5368x_TX5339x_TX5335x、TX5215x_TX5239x200_TX5239x220_TX5239x300和TX5112x_TX5239x201系列。

在板端执行insmod /usr/lib/modules/rne_driver.ko

卸载驱动：rmmod rne_driver

6.8.3. rne_simple_forward示例中输出结果的宏开关如何使用？

为了便于用户参考模拟器输出文件的实现，在RNE库、RT库增加以下4个编译宏开关供用户在Makefile中选择指定：

-DRESULT_HWC_P
-DRESULT_CHW_P
-DRESULT_ALL
-DDISABLE_PRINT_DEBUG_LAYER

Makefile中如果指定了RESULT_ALL、RESULT_HWC_P、RESULT_CHW_P三个个中的一个，RNE库/RT库会进行相应的屏幕打印。如果指定多个，有效宏定义会根据RESULT_ALL、RESULT_HWC_P、RESULT_CHW_P的顺序确定。

如果用户不希望屏幕输出，则在Makefile中指定DISABLE_PRINT_DEBUG_LAYER宏,则RNE库\RT库均会关闭屏幕打印。

RNE模拟库中run_e2e_example.sh脚本执行时，输出的文件默认在 samples/rne_simple_forward 路径下。

备注

RT库目前只有TX5368x_TX5339x_TX5335x、TX5215x_TX5239x200_TX5239x220_TX5239x300、TX5336x_TX5256x和TX5112x_TX5239x201支持存储文件。

6.8.4. CMakeList与Makefile中连接库有哪些注意事项？

以TX5368AV200为例，由于librne_pal_linux_a53.a与librne_rt_g3.a中部分定义的符号相互引用，建议在连接的时候用“–start-group”和“–end-group”将库括起来。

Makefile:

pipeline

Makefile注意事项

CMakeList:

pipeline

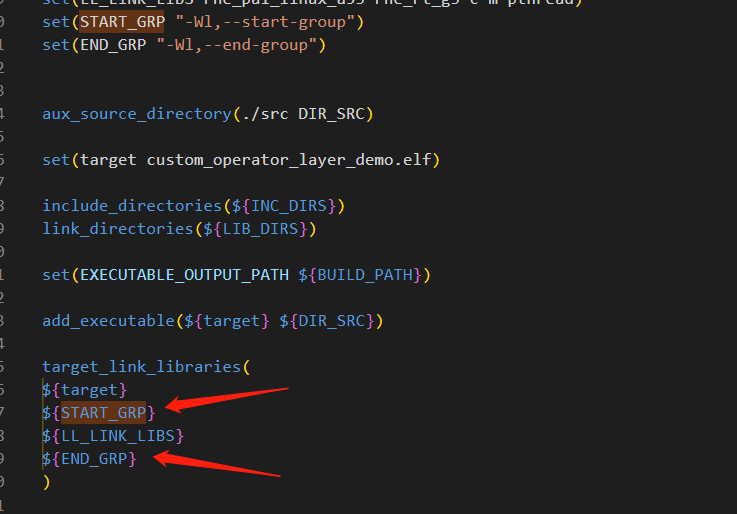

CmakeList.txt注意事项

6.8.5. SDK接口调用性能优化建议？

  1. 网络输入数据类型为定点，不要为浮点。如果是浮点输入，可以将减均值除方差在量化完成。

  2. TS_MPI_TRP_RNE_FillInputBlobs存在copy操作，用户在Linux平台接口可以选择TS_MPI_TRP_RNE_SetInputBlobsAddr直接进行网络blobs地址赋值，在其他平台接口，可以根据开源代码，自行优化实现。

  3. Linux平台下的接口，SDK在初始化时，会根据权重在内部开辟空间，用户可以选择TS_MPI_TRP_RNE_SetWeightAddr直接进行网络权重地址赋值。

  4. 如果网络可以onceload, 初始化时将权重或者量化系数一次性加载进网络，可以优化推理性能。onceload 功能参见 编译仿真性能分析使用指南 Knight编译器使用说明章节。

  5. TS_MPI_TRP_RNE_DumpOutputBlobs存在copy操作，用户可以根据开源代码，自行优化实现。

  6. 编译时使用“--input-indep 1”参数，模型每个input blob所需内存由用户分配控制，SDK调用时将RNE_BLOB_S的vpAddr指针指向该内存（用户通过TS_MPI_TRP_RNE_GetInputBlobs获取vpAddr指针直接赋值实现；或通过TS_MPI_TRP_RNE_SetInputBlobsAddr接口实现）。用户将前处理后的定点input data按HWCStride格式直接放入此内存，此时可以提高整个应用的性能。

6.8.6. 板端常见问题如何解决？

pipeline

板端内存不够

上述问题需要放大rne_driver.ko的空间。

pipeline

未注册RNE驱动

上述问题需要注册RNE驱动。

pipeline

交叉编译工具链与板端不对应

上述问题需要确认SDK与板端是否对应。

pipeline

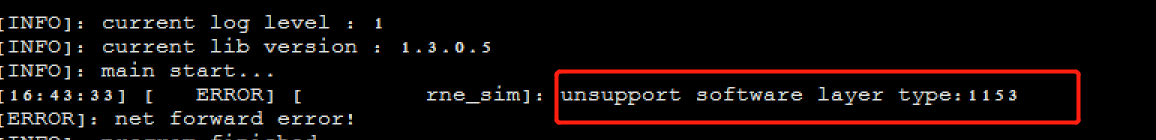

存在未注册的软件层

上述问题需要确认软件层是否存在，或者是否注册。

pipeline

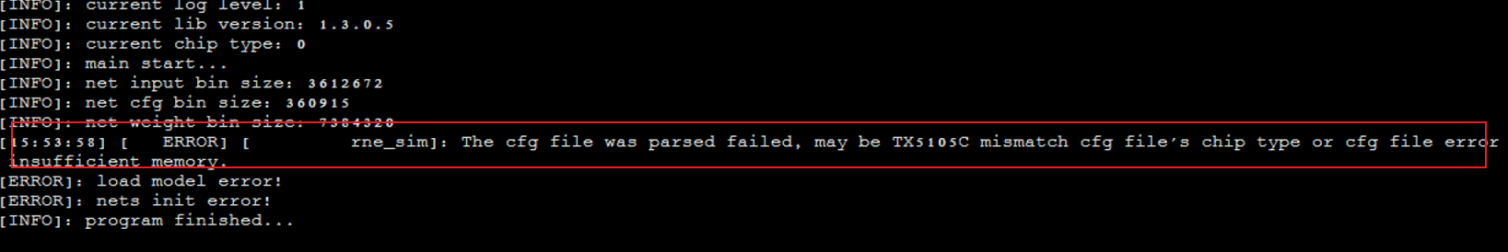

芯片型号与cfg资源中的型号类型不一致

上述问题需要确认SDK目标型号与编译后的资源的型号是否正确。

pipeline

驱动与内核不匹配

上述问题需要确认RNE的SDK与底层包是否匹配。

6.8.7. RNE运行时内存查看工具？

在RNE-RT-Lib/tools目录下,使用不同子目录来区分uclibc 和glibc, 工具名称为show_memory_size。

RNE-RT-Lib/tools/uclibc/show_memory_size

RNE-RT-Lib/tools/glibc/show_memory_size

打印输出信息格式如下

pipeline

输出信息

此小工具是sdk维护内存申请释放计数，为了解决中途意外退出导致内存申请释放计数错乱的问题，建议在程序启动时检查特定文件（例如 /tmp/ts_npu_mem_ipc ）的存在。如果文件存在，可以执行相应的处理操作，比如重启板子或者删除文件，以恢复内存申请释放计数的正确状态。

6.8.8. SDK使用注意事项？

  1. 在使用RNE_NET_S结构体之前，确保对其进行初始化操作，memset即可。

  2. 在多进程环境下，使用接口前必须通过调用 TS_MPI_TRP_RNE_GetAvailableCore 或 TS_MPI_TRP_RNE_GetExpectedCore 函数来获取核心，其返回值需为非负数（即≥0）。

  3. 确保线程一致性，TS_MPI_TRP_RNE_GetAvailableCore 的调用必须与 TS_MPI_TRP_RNE_Forward 的调用在同一个线程中。

  4. 确保线程一致性，TS_MPI_TRP_RNE_GetExpectedCore 的调用必须与 TS_MPI_TRP_RNE_Forward 的调用在同一个线程中。单网络双核方式，每个队列有独立的地址空间，需要指定RNE_NET_S中的s32NTask=2。 若编译器实际未对模型分块，SDK实际是单核运行，因此会有Warning日志提醒：

Themodel actually runs on a single core.

  1. 对于绑定核操作，首先应将s32HoldCore置为1，表示占用npu，再调用 TS_MPI_TRP_RNE_GetExpectedCore 去获取期望绑定的核，当占用当前核时，推理完成后，不会释放此核。
