3. 快速上手指南

为便于客户更直观、更快速的了解清微智能骑士工具链 TS.Knight 的用法，将自己的业务神经网络模型快速的在清微智能芯片产品上部署，特针对工具链各模块（ Knight 量化工具、 Knight RNE 编译器、 Knigh RNE 模拟器、 Knight RNE 性能分析器）提供结合语音、图像业务的快速上手用例。同时对这些用例进行讲解，以期帮助用户达到快速上手的目的。

这些用例结合具体业务只用于演示工具链的典型使用流程，使用的数据量较少，所以精度不具有参考价值，不代表工具链的实际精度效果。用例中的一些脚本，比如语音、图像数据的预处理， 客户可借鉴，如果有类似业务场景可在其基础上进行修改。客户如果想发挥出工具链的最大能力、更灵活的使用、应用到更复杂的场景，还需仔细阅读 TS.Knight 工具链各模块相应的使用指南文档。

名词解释

名词

说明

Knight

清微骑士工具链英文名称

QAT

Quantization Aware Training，量化感知训练

RNE

可重构神经网络加速引擎

Finetune

微调

IR定点模型

中间表示模型，指 Caffe定点模型或ONNX定点模型

3.1. Knight demo介绍

3.2. 简介

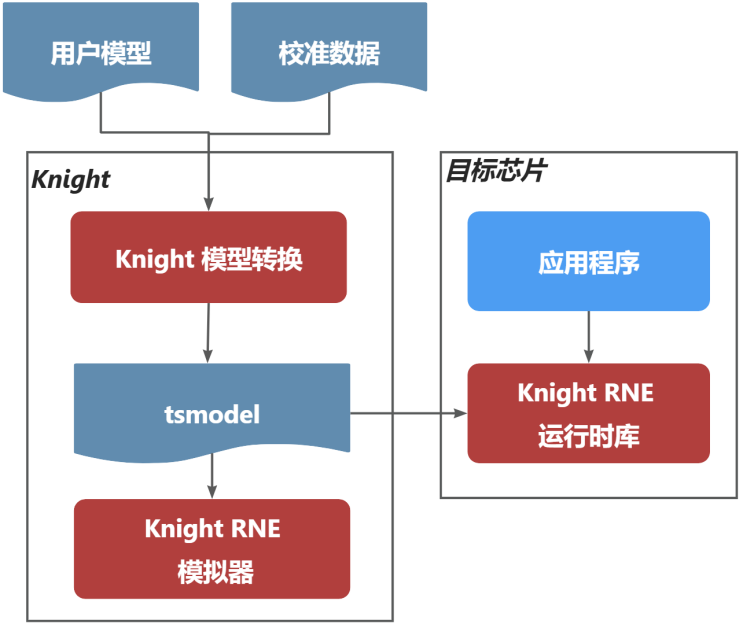

Knight包含部署AI模型所需的全套工具链，包括模型转换、模拟器仿真、运行时库等功能。

pipeline

3.3. 开发环境准备

本章介绍使用Knight工具链前所需要完成的开发环境准备。

3.3.1. 准备docker环境

Knight支持容器部署的方式，用户需要保证已安装docker环境，docker版本大于等于19.03。

3.3.2. 加载镜像文件

docker load -i ts.knight-<version>.tar.gz

3.3.3. 查看镜像

查看已加载的镜像。

docker images
pipeline

3.3.4. 运行镜像

执行以下命令启动docker 镜像。

docker run --name=knight_docker -v localhost_dir:/data -it ts.knight:
xxx /bin/bash

其中 localhost_dir表示宿主目录，即本地需映射到容器内的目录（绝对路径）。

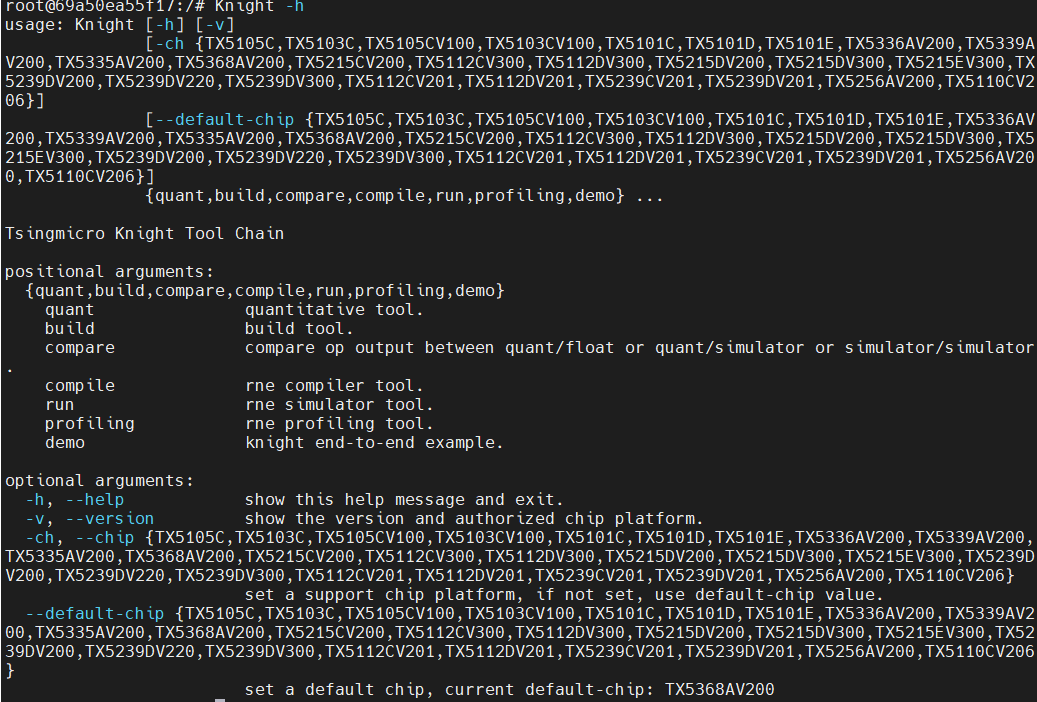

容器启动成功后，在容器内任意目录下均可使用Knight命令，Knight帮助信息页面示例如下所示。

pipeline

3.4. Knight命令说明

Knight作为工具链功能的总入口，支持参数如下：

  • -v: 查看Knight工具链版本信息。

  • -h/--help: 查看帮助信息。

  • -ch/--chip: 配置芯片型号，可调用相应型号下的工具链功能，可选，默认值为TX5368AV200。

  • --default-chip: 配置芯片型号-ch/--chip默认值，用户可通过以下命令行配置新的默认值。

Knight子命令重点说明如下：

  • Knight build 为模型转换命令，包含量化编译操作，用来将浮点模型转换为tsmodel模型部署资源，并完成模型精度比对和模型正确性验证。

  • Knight run 为模型仿真命令，用来完成tsmodel的推理运行。

  • Knight profiling 为模型性能分析命令，用来评估tsmodel在板端的性能。

3.5. 模型转换配置文件示例

容器内/TS-KnightDemo/Samples目录下中内置了resnet18和yolov5的配置文件示例，本文以yolov5进行说明，/TS-KnightDemo/Samples/yolov5_config.json内容如下：

{

"chip": "TX5336AV200",
"quant": {
"model": "/TS-KnightDemo/Samples/yolov5s/models/yolov5s.onnx",
"framework": "onnx",
"infer-func": "infer_common",
"bit-width": 8,
"quant-mode": "mse",
"batch-size": 1,
"run-mode": "quant",
"iteration": 10,
"output-dequant": false,
"dump": true,
"output-name": "/model.24/m.0/Conv_output_0 /model.24/m.1/Conv_output_0
/model.24/m.2/Conv_output_0",
"save-dir": "/TS-KnightDemo/output/yolov5s/quant",
"log-level": 3,
"user-defined-script": "/opt/Quantize/onnx_examples/infer_common.py",
"input-configs": [
   {
   "input_name": "images",
   "quant_data_format": "Image",
   "data_dir":"/TS-KnightDemo/Samples/yolov5s/data/quant_data/coco/images/val2017",
   "color_space": "RGB",
   "mean": [0,0,0],
   "std": [255.0,255.0,255.0]
   "quantize_input_dtype": "uint8",
   "padding_constant_value": 0
   }]
},

"compile": {
"save-dir": "/TS-KnightDemo/output/yolov5s/rne"
}
}

用户如果需要修改模型，可选择修改以下"quant"中的配置的参数。

  • "model"：用户浮点onnx模型。

  • "output-name"：模型输出层，根据实际需求配置，如果不需要裁剪模型后处理，则可不指定。

  • "save-dir":量化的输出路径。

  • "infer-func":量化推理函数，定义在"user-defined-script"指定的脚本中。

  • "user-defined-script"：量化自定义脚本。

  • "dump":是否保存量化后的输出数据，需要设置为true,以便后续模型验证流程。

  • "input-configs"数据预处理参数参见`章节8.1 <l>`__。

详细信息请参见 量化使用指南

同时可选择修改以下"compile"中的配置的参数：

  • "save-dir":编译的输出路径，建议和quant.save-dir设置为同级目录。

详细信息请参见 编译仿真性能分析使用指南

在完成模型转换后，可通过以下字段配置自动完成模型验证和精度比对：

  • "disable-compare"：可选，数据类型bool, 取值范围[true, false]

  • 值为true，表示不进行模型精度对比。

  • 值为false，默认值，表示在完成模型转换后，调用Knight compare工具进行量化前后的精度对比。

  • "disable-model-check": 可选，数据类型bool, 取值范围[true, false]

  • 值为true，表示不进行模型验证；

  • 值为false，默认值，表示在完成模型转换后，调用model_check.py工具执行模型验证，仅支持NCHW输入数据格式的校验。

3.6. 模型转换命令执行

以yolov5为例，执行以下命令编译生成tsmodel。

命令行示例参见/TS-KnightDemo/Samples/yolov5_sample.sh

Knight build --run-config /TS-KnightDemo/Samples/yolov5_config.json

模型转换执行成功后，会在设置的save-dir中保存输出文件，输出目录为 /TS-KnightDemo/output/yolov5s。

├──yolov5
│ ├── quant
│ │ ├── yolov5s_quantize.onnx #量化后的模型
│ │ ├── dump #dump设置为true时，保存浮点模型和量化模型每层的输出数据
│ │ ├── steps #量化过程保存的onnx模型，用于调试
│ │ ├── inputs #用于模拟器输入的二进制bin数据，仅保存最后一条数据
│ │ ├── log
│ ├── rne
│ │ ├── yolov5s_quantize_r.tsmodel #芯片指令和权重部署文件
│ │ ├── yolov5s_quantize_r.cfg #芯片指令部署文件
│ │ ├── yolov5s_quantize_r.weight #芯片权重部署资源
│ │ ├── log

3.7. 仿真命令执行

3.7.1. 输入数据准备

在使用模拟器推理tsmodel之前，需要准备输入bin文件，以下命令将bus.jpg进行前处理，并保存为bin文件。

python3 /TS-KnightDemo/Samples/yolov5s/pysrc/yolov5_onnx.py \
--input /TS-KnightDemo/Samples/yolov5s/data/test_data/bus.jpg \
--outpath /TS-KnightDemo/output/yolov5s/rne --pre_processing

3.7.2. 仿真模型推理

执行Knight run命令，输入bin 文件完成推理。

Knight --chip TX5336AV200 run \
--input /TS-KnightDemo/output/yolov5s/rne/model_input.bin \
--model /TS-KnightDemo/output/yolov5s/rne/yolov5s_quantize_r.tsmodel \
--save-dir /TS-KnightDemo/output/yolov5s/rne -fmt nchw

执行该命令后，将模拟器推理tsmodel的输出数据保存为txt文件，示例如下：

result-_model.24_m.0_Conv_output_0_p.txt
result-_model.24_m.1_Conv_output_0_p.txt
result-_model.24_m.2_Conv_output_0_p.txt

3.7.3. 输出数据后处理

执行以下脚本，完成针对输出数据的后处理，得到最终的计算结果。

python3 /TS-KnightDemo/Samples/yolov5s/pysrc/yolov5_onnx.py \
--input /TS-KnightDemo/output/yolov5s/rne --outpath /TS-KnightDemo/output/yolov5s/rne \
--post_processing --data /TS-KnightDemo/Samples/yolov5s/data/test_data/bus.jpg

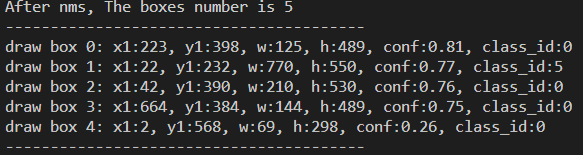

执行该命令后，日志显示如下：

pipeline

3.7.4. 性能评估

在没有板端环境条件下，可使用仿真工具评估模型性能。命令如下

Knight profiling --chip TX5336AV200 --model
/TS-KnightDemo/output/yolov5/rne/yolov5s_v7.0_quantize_r.tsmodel
--save-dir /TS-KnightDemo/output/yolov5/rne

3.8. 板端运行

3.8.1. 相关文件说明

容器外/TX5368x_TX5339x_TX5335x_Lib/RNE-RT-Lib/samples/rne_yolov5_detection目录为演示yolov5的前处理、推理、后处理的完整流程。

3.8.2. demo交叉编译

执行如下命令：

cd samples/rne_yolov5_detection
make clean ; make;

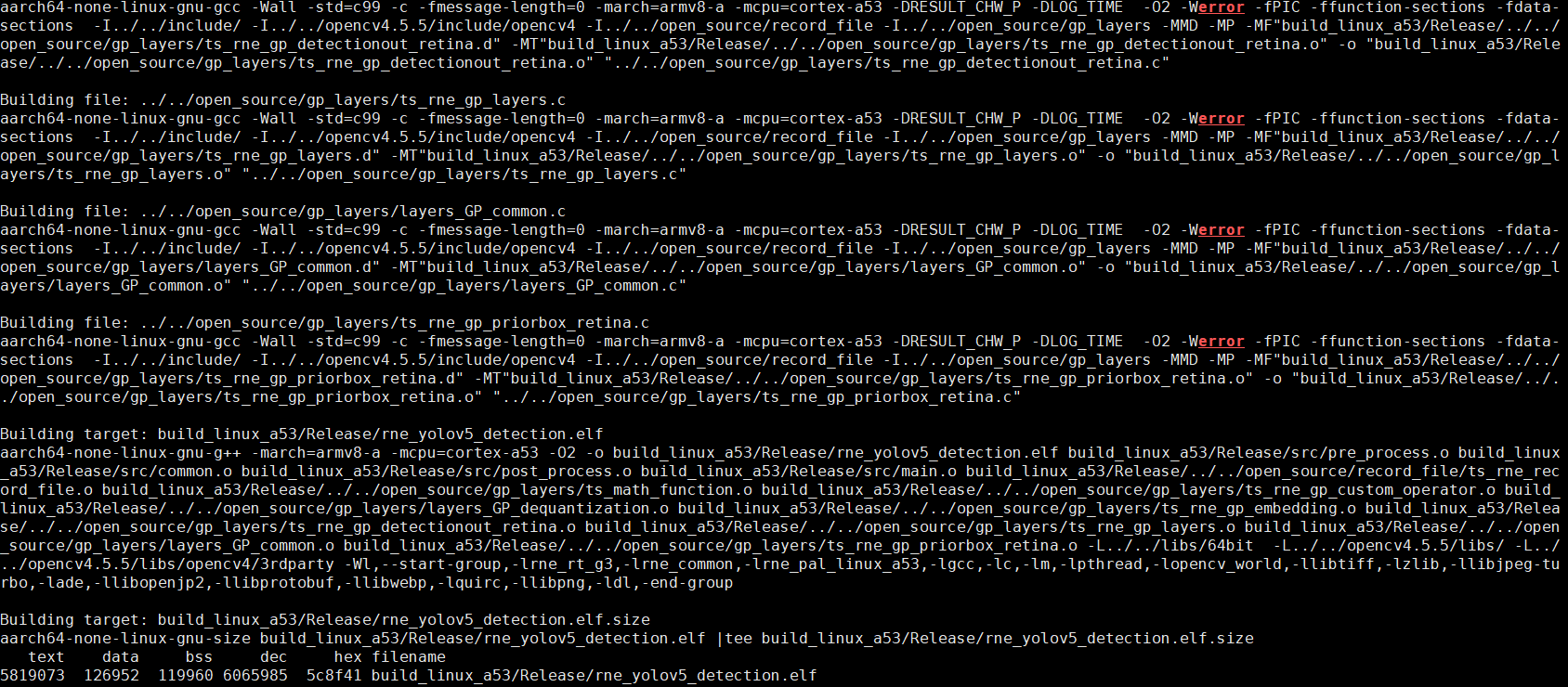

执行成功后，会看到以下信息提示，表示交叉编译成功，生成板端部署资源： samples/rne_yolov5_detection/build_linux_a53/Release/rne_yolov5_detection.elf。

pipeline

3.8.3. 板端环境搭建及部署

3.8.3.1. 板端环境准备

开发板环境的配置及与板端的初始化请参考《TX5368A Linux SDK安装及升级使用说明_v1.5.pdf》第2章安装、升级TX5368A DEMO板开发环境。

3.8.3.2. 板端运行

3.8.3.2.1. 配置交叉编译环境

在RNE-RT-Lib目录下，有settings_path_linux.sh脚本。编辑该脚本将tools_dir设置成gcc-arm-10.2-2020.11-x86_64-arm-none-linux-gnueabihf.tar.xz 解压后的存放路径（最好是绝对路径），之后source一下就可以。

# 工作目录：./RNE_RT_Lib
# 命令
vi settings_path_linux.sh
# 编辑’tools_dir=xxxxxx’
...
# 保存退出
:wq
#source 是使该文件生效
source settings_path_linux.sh
pipeline
pipeline
3.8.3.2.2. 打开串口调试工具

确保连线正确，然后打开串口调试工具，可以使用SSCOM、SecureCRT或者其他的软件，本示例使用的是ipop, 确保IPOP工具TFTP已配置好服务器路径，确保打开对应的调试串口，确保板端已经进入linux系统。

3.8.3.2.3. 拷贝部署资源到板端部署

把rne_yolov5_detection.elf以及samples/rne_yolov5_detection目录下resource文件夹拷贝到window系统下IPOP工具配置TFTP服务器目录下，

然后执行如下命令：

通过tftp把文件拷贝到板端：

# 命令
tftp –g –r rne_yolov5_detection.elf 192.168.1.20

注：板端的连接配置请参考《TX5368A Linux SDK安装及升级使用说明》。

部署模型：

参数说明： 参数1: resource/yolov5s_v7.0_quantize_r.tsmodel 参数2: resource/1.jpg or resource/2.jpg or resource/3.jpg or resource/4.jpg ./rne_yolov5_detection.elf 参数1 参数2

chmod +x rne_yolov5_detection.elf
./rne_yolov5_detection.elf resource/yolov5s_quantize_r.tsmodel
resource/bus.jpg

执行后，可以看到模型运行结果如下图

pipeline

从以上结果可以看出，板端部署运行结果和 `输出数据后处理`__ 模拟器仿真结果的结果一致。

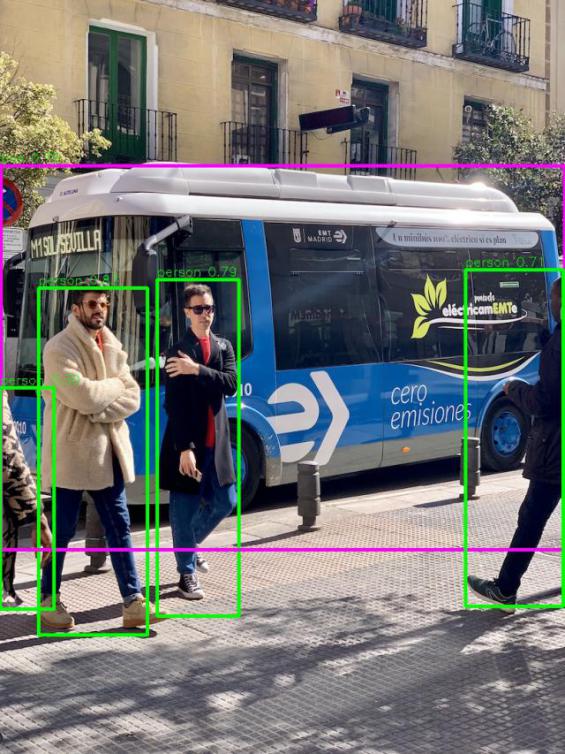

生成的识别后的图片如下：

pipeline

3.9. 功能特性说明

3.9.1. 数据预处理说明

Knight build 支持仅配置json文件加载校准数据集，无需编写python推理脚本，配置示例如下 /TS-KnightDemo/Samples/yolov5s/yolov5s_config.json

{
"chip": "TX5336AV200",
"quant": {
"model": "/TS-KnightDemo/Samples/yolov5s/models/yolov5s.onnx",
"framework": "onnx",
"infer-func": "infer_common",
"bit-width": 8,
"quant-mode": "mse",
"batch-size": 1,
"run-mode": "quant",
"iteration": 10,
"output-dequant": false,
"dump": true,
"output-name": "/model.24/m.0/Conv_output_0 /model.24/m.1/Conv_output_0 /model.24/m.2/Conv_output_0",
"save-dir": "/TS-KnightDemo/output/yolov5s/quant",
"log-level": 3,
"user-defined-script": "/opt/Quantize/onnx_examples/infer_common.py",
"input-configs": [
{
"input_name": "images",
"quant_data_format": "Image",
"data_dir":"/TS-KnightDemo/Samples/yolov5s/data/quant_data/coco/images/val2017",
"color_space": "RGB",
"mean": [0,0,0],
"std": [255.0,255.0,255.0],
"quantize_input_dtype": "uint8",
"padding_constant_value": 0
}
]
},
"compile": {
"save-dir": "/TS-KnightDemo/output/yolov5s/rne"
}}

3.9.1.1. 预处理配置说明

quant字段中input-configs用来配置模型不同输入校准的数据类型，以及经过的预处理步骤。其中的字段说明如下

  • input_name: 必选，指ONNX模型的输入tensor名称。

  • quant_data_format: 必选，表示校准数据类型,可选范围[“Image”, “Numpy”, “Bin”]：

值为Image, 则是图像数据； 值为Numpy, 则是后缀为.npy的numpy数据； 值为Bin, 则是后缀为.bin的bin数据；

  • data_dir: 必选，表示校准数据路径，仅支持配置绝对路径。

  • color_space: 可选，在quant_data_format为Image时生效，可选范围[“BGR”,”RGB”,”GRAY”]，默认“BGR”,表示输入图像数据格式为BGR；

  • mean: 可选，均值，list形式，与通道数量相同，与std参数同时提供生效；

  • std: 可选，标准差，list形式，与通道数量相同，与mean参数同时提供生效；

  • quantize_input_dtype: 可选，量化后定点模型输入数据类型，默认为float32，可选范围["float32", "uint8"]；

  • padding_constant_value: 可选，int类型，表示是否进行常量补边，默认None，不进行补边，针对yolo系列模型建议设置该参数为0；

备注

配置input-configs时注意事项：

  1. quant.data/ quant.batch-size 不再生效。

  2. 必须按照示例中指定infer-func和user-defined-script。

  3. padding_constant_value/mean/std/color_space这些参数仅在quant_data_format为Image时生效。

  4. quant.save-dir 和compile.save-dir 仅支持绝对路径。

3.9.1.2. 多输入模型配置说明

input-configs是list结构，多输入则需要分别配置。配置示例如下：

{
"chip": "TX5336AV200",
"quant": {
"model":"/TS-KnightDemo/Samples/yoloworld/models/yolo-word-v2-s-image.onnx",
"framework": "onnx",
"infer-func": "infer_common",
"bit-width": "8",
"quant-mode": "mse",
"run-mode": "quant",
"dump": true,
"save-dir": "/TS-KnightDemo/output/yoloworld_v2s/quant",
"user-defined-script": "/opt/Quantize/onnx_examples/infer_common.py",
"input-configs": [
{
"input_name": "images",
"quant_data_format": "Image",
"data_dir": "/TS-KnightDemo/Samples/yoloworld/data/images",
"color_space": "RGB",
"mean": [0,0,0],
"std": [255.0,255.0,255.0],
"quantize_input_dtype": "uint8",
"padding_constant_value": 0
},
{
"input_name": "text",
"quant_data_format": "Numpy",
"data_dir": "/TS-KnightDemo/Samples/yoloworld/data/texts"
}
]
},
"compile": {
"onnx":
"/TS-KnightDemo/output/yoloworld_v2s/quant/yolo-word-v2-s-image_quantize.onnx",
"save-dir": "/TS-KnightDemo/output/yoloworld_v2s/rne"
}
}

对应校准数据目录结构示例如下：

├──img_data
│ ├── img1.jpg
│ ├── img2.jpg
├──text_data
│ ├── text1.npy
│ ├── text2.npy

3.9.2. 模型输出说明

3.9.2.1. 后处理裁剪

output-dequant参数设置设置输出节点名，会按输出名进行裁剪和量化。不同输出节点使用空格分割，yolov5中示例如下：

"quant": {
"output-name": "/model.24/m.0/Conv_output_0 /model.24/m.0/Conv_output_0 model.24/m.0/Conv_output_0"
}

3.9.2.2. 增加反量化层

output-dequant表示是否增加反量化，若设置，会在所有输出层算子前增加反量化算子。

"quant": {
"output-dequant ": true
}

3.9.3. 模型输入说明

3.9.3.1. 归一化放入模型首层

为提升模型板端性能，一般建议将数据预处理中归一化操作放入模型中，配置示例如下：

"quant": {
"user-defined-script": "/opt/Quantize/onnx_examples/infer_common.py",
"input-configs": [
{
"input_name": "images",
"quant_data_format": "Image",
"data_dir": "/TS-KnightDemo/Samples/yoloworld/data/images",
"color_space": "RGB",
"mean": [0,0,0],
"std": [255.0,255.0,255.0],
"quantize_input_dtype": "uint8",
"padding_constant_value": 0
}]
}

input-configs内配置"quantize_input_dtype"取值为uint8时，必须同时和mean/std 配套使用，表示在模型中增加归一化层，设置后，量化后的定点模型输入的数据格式为0~255的整数。

input-config内配置"quantize_input_dtype"后，quant.quantize_input_dtype不生效。

针对多输入模型和自动混合量化场景，quantize_input_dtype/std/mean仅支持配置在input-config内，且仅支持一路配置quantize_input_dtype为uint8。
