5. 编译仿真性能分析使用指南 

名词解释

名词	说明
Knight	清微骑士工具链英文名称
CGRA	粗粒度可重构阵列处理器
RNE	可重构神经网络加速引擎
FSPM	CGRA芯片内部数据缓存
WSPM	CGRA芯片权重数据缓存
MSPM	CGRA芯片量化参数缓存
DDR	CGRA芯片外部数据缓存
DMA	直接存储器访问功能
RCCN	可重构矩阵计算功能
RCVT	可重构向量计算功能
RDMA	读DMA功能
WDMA	写DMA功能

5.1. 简介

本文档主要介绍清微骑士工具链 Knight 在模型编译、模拟和性能分析方面的功能及使用方法。内部涉及到的相关模块简介如下:

Knight编译器 Knight-Compiler :编译转换量化模型，产生芯片执行的指令配置文件。
Knight模拟器 Knight-Simulator :用于仿真神经网络在芯片上推理计算过程，输出计算层的结果。
Knight性能分析器 Knight-Profiling :用于分析神经网络在芯片上执行时间和存储开销，并给出分析报告。

5.2. 开发流程

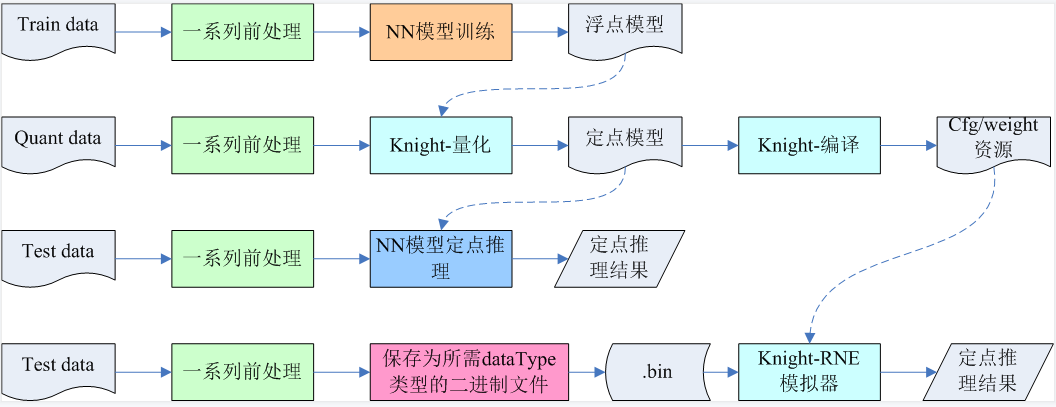

用户模型通过Knight量化工具得到网络量化模型。
使用Knight编译器编译网络量化模型，生成模拟器和芯片部署文件，分别包含指令文件和权重文件。
Knight模拟器加载模型部署文件，输出网络推理结果，用于功能验证。
Knight性能分析器加载模型部署文件，分析模型完成计算的时间，用于模型性能预估。
Knight模拟库供用户在PC端调用编写自己的应用程序，从而实现模拟运行结果。
Knight运行时库供用户在PC端交叉编译时调用，从而实现板端运行。

5.3. Knight编译器

5.3.1. 概述

Knight 编译器用于加载量化模型，生成芯片配置指令文件和权重参数文件。

5.3.2. 编译步骤

编译步骤如下：

步骤说明

加载及解析网络模型

1.通常网络模型中的算子需要经过Knight量化工具量化后，Knight编译器才能识别并正常编译，部分算子除外。

2.识别格式是protobuf定义的特定文件格式。

优化网络结构

1.层合并：例如Convolution+BN。

2.层替换：例如某些层可以通过卷积替换提高硬件的计算效率。

3.层分割：例如限于硬件资源，某些层需要按照channel划分为多次计算。

分配计算资源

基于硬件的存储资源及网络结构分配地址信息。

生成指令文件及权重文件

1.生成带有调试信息的指令及权重。

2.生成不带调试信息的指令及权重。

5.3.3. 使用说明

5.3.3.1. 命令格式

caffe模型：

Knight --chip [chiptype] compile --net example.prototxt
--weight example.caffemodel --save-dir ./example/

onnx模型：

Knight --chip [chiptype] compile --onnx example.onnx --save-dir ./example/

5.3.3.2. 参数说明

-h或--help

可选
默认值：无
说明：显示帮助信息

--run-config或-rc

可选
说明：命令行配置文件路径。命令行参数的优先级高于配置文件中的对应项。请参考使用指南综述的--run-config参数说明。

--net

格式: --net net_file
说明：编译caffe模型的必要参数。设定神经网络模型文件路径。

--weight或-w

格式: --weight weight_file或-w weight_file
说明：编译caffe模型的必要参数。设定神经网络权重文件路径。

--save-dir

格式: --save-dir save_dir
可选
默认值：无
说明：设置输出文件路径，默认为 /TS-KnightOutput/RneCompile 路径。

--log-level或 -l

可选
取值范围： {0,1,2,3}
默认值：3
说明：设定log输出等级，默认为3。0=DEBUG 1=INFO 2=WARNING 3=ERROR

--onceload-m

可选
默认值：-1，不使用onceload-m。
说明：按照一次性载入权重的网络格式编译芯片配置文件时，量化参数的偏移值。 mspm_offs为MSPM空间的偏移。若多个模型使用onceload-m，则第一个模型指定mspm_offs为0，后面依次加上前一个模型end值（编译log里会有类似MSPM once load end:xxx的提示）。不同芯片类型，参数的取值范围也不同，详见 compile部分参数详细说明。

--onceload-w

可选
默认值：-1，不使用onceload-w。
说明：按照一次性载入权重的网络格式编译芯片配置文件时，权重的偏移值。 wspm_offs为WSPM空间的偏移。若多个模型使用onceload-w，则第一个指定wspm_offs为0，后面依次加上前一个模型end值（编译log里会有类似WSPM once load end:xxx 的提示）。不同芯片类型，参数的取值范围也不同，详见 compile部分参数详细说明。

--output

可选

默认值：无

说明：指明需要导出的blob_name。参数blob_name是在模拟器仿真d版本的cfg和weight配置时输出的blob_name。

备注

1)设置该参数确保某一个layer的输出blob在计算结束时是作为网络结果输出。

2)设置-l 0编译时，在npu_compile_xxx.log文件中可以看到所有可设置的blob_name列表。

3)多输出场景，需要多次使用--output参数，每次指定一个blob_name。如：--output blob_1 --output blob_2

设置--output参数出现blob_name错误原因和解决方法见如何正确设置编译器--output参数值？

--general-process或-gp

格式: --general-process或-gp

可选

默认值：关闭。

说明：设置该参数时，打开自编译通用类型算子的开关。打开状态时，遇到不识别的算子自动编译成通用类型算子。关闭状态时，遇到不识别的算子报error。

备注

不识别的算子，是指除了规格表中定义的算子（包含高效类型算子和通用类型算子）之外的算子

--opt-ddr

可选

取值范围：{0,1,2}

默认值：1

说明：可选参数。指示是否对ddr做优化。

0：算子使用的ddr缓存地址没有重叠，支持模拟器debug中间层输出功能，使用的ddr缓存较大。

1：算子使用的ddr缓存地址会有重叠，使用ddr缓存相对较小。

2：算子使用的ddr缓存地址会有重叠，不支持模拟器debug中间层输出功能，使用ddr缓存更小。

备注

如果使用Knight模拟器的--debug参数调试网络，只能使用--opt-ddr 0。

--debug

可选
默认值：false
说明：设置该参数时，打开编译输出xxx_d.tsmodel文件的开关。

关闭状态时：编译不输出xxx_d. tsmodel文件。

打开状态时：编译输出xxx_d. tsmodel文件。

--unfixloop

可选
默认值：false
说明：设置该参数时，编译循环神经网络为不定循环次数的网络。
1. 此参数控制是否编译循环神经网络为不定循环次数的网络。如果设置该参数，开启不定循环次数编译，编译器会做相应处理，对应保存的数据的中间数据缓存在执行时不会被清零。
2. 配合Knight模拟器的-fs，-fc使用。

--sparse

可选
默认值：false
说明：设置该参数时，打开权重稀疏化压缩的开关。部分芯片支持，详见 compile部分参数详细说明

--res-version

可选
默认值：1.0
说明：配置资源版本号。配置的资源版本号编译到cfg文件中，用于模拟库和板端部署模型查询。最多支持配置16个字符。

--onnx

可选
说明：编译onnx模型的必选参数。设定onnx神经网络模型文件路径。

--res-version

可选
默认值：1.0
说明：配置资源版本号。配置的资源版本号编译到cfg文件中，用于模拟库和板端部署模型查询。最多支持配置16个字符。

--opt-group

可选
取值范围: {0,1,2}
默认值：0
说明：此参数设置网络组优化策略。

0: 不使用网络组优化。

1: 使用内部融合处理算法进行优化。

2: 使用遗传算法进行优化。

不支持循环网络

--input-indep

可选

默认值：false

说明：设置该参数时，打开input blobs mem是否独立于blobs mem的开关。后续推理流程支持SDK与模拟器。

关闭状态时：input blobs mem 在blobs mem 里面，由SDK分配控制。

打开状态时：input blobs mem 在blobs mem 外面，模型每个input blob所需内存由用户分配控制，SDK调用时将RNE_BLOB_S的vpAddr指针指向该内存（用户通过TS_MPI_TRP_RNE_GetInputBlobs获取vpAddr指针直接赋值实现；或通过TS_MPI_TRP_RNE_SetInputBlobsAddr接口实现）。RNE推理时不会覆盖此内存。用户可将前处理后的定点input data按HWCStride格式直接放入此内存，data数据为8bit或16bit的整型数(与输入层量化位宽对应)，此时可以提高整个应用的性能。用户也可以通过TS_MPI_TRP_RNE_FillInputBlobs接口将input data放入此内存，此时无性能提升。详见 --input-indep参数说明流程图

备注

除TX510x外，其他芯片都支持该参数； Input后接通用算子时，不支持该参数。

--hardware-resource-mode或-hrm

可选

取值范围： {"little","middle", "big", "super"}

默认值：super

说明：此参数控制用户可使用的硬件资源大小，包括FSPM，MSPM，WSPM等。指定为little模式编译不过时，可使用big或super模式。

little：只能使用最少的硬件资源。

middle：与little模式相比，使用较多的硬件资源。

big：与middle模式相比，使用较多的硬件资源。

super：使用全部硬件资源

备注

目前只有TX5336x_TX5256x芯片支持该参数。

--start-layer-name或-sln

可选

默认值：模型的起始节点

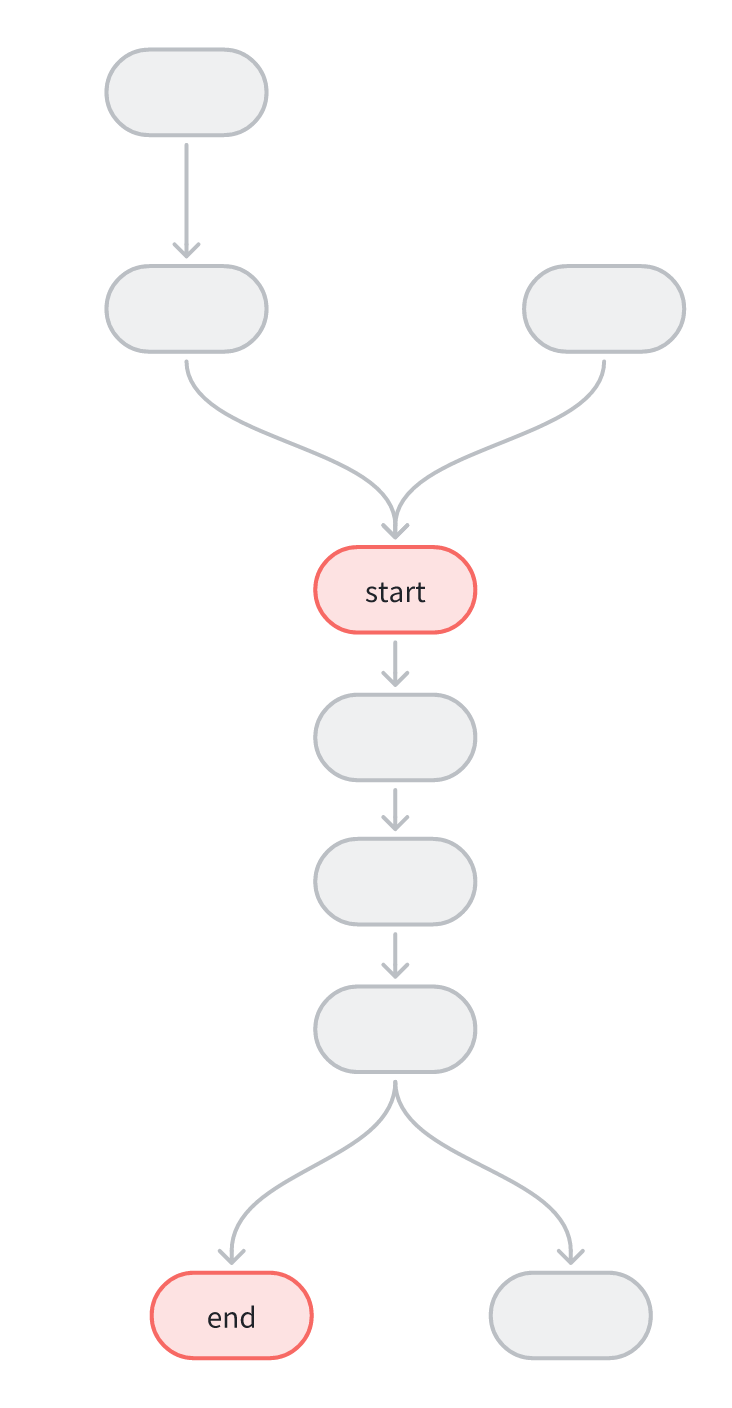

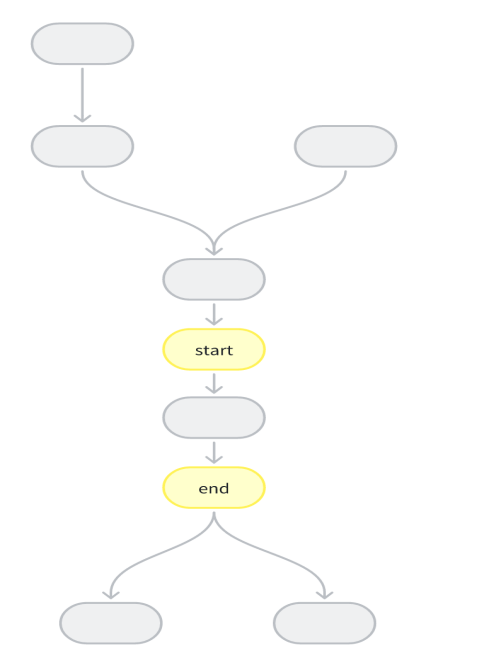

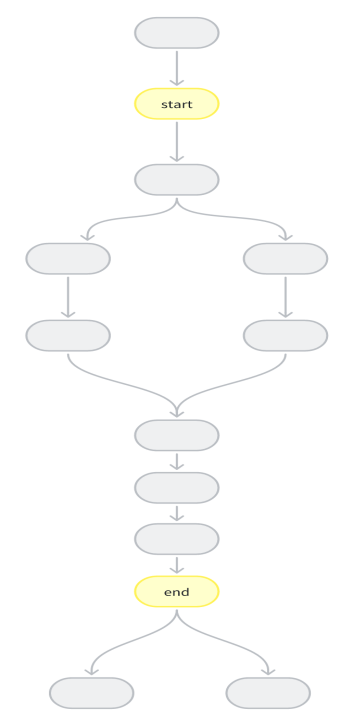

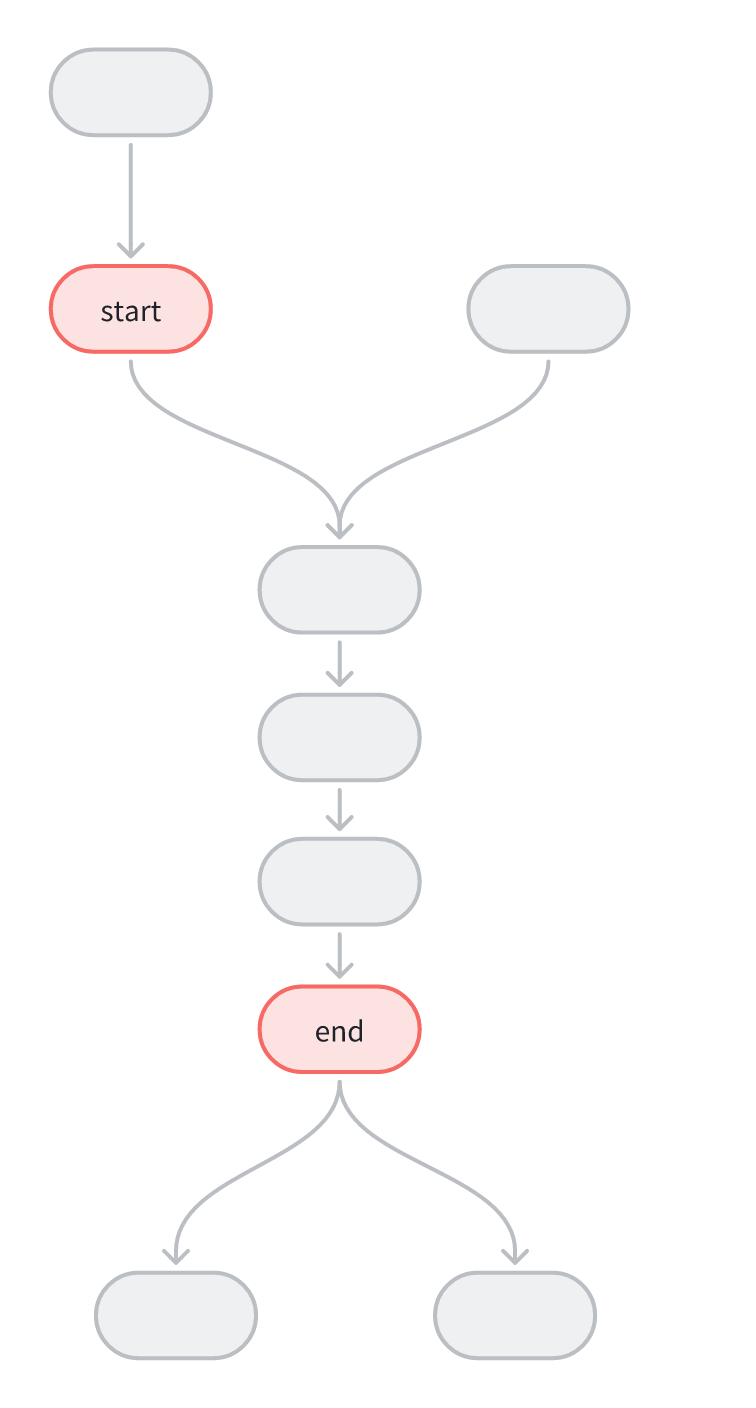

说明：支持编译ONNX模型的子网络，该参数指定子网络的起始layer。通常情况下，此参数与-eln同时使用。当原始的ONNX模型只有一个输入时，该参数可忽略，默认编译从原始模型的输入开始到-eln指定layer结束

备注

1）不支持input或cast作为参数值

2）卷积类算子会被量化为（GEMM/Conv/Deconv) + BN算子组合。在这种情况下，BN层名不能作为参数值。

3）GlobalAveragePooling或AveragePooling被量化为pooling + PyOp算子组合，PyOp层名不能作为参数值。

4）当算子有多个输入时，层名不能作为参数值。

详细说明见编译器设置-sln/-eln注意事项

--end-layer-name或-eln

可选

默认值：编译从-sln指定layer开始到模型结束

说明：支持编译ONNX模型的子网络，该参数指定子网络的结束layer。通常情况下，此参数与-sln同时使用。当原始的ONNX模型只有一个输出时，该参数可忽略。

备注

1）卷积类算子会被量化为（GEMM/Conv/Deconv) + BN算子组合。在这种情况下，卷积(GEMM/Conv/Deconv) 层名不能作为参数值。

2）GlobalAveragePooling或AveragePooling被量化为pooling + PyOp算子组合，pooling层名不能作为参数值。

3）当算子有多个输出时，层名不能作为参数值。

详细说明见编译器设置-sln/-eln注意事项

--input-order

可选
取值范围: {nchw,nhwc}
默认值：nchw
说明：指定模型输入节点数据排布顺序，仅在编译模型Blip, Clip, Swin Transformer 时，必需指定--input-order nhwc , 此时会带来性能优化；模拟器和板端部署时需要指定输入数据format 为nhwc 。

--output-indep

可选
默认值：false
说明：设置该参数时，打开output blobs mem是否独立于blobs mem的开关。后续推理流程支持SDK与模拟器。

关闭状态时：output blobs mem 在blobs mem 里面，由SDK分配控制。

打开状态时：output blobs mem 在blobs mem 外面，模型每个output blob所需内存由用户分配控制，SDK调用时将RNE_BLOB_S的vpAddr指针指向该内存（用户通过TS_MPI_TRP_RNE_GetOutputBlobs获取vpAddr指针直接赋值实现；或通过TS_MPI_TRP_RNE_SetOutputBlobsAddr接口实现）。推理时不会覆盖此内存。用户也可以通过TS_MPI_TRP_RNE_DumpOutputBlobs接口将output data放入此内存，此时无性能提升。

详见 --input-indep参数说明流程图

--transformer-opt

可选
默认值：false
说明：设置该参数时，将连续多个reshape、permute或连续多个reshape或连续多个permute算子合并为算子（gather或move）。

关闭状态时：关闭该优化。

打开状态时：打开算子合并。

参数使用场景见编译器--transformer-opt使用场景？

--rgb

可选

默认值：false

说明：TX5336x_TX5256x芯片3通道输入推荐使用。设置该参数时，编译的模型接受RGB 3/6/9通道数据输入。该参数用于硬件直接载入定点输入数据，无需软件层预处理。

注意：

TX5112x_TX5239x201系列芯片受硬件限制不支持9通道输入；多batch或者无法一次全部装填到fspm的输入，h*w*c必须是4的倍数；该参数只处理4维输入的模型。

-sr或-serial-run

可选

取值范围:{0,1}

默认值：0

说明：编译运行指令串行。

0: 不打开。 1: 打开。仅TX5336x支持。

5.3.3.3. compile部分参数详细说明

部分参数只支持特定芯片，详情见下表(Y：支持 N：不支持)

参数	TX5326x	TX5368x_TX5339x_TX5335x	TX5215x_TX5239x200_TX5239x220_TX5239x300	TX5112x_TX5239x201	TX5336x_TX5256x
--unfixloop	Y	Y	Y	Y	Y
--sparse	N	Y	N	N	Y
--input-indep	Y	Y	Y	Y	Y
--hardware-resource-mode	Y	N	N	N	Y
--start-layer-name	Y	Y	Y	Y	Y
--end-layer-name	Y	Y	Y	Y	Y
---input-order	Y	Y	N	N	Y
--output-indep	Y	N	N	N	Y
--transformer-opt	Y	Y	N	N	Y

部分参数在不同芯片中的使用有差异，差异如下

TX510x芯片

--onceload-m

1.mspm end值计算：(mspm_offs + 127)/128*128 + mweight size。

2.如果输入的mspm_offs值不是128字节对齐，编译器会将mspm_offs对齐到128字节。

--onceload-w

1.wspm end值计算：(wspm_offs + 255)/256*256 + wweight大小。

2.如果输入的wspm_offs值不是256字节对齐，编译器会将wspm_offs对齐到256字节。

TX5368x_TX5339x_TX5335x芯片

--onceload-m

1.mspm end值计算：(mspm_offs + 255)/ 256*256 + mweight大小。

2.如果输入的mspm_offs值不是256字节对齐，编译器会将mspm_offs对齐到256字节。

3.编译输出的mweight文件为256字节对齐。

--onceload-w

1.wspm end值计算：(wspm_offs + 511)/ 512*512+ wweight大小。 2.如果输入的wspm_offs值不是512字节对齐，编译器会将wspm_offs对齐到512字节。

3.编译输出的wweight文件为256字节对齐。

--sparse

权重稀疏化压缩生效的条件：

1.Conv/innerproduct。

2.权重是8bit。

3.权重在稀疏化压缩时有正收益。

4.kernel_h <= 8 && kernel_w < =8。

5.特殊情况，Ci和kernel_w满足Ci>=1&&Ci<=4且kernel_w >= 3 &&kernel_w < =8时，不做稀疏化。

6.Ci方向满足连续32个为0，会被稀疏化，为一个稀疏化块（每32个Ci方向为一块）。如Ci为64，C0-C31为0或C32-C64为0。实际Ci小于32，连续Ci个为0即满足Ci方向稀疏化。

Co方向满足连续64个filter有相同的稀疏化块。Co小于64，实际Co满足即可。

TX5215x_TX5239x200_TX5239x220_TX5239x300芯片

--onceload-m

1.mspm end值计算： (mspm_offs+127)/ 128*128+ mweight大小。

2.如果输入的mspm_offs值不是128字节对齐，编译器会将mspm_offs对齐到128字节。

--onceload-w

1.wspm end值计算：(wspm_offs + 127)/128*128+ wweight大小。

2.如果输入的wspm_offs值不是128字节对齐，编译器会将wspm_offs对齐到128字节。

TX5112x_TX5239x201芯片

--onceload-m

1.mspm end值计算：(mspm_offs + 127)/ 128*128 + mweight大小。

2.如果输入的mspm_offs值不是128字节对齐，编译器会将mspm_offs对齐到128字节。

--onceload-w

1.wspm end值计算：(wspm_offs + 63)/64*64 + wweight大小。

2.如果输入的wspm_offs值不是64字节对齐，编译器会将wspm_offs对齐到64字节。

TX5336x_TX5256x芯片

--onceload-m

1.mspm end值计算：(mspm_offs + 255)/ 256*256+ mweight大小。

2.如果输入的mspm_offs值不是256字节对齐，编译器会将mspm_offs对齐到256字节。

--onceload-w

1.wspm end值计算：(wspm_offs + 511)/ 512*512+ wweight大小。

2.如果输入的wspm_offs值不是512字节对齐，编译器会将wspm_offs对齐到512字节。

--sparse

权重稀疏化压缩生效的条件：

1.Conv/innerproduct。

2.权重在稀疏化压缩时有正收益。

3.kernel_h <= 8 && kernel_w < =8。

4.stride_w >=1 && stride_w <=2。

5.特殊情况，Ci和kernel_w满足以下任一条件，不做稀疏化。

1)Ci>=1&&Ci<=4且kernel_w >= 3 &&kernel_w < =8。

2)Ci>4&&Ci<=8且kernel_w >= 2 &&kernel_w < =4。

6.Ci方向满足连续32个为0，会被稀疏化，为一个稀疏化块（每32个Ci方向为一块）。如Ci为64，C0-C31为0或C32-C64为0。实际Ci小于32，连续Ci个为0即满足Ci方向稀疏化。

7.支持8bit和16bit权重。

1)8bit：Co方向满足连续64个filter有相同的稀疏化块。Co小于64，实际Co满足即可。

2)16bit：Co方向满足连续32个filter有相同的稀疏化块。Co小于32，实际Co满足即可。

TX5326x芯片

--onceload-m: 1.mspm end值计算：(mspm_offs + 255)/ 256*256+ mweight大小。 2.如果输入的mspm_offs值不是256字节对齐，编译器会将mspm_offs对齐到256字节。
--onceload-w: 1.wspm end值计算：(wspm_offs + 255)/ 256*256+ wweight大小。 2.如果输入的wspm_offs值不是256字节对齐，编译器会将wspm_offs对齐到256字节。

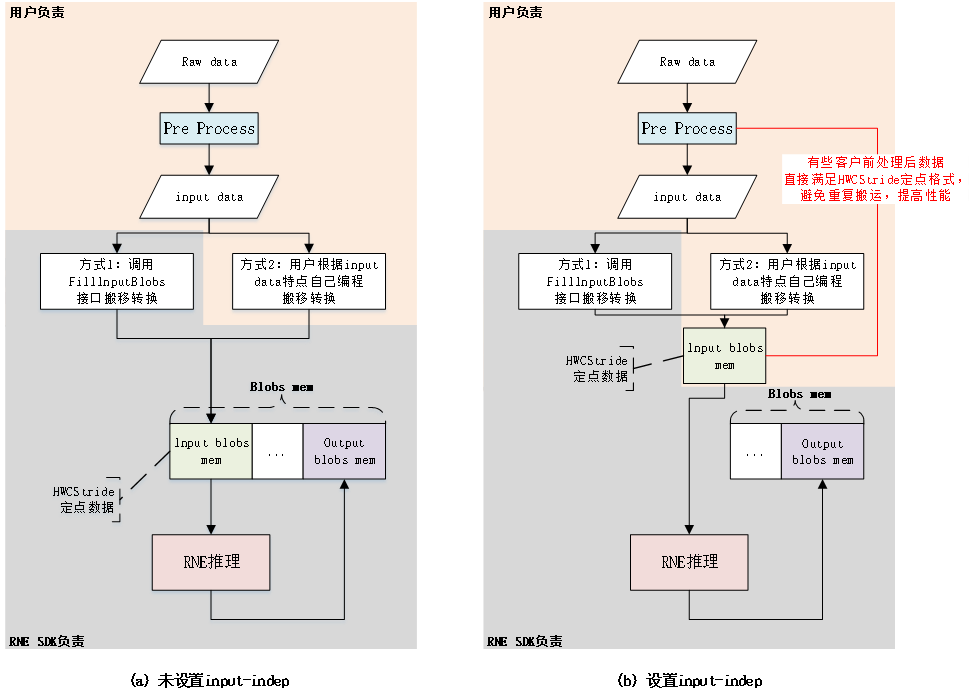

5.3.3.4. --input-indep参数说明流程图

5.3.3.5. 输出文件

文件	说明
*_r.tsmodel	模拟器指令和权重部署文件，用于模拟器仿真。
*_d.tsmodel	模拟器指令和权重部署文件，带有调试信息，用于模拟器仿真。
*_r.cfg	（即将废弃）芯片指令部署文件，不带有调试信息。用于芯片加载初始化。
*_r.weight	（即将废弃）芯片权重部署文件，包含模型权重和量化参数，用于芯片加载初始化。
log/npu_compile_yyyymmdd.log	log文件（yyyymmdd表示日志生成的日期，如20221011）。

备注

注意： *代表输入网络的basename（文件名中去除目录和扩展名的部分）。

5.3.3.6. ErrorCode

代码	说明
0001	读文件错误。
0002	写文件错误。
0003	权重排列错误。
0004	网络配置错误。
0005	编译网络时出现逻辑错误。
0006	启动参数配置错误。
0007	该层需要占用的缓存太大，无法编译。表示编译器编译处理某一层算子时所需fspm缓存太大，超过硬件规格限制。详细内存分配使用，可打开INFO级别的日志查看。
0008	芯片指令生成错误。
0009	数据索引超出应有范围。

5.4. Knight RNE模拟器

5.4.1. 概述

模拟器工具的主旨是通过Linux PC软件模拟硬件的运行情况，根据编译器生成的网络指令部署文件和网络权重部署文件，进行网络推理与功能验证。

模拟器的原理是模拟硬件算子的处理，根据指令数据决定算子的组合，每个算子根据输入数据、权重数据、量化数据进行数据处理，从而实现整个网络的推理。

模拟器目前支持多帧输入，支持输入nhwc/nchw/nhwcstride格式转换、支持查看最终推理结果输出和每层结果输出，支持查看网络推理前的输入数据等。

5.4.2. 使用说明

5.4.2.1. 命令格式

# config&&weight
Knight --chip [chiptype] run --input example.input
--config example.cfg --weight example.weight --save-dir ./example/

# tsmodel:
Knight --chip [chiptype] run --input example.input
--model example.tsmodel --save-dir ./example/

5.4.2.2. 参数说明

-h 或 --help

可选
说明：显示帮助信息。

-rc 或 --run-config

可选
说明：命令行配置文件路径。命令行参数的优先级高于配置文件中的对应项。

-i 或 --input

可选
说明：网络输入数据，数据格式是整型或浮点类型bit流格式。对于有多个输入的网络模型，把输入数据按照网络输入顺序合并放入一个总二进制文件中，或者按顺序放入多个二进制文件中，格式为"input_file1:input_file2:..."或"input_file1,input_file2,..."。

-fmt 或 --format

可选
取值范围：{nchw,nhwc,nhwcstride}
默认值：nhwc
说明：取值范围：nchw|nhwc|nhwcstride 输入数据为(n,h,w,c)格式时可以不指定该参数。输入数据为(n,c,h,w)格式时需要指定参数：--format nchw。输入数据为(n,h,w,cstride)格式时需要指定参数：--format nhwcstride，cstride通过编译器指定-l = 1获取， info级别日志会打印”The cstride value of input{idx}: {cstride_value}”。

-m 或 --model

可选
说明：模拟器指令权重合一部署文件，编译工具Knight RNE编译器输出（*_r.tsmodel或*_d.tsmodel）

-w 或 --weight

可选
说明：模拟器权重部署文件，编译工具Knight RNE编译器输出（*_r.weight或*_d.weight）。

-cfg 或 --config

可选
说明：模拟器指令部署文件，编译工具Knight RNE编译器输出（*_r.cfg或*_d.cfg）。

-d 或 --debug

可选
默认值：无
说明：layer_name: 网络层名字，可以在编译器指定log为0生成的npu_compile_xxx.log文件中查看所有layer_name。指定layer_name后运行模拟器，会输出该层的结果文件。

xxx.json: 量化生成的json文件，该文件中包含一个或多个由算子类型、算子名称和算子输出组成的信息，格式如下所示：

[
{
        "op_type": "Conv",
        "op_name": "conv1_scaleFix",
        "op_output_name": "sc1_decupled"
}
]，

op_name同layer_name。

传参时不支持同时传入layer_name和xxx.json文件，且只能传入一个xxx.json文件。若遇到不存在的layer_name，会输出警告信息，继续debug下一层。

使用--debug参数时，需要使用*_d.cfg和*_d.weight。

设置为all时自动输出全部layer的数据。调试层为没有量化的层时，该层的结果文件类型由下一层的输入类型决定。

-l 或 --log-level

可选
取值范围：{0,1,2,3}
默认值：3
说明：默认值设定log输出等级. 0=DEBUG 1=INFO 2=WARNING 3=ERROR

--save-dir

可选
默认值：/TS-KnightOutput/RneSim
说明：设置输出文件路径。

-fs 或 --frame-step

可选

默认值：0

说明：帧移。只有在fc>1的情况下，该值才有实际意义（即帧移在第二帧开始生效）。

多帧模式（fc>1）：模拟器会把输入数据按照帧移一帧一帧计算到输入数据，剩余数据不足一帧情况的舍弃计算。

在有多个网络输入数据的网络中，允许多网络输入数据有不同帧移，以“帧移1:帧移2:...”或“帧移1,帧移2,...”格式输入，输入帧移个数可以为1个或者与网络需要输入个数相同，其他均为错误输入。

-fc或--frame-count

可选
默认值：1（单帧）
说明：帧数。多帧模式有效（fc>1）, 表示多帧模式下计算的帧数。设置该值时，程序会自动计算至输入数据的帧移数，剩余数据不足一帧的情况则舍弃计算。实际运行的帧数为最大可运行帧数和输入帧数的最小值。

-if 或--intofile

可选
默认值：0
说明：类型为 int 将网络输入数据按照各路输入顺序存储到文本文件(intofile.txt)。

-1:存储指定帧数组数据，每组数据包含完整一帧大小的各路输入数据；

0：关闭，不保存数据到文本文件；

>=1：存储指定帧数组数据，每组数据包含各路输入m个数据，m为 size 和一帧数据大小的最小值。

5.4.2.3. 输出文件

文件	内容	说明
result-layer_name-blob_name_p.txt	中间层的输出（十进制）数据顺序: CHW	设定的输出层的数据。例如：调用Knight RNE模拟器时参数--debug是fc1， fc1的output blob name是fc1_output。则生成十进制表示的输出文件：result-fc1-fc1_output_p.txt。
result-layer_name-blob_name_hwc_p.txt	中间层的输出（十进制）数据顺序：HWC	设定的输出层的数据。例如：调用Knight RNE模拟器时参数 --debug是fc1，fc1的outputblob name是fc1_output。则生成十进制表示的输出文件： result-fc1-fc1_output_hwc_p.txt。
result-blobname_hwc_p.txt	网络结果输出（十进制）数据顺序：HWC	调用Knight RNE模拟器时不设定参数--debug，则生成整个网络的输出结果的十进制表示的文件 result-blobname_hwc_p.txt。
result-blobname_p.txt	网络结果输出（十进制）数据顺序：CHW	调用Knight RNE模拟器时不设定参数--debug，则生成整个网络的输出结果的十进制表示的文件 result-blobname_p.txt。
npu_sim_yyyymmdd.log	log文件	log文件（yyyymmdd表示日志生成的日期，如20221011）。
intofile.txt	网络输入数据，根据输入blobs 类型直接存储	保存网络输入数据的文本文件。

5.5. Knight RNE性能分析器

5.5.1. 概述

性能分析器工具的主旨是通过Linux PC软件模拟硬件的运行情况，根据编译器生成的网络指令部署文件和网络权重部署文件，进行网络耗时估计。

Knight RNE性能分析器的原理是模拟硬件算子的处理，根据指令数据决定算子的组合，每个算子根据输入数据、权重数据、量化数据进行数据处理耗时分析，从而实现网络的耗时分析。

5.5.2. 使用说明

5.5.2.1. 命令格式

#config&weight
Knight --chip [chiptype] profiling --config example.cfg
--weight example.weight --save-dir ./example/

#tsmodel
Knight --chip [chiptype] profiling --model example.tsmodel
--save-dir ./example/

5.5.2.2. 参数说明

-h 或 --help

可选
说明：显示帮助信息。

-m 或 --model

可选
说明：模拟器指令权重合一部署文件，编译工具Knight RNE编译器输出（*_r.tsmodel或*_d.tsmodel）. TX510X不使用此参数，weight和cfg是必选，其他芯片使用cfg/weight或者tsmodel。

-w 或 --weight

可选

说明：模拟器权重部署文件，编译工具Knight RNE编译器输出（*_r.weight或*_d.weight）。TX510X为必选参数，其他芯片不需要此参数。

-cfg 或 --config

可选
说明：模拟器指令部署文件，编译工具Knight RNE编译器输出（*_r.cfg或*_d.cfg）。

-l 或 --log-level

可选
取值范围：{0,1,2,3}
默认值：3
默认值设定log输出等级. 0=DEBUG 1=INFO 2=WARNING 3=ERROR

-mbw 或 --max-storage-bandwidth

可选
默认值：不同芯片类型，默认值及取值范围也不同，详见 profiling部分参数详细说明。
说明：设置最大存储带宽，单位GB/s。当设置为0时，按默认值处理。

-bu 或 --bandwidth-utilization

可选
默认值：1.00
说明：设置带宽占用率，取值范围：0~1.00。

--save-dir

可选
默认值：/TS-KnightOutput/RneProfiling
说明：设置输出文件路径。

5.5.2.3. profiling部分参数详细说明

max-storage-bandwidth 差异如下

芯片	取值有意义范围（单位GB/s）	默认值（单位GB/s）
TX510x	0 ~ 5.960464	5.960464
T X5368x_TX5339x_TX5335x	0 ~ 11.920929	11.920929
TX5215x_TX5239x200 _TX5239x220_TX5239x300	0 ~ 2.980232	2.980232
TX5119x_TX5112x200	0 ~ 1.490116	1.490116
TX5112x_TX5239x201	0 ~ 2.980232	2.980232
TX5336x_TX5256x	0 ~ 11.920929	11.920929

5.5.2.4. 输出文件

文件	内容	说明
layer_cycles_NPU_0.txt	性能输出文件	打印性能信息。
npu_profiling_yyyymmdd.log	log文件	log文件（yyyymmdd表示日志生成的日期，如20221011）。

性能输出文件内容（此处以芯片TX5368x_TX5339x_TX5335x为例）：

Profiling显示字段说明
- Total RDMA byte:从DMA读数据总字节数。
- Total WDMA byte: 向DMA写数据总字节数。
- Cost (ms) : 预估的运行时间，单位：ms。
- Total calculation amout: 总计算数。
- RCCN utilization:mac利用率。
- Storage bandwidths (GB/s):片上缓存最大带宽，单位：GB/s。
- Storage bandwidths use rate:片上缓存带宽利用率。真实缓存带宽为Storage bandwidths*Storage bandwidths use rate。
- NPU freq (MHZ) NPU频率，单位：MHZ。

性能分析器运行_d资源时，会在layer_cycles_NPU_0.txt中打印出每一层的运行时间，如下图所示：

备注

注意：Profiling不计算通用算子层的时间和网络中RoundClip层的时间。

5.6. 支持算子列表

请参考算子支持列表

5.7. 自定义算子

Knight工具链中支持的算子有三类：

高效算子：运行在硬件单元上，执行效率高；
通用算子：运行在CPU等通用计算硬件单元上，执行效率相比于高效算子低，用户模型中经常使用且硬件单元不支持，Knight工具链出厂时已支持；
用户自定义算子：运行在CPU等通用计算硬件单元上，执行效率相比于高效算子低，用户自定义开发，除上述两类算子外用户模型中不支持的算子；

各芯片支持的高效算子、通用算子请参见相应芯片的算子支持列表。

备注

注意：Knight模拟器不支持用户自定义算子，Knight性能分析器仅统计高效算子资源。自定义算子不支持多batch。

5.7.1. 自定义算子流程

在量化后的prototxt文件添加自定义算子层。自定义算子方式参考定义自定义算子。
编译网络。参考 knight编译器。
C语言实现。参考 SDK使用指南。
PC模拟或板端部署。参考 SDK使用指南。

5.7.2. 定义自定义算子

自定义算子需要修改量化后的prototxt文件。

备注

注意。具体其他字段如下（注意：字段名字不能修改，不能扩展；自定义算子的prototxt用Knight RNE编译器编译时需要加选项-gp 1）。

layer {
    name: "userfunc1"
    type: "UserFunc1"
    bottom: "data"
    top: "userfunc1"
ts_rce_layer{
    layer_type: 1152
    top_channel: 4
    top_width: 1
    top_height: 1
    rce_param: 1024
    rce_param: 2048
    }
fix_param {
    input_bit: "s8"
    output_bit: "s8"
    }
}

字段	说明	是否必选
name	层名称。在当前网络中不可以重复。	是
type	层类型。不可以与算子列表中定义的高效算子层的层类型相同。	是
bottom	Bottom层名称，在网络中必须可以找到对应的top 层名称。	是
top	Top 层名称，不可以与其他层的top 层名称相同。	是
ts_rce_layer.layer_type	层类型。 0~1023：为高效算子层类型使用。 1024~1151：保留内部使用。 1152及以上：用户自定义的算子层使用。基于SDK开发算例时，需要根据该值调用 TS_MPI_TRP_RNE_RegisterGpLayer 注册该类型所需要调用的算法函数。例如： TS_MPI_TRP_RNE_RegisterGpLayer (1152, TS_MPI_TRP_RNE_GpLayerCustormOperator)	是
ts_rce_layer.top_channel	输出channel。在当前网络中。该层输出channel。如果不设置该值，则自动使用该层输入channel。	可选
ts_rce_layer.top_height	输出height。在当前网络中。该层输出height。如果不设置该值，则自动使用该层输入height。	可选
ts_rce_layer.top_width	输出width。在当前网络中，该层输出width。如果不设置该值，则自动使用该层输入width。	可选
ts_rce_layer.rce_param	rce_param是float类型的数组，存放用户传入到自定义计算中的参数，如scale。	可选
fix_param.input_bit	输入数据类型。支持标记包括： s8 ---8bit有符号数 us8 ---8bit无符号数 s16 ---16bit有符号数 s32 ---32bit有符号数 s64 ---64bit有符号数注：如果上一层已经设置了output_bit，该值可以不设置，输入符号位与上一层输出一致。	可选
fix_param.output_bit	输出数据类型。支持标记包括： s8 ---8bit有符号数 us8 ---8bit无符号数 s16 ---16bit有符号数 s32 ---32bit有符号数注：不设置该值时表示输出float32浮点数。	可选

5.7.3. 自定义算子函数

该接口使用方式可参考 SDK使用指南章节TS_MPI_TRP_RNE_GpLayerHandler介绍.

TS_VOID TS_MPI_TRP_RNE_GpLayerHandler(RNE_BLOBS_S *input, RNE_BLOBS_S *output,
RNE_BIN_DATA_S *extraData, TS_VOID *userData);

5.7.4. 注册自定义算子函数

层类型必须通过枚举的方式传递给注册函数，且最后一层必须为RNE_LAYER_TYPE_MAX_LAYER_TYPE。注册前须通过TS_MPI_TRP_RNE_InitGpLayerNum初始化通用算子层。TS_MPI_TRP_RNE_OpenDevice第二个参数需要传入TS_MPI_TRP_RNE_RegisterGpLayers。

此示例参考 open_source/gp_layers。用户如果需要传权重，可通过userData参数传入。

参考 ts_rne_gp_layer.h

// 定义枚举
typedef enum tsRNE_LAYER_TYPE {
RNE_LAYER_TYPE_START_LAYER = 1024,
RNE_LAYER_TYPE_CUSTOM_OPERATOR_LAYER = 1152,
RNE_LAYER_TYPE_MAX_LAYER_TYPE
} RNE_LAYER_TYPE;

参考ts_rne_gp_layer.c

// 注册软件层
TS_S32 TS_MPI_TRP_RNE_RegisterGpLayers(TS_VOID) {
    TS_S32 ret = TS_MPI_TRP_RNE_InitGpLayerNum(RNE_LAYER_TYPE_MAX_LAYER_TYPE, RNE_LAYER_TYPE_START_LAYER);
    ret  |=TS_MPI_TRP_RNE_RegisterGpLayer(RNE_LAYER_TYPE_CUSTOM_OPERATOR_LAYER,
    TS_MPI_TRP_RNE_GpLayerCustormOperator);
    return ret;
    }
// TS_MPI_TRP_RNE_RegisterGpLayers在TS_MPI_TRP_RNE_OpenDevice时调用
 TS_MPI_TRP_RNE_OpenDevice(NULL, TS_MPI_TRP_RNE_RegisterGpLayers);

5.7.5. 读取传入参数

读取ts_rce_layer.rce_param定义的参数：

void TS_MPI_TRP_RNE_GpLayerCustormOperator(RNE_BLOBS_S *input, RNE_BLOBS_S *output,
    RNE_BIN_DATA_S *extraData, void *userData)
{
    // userData test
    if (NULL != userData) {
    TS_MPI_TRP_RNE_Info("UserData get <== %s\n", (TS_CHAR *)userData);
    }
    // prototxt 里面rce_param的值，float类型
    typedef struct {
        TS_S32 num;
        TS_FLOAT param1;
        TS_FLOAT param2;
    } ParamsData;
    ParamsData *pd = (ParamsData *)extraData->u8pData;
    if (pd != NULL) {
        TS_MPI_TRP_RNE_Info("params num=%d\n", pd->num);
        TS_MPI_TRP_RNE_Info("params%d=%f\n", 0, pd->param1);
        TS_MPI_TRP_RNE_Info("params%d=%f\n", 1, pd->param2);
    }
}

5.7.6. 内部支持的通用算子层

TX510x芯片

通用算子层	通用算子层	通用算子层	通用算子层
Normalize	Permute	Softmax	Flatten
Reshape	Embedding	PriorBoxS	DetectOutput
SoftmaxV2	GEMM_V6_I8032	EltwiseDiv	RowGEMM

TX5368x_TX5339x_TX5335x芯片

通用算子层	通用算子层	通用算子层	通用算子层
Embedding

5.8. 编译器IR图优化说明

编译处理量化后的模型，根据实际芯片支持的情况，会对网络模型中的一些场景进行优化处理。

算子	融合拆分场景	说明
Conv	Conv+scalefix	两层融为一层，模拟debug调试，使用scale层的layer name。
Deconv	Deconv+scalefix	两层融为一层，模拟debug调试，使用scale层的layer name。
Depwiseconv	Depwiseconv+scalefix	两层融为一层，模拟debug调试，使用scale层的layer name。
Innerproduct	Innerproduct+scalefix	两层融为一层，模拟debug调试，使用scale层的layer name。
Input	Input+roudclipfix	浮点输入，roudclipfix层会被优化掉，不可调试。
Permute	Permute未做任何变换，且后面还有其它算子	无实际变化的permute层，编译优化掉，不可调试。
	多个permute级联， Permute+permute+…	连续多个permute，编译优化为一个permute。模拟debug调试，使用最后一个permute层的layer name。（pad除外，优化后的layer name与pad层相同）
Reshape	Reshape未做任何变换。	无实际变化的reshape层，编译优化掉，不可调试。
Reshape	多个reshape级联， reshape+reshape+…	连续多个reshape，编译优化为一个reshape。模拟debug调试，使用最后一个reshape层的layer name。
Pad	Pad层未做任何变换	无实际变化的pad层，编译优化掉，不可调试。
Pad	Pad+conv/pad + depwisecov/pad+pooling， H和W方向做pad， pad方式为zero（补0），且pad补充的维度小于 kernel_H和kernel_W。	Pad会和conv/depwiseconv/pooling 融合，模拟debug调试，使用conv/depwiseconv/pooling的layer name。
Softmax	复合算子。	编译拆分多个算子，模拟debug调试，使用该层原来的layer name。
Layernorm	复合算子。	编译拆分多个算子，模拟debug调试，使用该层原来的layer name。
Rnn/lstm/gru 等循环算子	复合算子。	编译拆分多个算子，模拟debug调试，使用该层原来的layer name。

IR图优化示例如下：

备注

对于融合的算子，因为被融合层指令将会在融合层一起处理，所以被融合层不可被调试；调试中间层时，编译器应设置--opt-ddr参数为0，防止编译优化导致的结果不一致；循环算子拆分后的最后一层为reshape，当循环算子后面接reshape/squeeze/unsqueeze算子时，循环算子最后一层reshape会被融合，此时不能对循环算子进行调试；多输出算子如split因为编译器拆分为多个指令，不支持--debug。

5.9. FAQ

5.9.1. 模拟器仿真的三种format分别在什么时候使用？

【问题描述】

模拟器仿真的format有nchw、nhwc和nhwcstride，三种format分别在什么时候使用？仿真输出的result_x_p.txt和result_x_hwc_p.txt应该怎么对应？【解决方法】

输入数据为(n,h,w,c)格式时可以不指定该参数，默认是nhwc。输入数据为(n,c,h,w)格式时需要指定参数：--format nchw。当用户自己申请inputblobs mem需自行将输入数据转为nhwcstride格式，并指定—format nhwcstride， SDK使用指南。
为方便用户根据自己的需要选择，所以输出结果有两种排布nhwc和nchw，result_x_hwc_p.txt对应的是nhwc，result_x_p.txt对应的是nchw。
量化平台是onnx，则仿真使用nchw，对比结果使用result_x_p.txt。

5.9.2. 什么原因会导致编译时间长？

【问题描述】

算子什么情况会导致编译时间较长？

【解决方法】

算子的shape比较大的时候，时间会变长；
某些算子编译时间长，是由于算子的参数配置较大导致的编译处理时间长；

如pooling的kernel或stride参数大于16时，编译器为了适配底层指令，会将pooling算子拆分为许多的global pooling算子来处理，导致编译时间变长，同时编译出来的指令也会多很多。

deconv算子在shape较大和stride参数较大时，编译处理时间会比较长。

如下图，deconv的输入shape为(1,174,12,12)，stride参数为16，输出shape为(1,4,179,179)，编译处理时适配底层指令，会做很多拆分处理，编译时间会比较长。

编译的时候使用默认日志级别（error级别 --log-level 3）会减少日志打印，减少编译时间

5.9.3. 模拟器仿真什么时候会处理时间长？

【问题描述】

某些算子仿真非常慢，原因是什么？

【解决方法】

网络较大，编译出来的指令会较多，相应的模拟处理时间也会相对较长。
算子shape较大，为适配底层支持，会对算子做拆分处理，指令也会变多，同时模拟处理较多数据，会导致模拟耗时较长。

示例说明：

如deconv的单算子case，输入shape为(1,1,100,200)， kernel为(11,12)， pad为(6,6)，stride为(2,2)，输出shape为(1,200,197,398)，对应的权重为(1,200,11,12)，单纯计算乘加操作的循环次数为：32（输入channel对齐到32）*11*12*200*398*197，加上其它适配底层需要的其它指令操作，总耗时较长。

5.9.4. 模拟器仿真结果如何查看？

【问题描述】

仿真结果输出文件格式是什么，如何查看？

【解决方法】

网络模型如果有一个输出，按照输出blobname命名result-blobname_p.txt、result-blobname_hwc_p.txt。如果网络有多个输出，模拟器则会输出每个输出blob对应的一组result文件，每一组以对应的blobname命名。 result文件中会打印输出shape及结果数据。各result文件描述如下：

result-blobname_p.txt 是输出张量按照chw顺序排列数据，十进制表示的数据。 result-blobname_hwc_p.txt 是输出张量按照hwc顺序排列的数据，十进制表示的数据。

2. 使用_d和_r版本仿真输出的结果是一样的。区别在于，使用_d版本仿真输出result文件中会打印layer name，使用_r版本不会打印layer name。如果网络有多个输出，可使用_d版本仿真，比对结果时可根据layer name来一一对应。

5.9.5. 模拟器输入的.bin资源如何生成？

用户训练NN模型时，train data一般需先经过一系列前处理，比如图片数据会经过crop，resize，totensor等操作，之后才输入给NN模型进行训练。同样，在量化NN模型时，quant data也要经过与训练时相同的前处理，才能正确进行量化。在测试NN模型时， test data也要经过与训练时相同的前处理，才能进行正确推理。在使用Knight-RNE模拟器推理时，test data也要经过相同的前处理，且将前处理后的data保存为二进制.bin格式。比如: 假设前处理后的数据为numpy格式的"data" tensor，dataType为"float32"，则可以使用data.tofile("input.bin")直接保存为float32类型的.bin数据。上述流程示意如下图：

5.9.6. 如何正确设置编译器--output参数值？

【问题描述】

执行编译命令，使用--output参数时，指定IR模型中的blob_name，有时会出现blob_name不存在的错误提示，为何会产生错误？如何正确设置--output参数值？

【问题原因】

编译器处理IR模型时，会对一些算子进行合并操作，被合并的算子以及算子相关的输出blob会被删除，如果--output指定参数是被删除的blob_name，会出现找不到blob_name的报错。

【解决方法】

执行编译器命令时用--log-level 0指定debug级别日志。
从IR中获取想要作为输出算子（假设名为operator）以及其输出blob（假设名为out_blob），然后在编译器的log文件中查找out_blob，如果能找到，将out_blob作为--output的参数。
如果找不到out_blob，则在log中查找算子名operator，若能找到，则将该算子的output blob name设置为--output的参数。
如果out_blob和operator在编译器log文件里面都找不到，建议将--output参数设置为其他算子的输出blob_name。

5.9.7. 编译器--transformer-opt使用场景？

【问题描述】

什么场景下使用编译器--transformer-opt参数？

【解决方法】

针对batch_size为1的swin_t网络，网络中有大量连续的reshape与permute（如下图所示），此时将transformer-opt选项打开，并设置input-order为nhwc时，会提升网络的执行效率。

5.9.8. 编译器设置-sln/-eln注意事项

【问题描述】

使用编译器-sln/-eln参数需要注意什么？

【解决方法】

设置-sln/-eln时，需要满足以下条件

起始节点和结束节点中间无分支

2. 起始节点和中间节点中间分支可闭环

起始节点和中间节点中间分支不可闭环情况：

-sln与-eln指定算子节点子网范围内，存在多输出算子，部分输出在子网内，部分输出在子网外

-sln与-eln指定算子节点子网范围内，存在多输入算子，部分输入在子网内，部分输入在子网外

5.9.9. 编译器 --input-order使用限制？

【问题描述】

编译器的--input-order参数在什么场景下使用？

【解决方法】: --input-order 默认是 nchw 参数，仅在 clip 模型或 swin_t 模型时可以使用 --input-order nhwc 选项。

5. 编译仿真性能分析使用指南

5.1. 简介

5.2. 开发流程

5.3. Knight编译器

5.3.1. 概述

5.3.2. 编译步骤

5.3.3. 使用说明

5.3.3.1. 命令格式

5.3.3.2. 参数说明

5.3.3.3. compile部分参数详细说明

5.3.3.4. --input-indep参数说明流程图

5.3.3.5. 输出文件

5.3.3.6. ErrorCode

5.4. Knight RNE模拟器

5.4.1. 概述

5.4.2. 使用说明

5.4.2.1. 命令格式

5.4.2.2. 参数说明

5.4.2.3. 输出文件

5.5. Knight RNE性能分析器

5.5.1. 概述

5.5.2. 使用说明

5.5.2.1. 命令格式

5.5.2.2. 参数说明

5.5.2.3. profiling部分参数详细说明

5.5.2.4. 输出文件

5.6. 支持算子列表

5.7. 自定义算子

5.7.1. 自定义算子流程

5.7.2. 定义自定义算子

5.7.3. 自定义算子函数

5.7.4. 注册自定义算子函数

5.7.5. 读取传入参数

5.7.6. 内部支持的通用算子层

5.8. 编译器IR图优化说明

5.9. FAQ

5.9.1. 模拟器仿真的三种format分别在什么时候使用？

5.9.2. 什么原因会导致编译时间长？

5.9.3. 模拟器仿真什么时候会处理时间长？

5.9.4. 模拟器仿真结果如何查看？

5.9.5. 模拟器输入的.bin资源如何生成？

5.9.6. 如何正确设置编译器--output参数值？

5.9.7. 编译器--transformer-opt使用场景？

5.9.8. 编译器设置-sln/-eln注意事项

5.9.9. 编译器 --input-order使用限制？

5. 编译仿真性能分析使用指南 
